Montage
Lisez et suivez attentivement les conseils de sécurité et de montage du constructeur de
votre dérailleur avant ou de votre guide-chaîne (Chainguide).
Ne pas utiliser la Clavicula Road avec les dérailleurs E-TYPE !
Si vous souhaitez utiliser une clé dynamométrique, vous pouvez vous procurer un em-
bout de serrage THM (1)(ill. 4)en le commandant chez votre revendeur THM.
G
1
40 N·m (354 lbf·in)
14
Monter les cuvettes
)
Mesurer la largeur de la boîte de pédalier de votre
cadre.
)
Vérifier le type de dérailleur avant de votre vélo.
)
Utiliser le tableau pour trouver le nombre adéquat
de bagues d'espacement à monter des deux cotés
de la boîte de pédalier – voir Bague d'espacement,
page 13.
)
Le cas échéant, vérifiez que la vis du guide câble ne
dépasse pas de plus d'1mm de la boîte de pédalier.
)
Sortir le cas échéant les bagues de fixation du boî-
tier de pédalier.
)
Appliquer de la graisse sur le filetage ou les surfaces
de contact des coques de palier.
BSA/ITA
)
Montez le nombre approprié de bagues d'espace-
ment et le cas échéant le support de dérailleur
D
E-Type ou le Chainguide sur la coque droite (D).
)

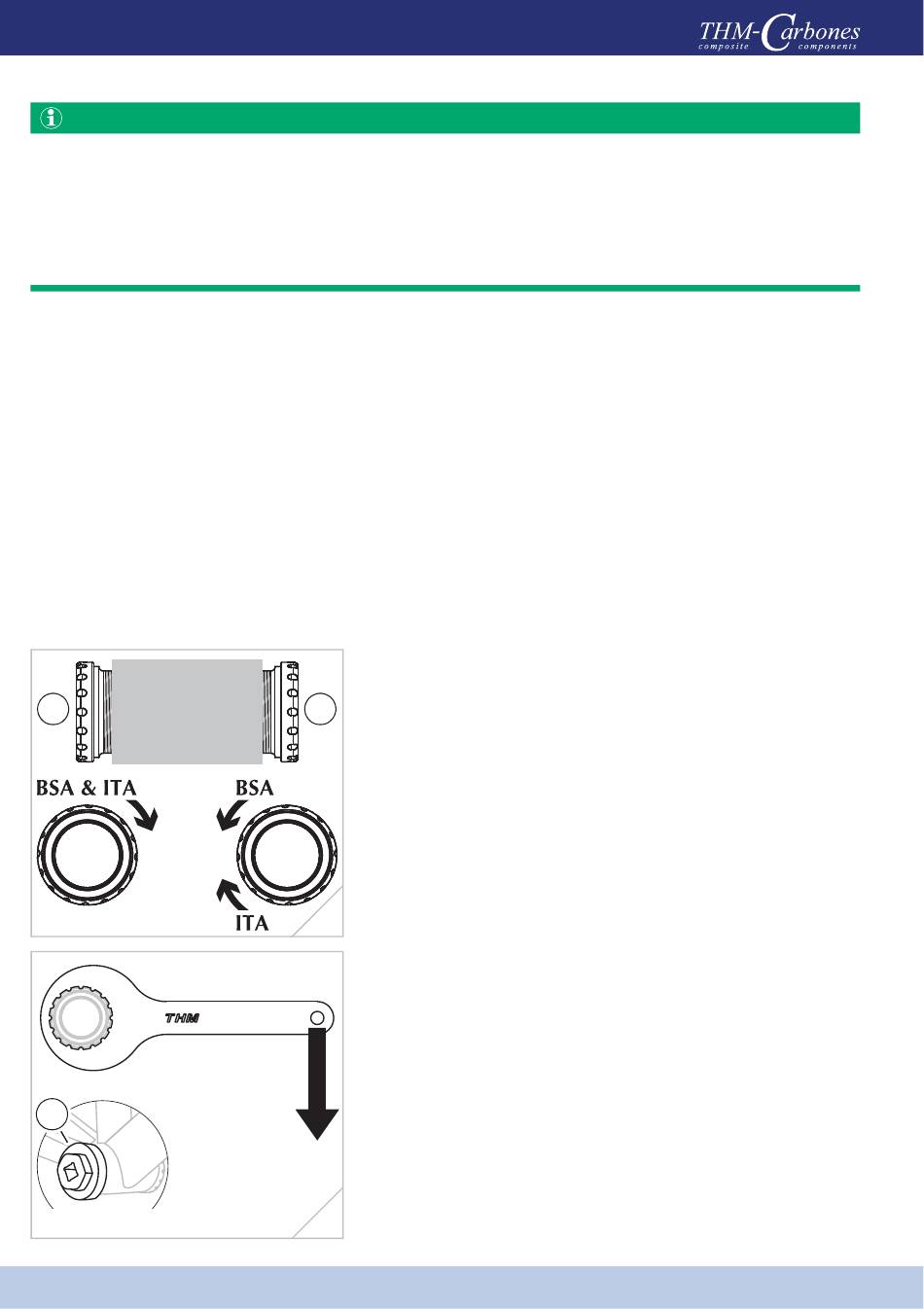

Serrer la coque droite (D)– d'abord à la main –
dans le sens inverse à celui des aiguilles d'une mon-
tre (BSA)
ou dans le sens des aiguilles d'une montre (ITA)
du droit de la boîte de pédalier.
)
Monter le nombre approprié de bagues d'espace-
ment sur la coque de palier gauche (G) (repérée
3
avec une rainure).
)
Serrer la coque de palier gauche (G) – d'abord à la
main –
dans le sens des aiguilles d'une montre (BSA & ITA)
du coté gauche du boîtier de pédalier.
20 kg
)
Serrer les deux coques de palier avec un couple de
(44 lb)
serrage de 40 N·m (354lbf·in).
Ce couple correspond à un effort de 20kg (44lb) à
Î
l'extrémité de la clé de serrage THM fournie !
4
(ill. 3)
(ill. 4)
Clavicula
