Fujitsu SPARC Enterprise T5120 Guide D'installation page 49

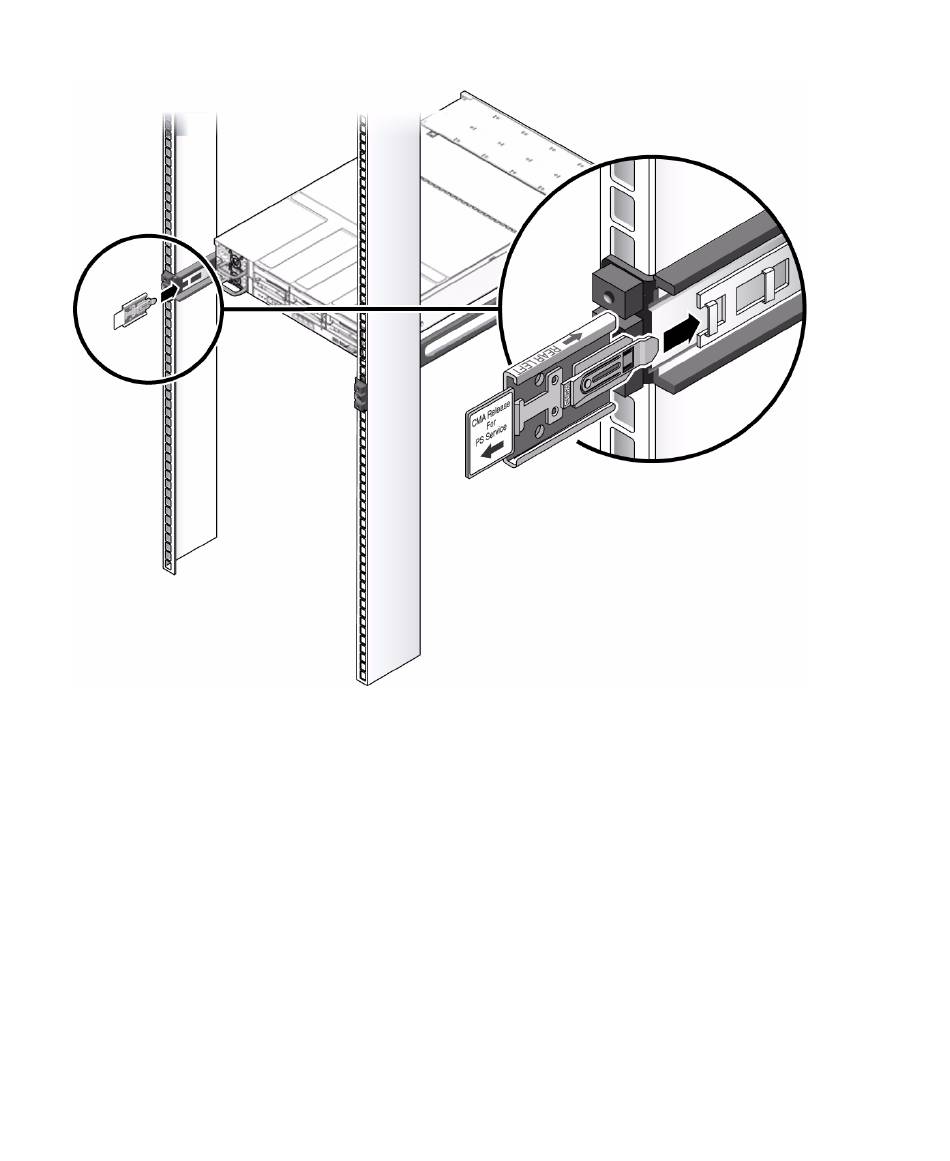

Insertion de l'extension du rail du bras à l'arrière du rail coulissant de gauche (sur les deux serveurs)
FIGURE :
Les côtés droits des deux bras du CMA sont dotés d'extensions à charnières. Sur la
fiche d'instruction du fabricant, l'extrémité la plus petite s'appelle CMA Connector
for Inner Member (connecteur CMA pour extrémité interne). Elle se fixe au support
de montage de droite. L'extension la plus longue, CMA Connector for Outer Member
(connecteur CMA pour extrémité externe), se fixe au rail coulissant de droite.
3. Insérez la plus petite des extensions dans le clip situé à l'extrémité du support
de montage.
Faites glisser la plus petite des extensions dans l'orifice carré au centre de l'attache
située à l'extrémité du support de montage.
Installation des serveurs SPARC Enterprise T5120 et T5220 31
