Fujitsu SPARC Enterprise T5120 Guide D'installation page 31

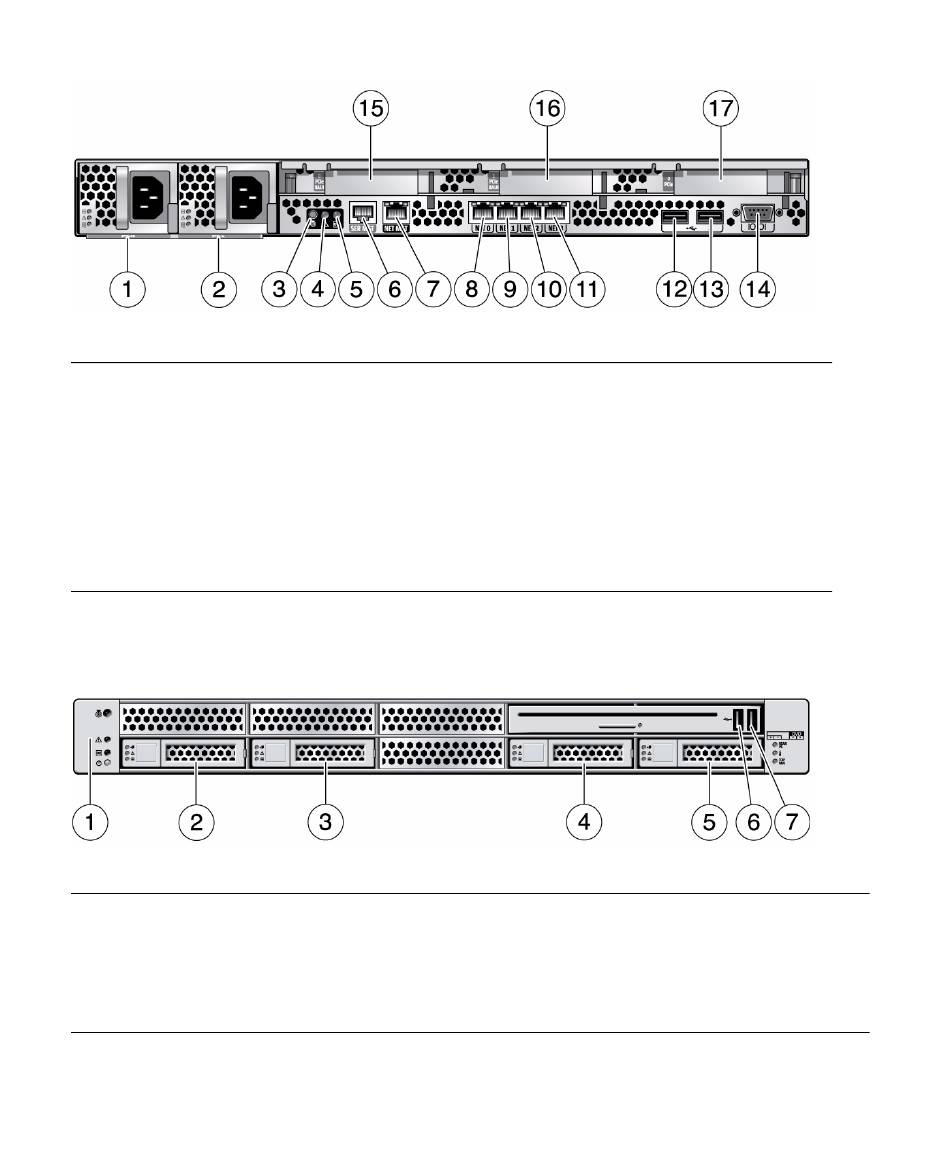

Connecteurs de câble et DEL sur le panneau arrière du serveur SPARC Enterprise T5120
FIGURE :
Légende de la figure
1 Alimentation 0
2 Alimentation 1
3 Bouton DEL de localisation
4 DEL d'opération de maintenance requise
5 DEL d'alimentation normale
6 Port de gestion série du processeur de service
7 Port de gestion réseau du processeur de service
8 Port Gbit Enet NET0
9 Port Gbit Enet NET1
Les ports USB 2 et 3 se trouvent sur le panneau avant.
Ports USB situés sur le panneau avant du serveur SPARC Enterprise T5120
FIGURE :
Légende de la figure
1 DEL de statut du système : de haut en bas : bouton DEL
de localisation, DEL d'opération de maintenance requise,
DEL d'alimentation correcte, bouton d'alimentation
2 Disque dur HDD0
3 Disque dur HDD1
4 Disque dur HDD2
10 Port Gbit Enet NET2
11 Port Gbit Enet NET3
12 Port USB 0
13 Port USB 1
14 Port série TTYA
15 Connecteur PCIe/XAUI 0
16 Connecteur PCIe/XAUI 1
17 Connecteur PCIe 2
5 Disque dur HDD3
6 Port USB 2
7 Port USB 3
Préparation de l'installation 13
