Fujitsu SPARC Enterprise T5120 Guide D'installation page 127

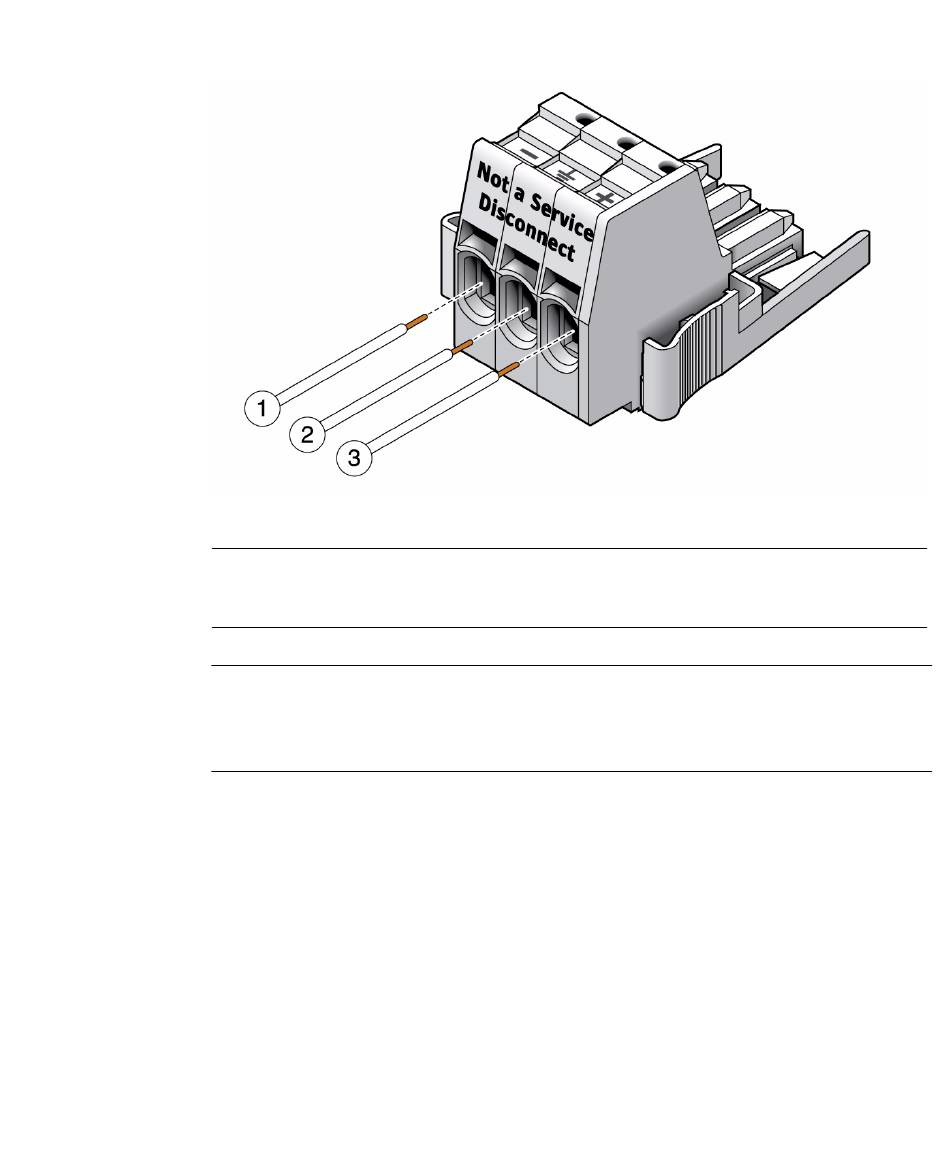

Assignation de câblage des connecteurs
FIGURE :
Légende de la figure
1 Depuis -48 V ou -60 V
2 Depuis la mise à la terre du châssis (vert/jaune)
3 Depuis le retour de -48 V ou -60 V
Remarque – Si vous devez retirer l'un des câbles de la prise d'entrée CC, insérez
l'outil pour bride ou un petit tournevis plat dans la fente située immédiatement
au-dessus du câble et appuyez. Tirez sur le câble pour le faire sortir de la prise
d'entrée CC.
7. Retirez l'outil pour bride pour fixer le câble.
8. Recommencez l'étape 5
l'assemblage du câble d'alimentation CC.
9. Recommencez la procédure afin de créer autant de câbles d'alimentation que
nécessaire pour la prise d'entrée CC.
Assemblage et installation des câbles d'alimentation CC pour le serveur SPARC Enterprise T5220
et l'étape 6 pour les deux autres fils afin de terminer
109
