4. Dénudez chacun de ces trois fils sur 8 mm (5/16 pouces).
Ne retirez pas plus de 8 mm d'isolant. En effet, une partie non isolée du fil
risquerait de rester exposée après la connexion du connecteur CC.

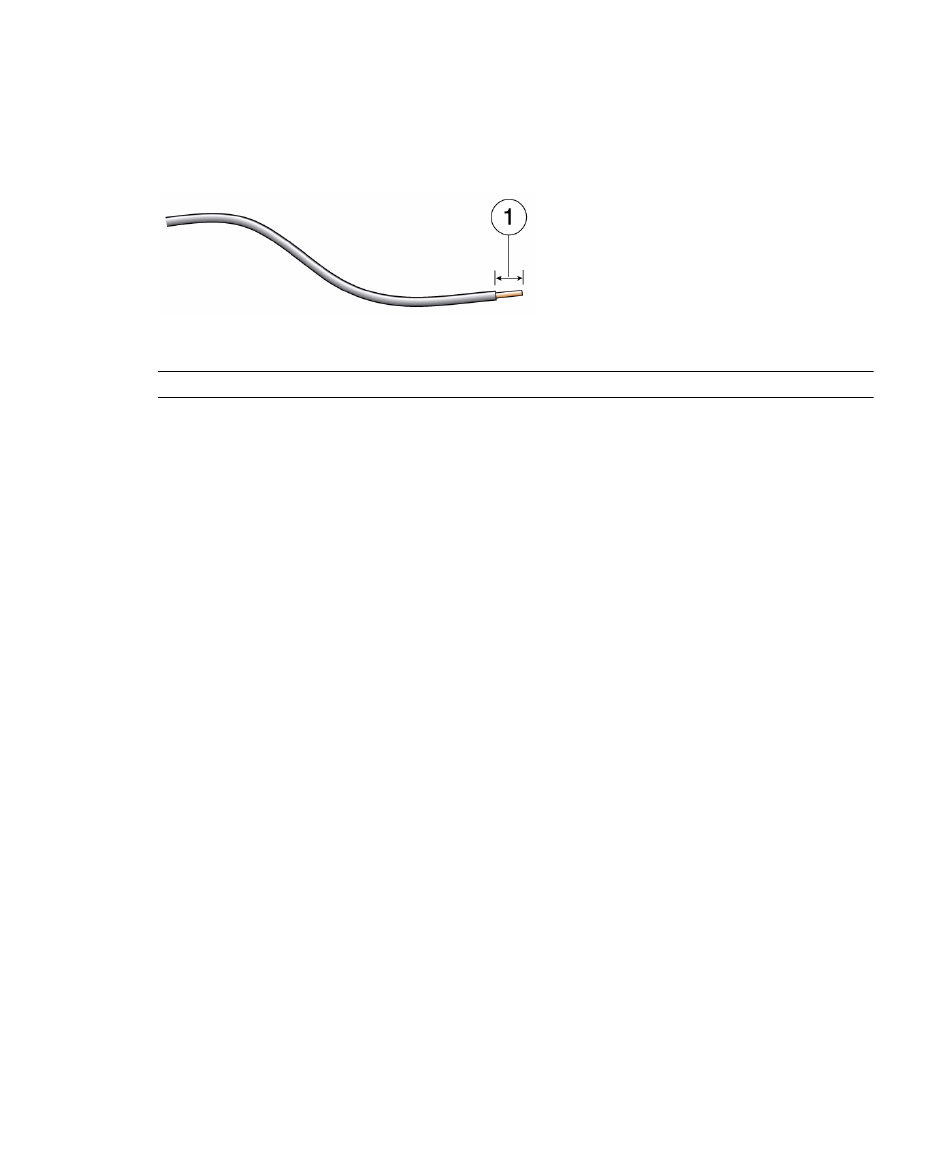

Dénudage du fil
FIGURE :
Légende de la figure
1
5. Cette opération a pour objet d'ouvrir cette portion de la prise d'entrée CC en
effectuant l'une des procédures suivantes :
■
■
94 Guide d'installation des serveurs SPARC Enterprise T5120 et T5220 • Juillet 2009
Câble dénudé à 8 mm
Insérez l'extrémité du levier pour dénudage dans la fente rectangulaire située
juste au-dessus de l'orifice, sur la prise d'entrée CC, dans lequel vous insérerez
le premier fil. Exercez ensuite une pression sur le levier.
Insérez un petit tournevis plat dans l'orifice rectangulaire situé immédiatement
au-dessus de l'orifice dans lequel vous souhaitez insérer le premier câble et
appuyez pour ouvrir la bride.
