Mesure des résistances d'équipotentialité (jusqu'à 100 )
9
Les résistances d'équipotentialité des conducteurs de protection, de mise
à la terre ou d'équipotentialité doivent être mesurées conformément à la
prescription, avec inversion (automatique) de la polarité de la tension de
mesure ou avec le courant circulant dans un sens (du pôle + vers le
conducteur de protection) ou dans l'autre (du conducteur de protection
vers le pôle +).
!
Attention !
Les résistances d'équipotentialité ne peuvent être mesurées que
sur des objets hors tension.
!
Attention !
La mesure ne peut démarrer que lorsque les pointes de touche
sont posées sur l'appareil à tester.
Si l'appareil à tester est sous tension ou si la résistance
est supérieure à 100 , la mesure n'est pas réalisée.
20

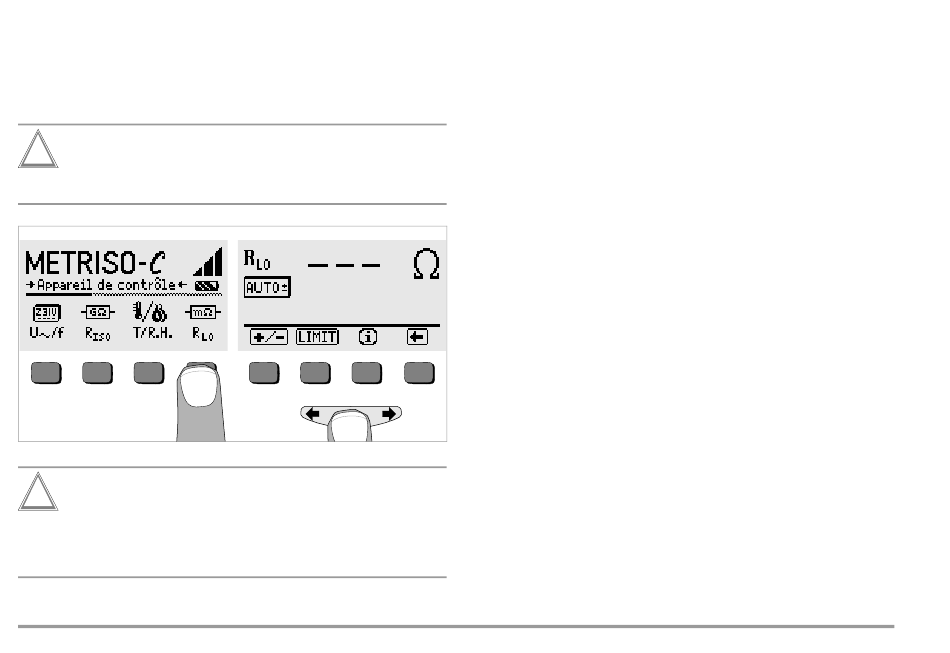

Inversion automatique de polarité de mesure – Fonction AUTO
Après le démarrage de l'opération de mesure, l'appareil effectue la
mesure dans un sens puis dans l'autre en inversant automatiquement la
polarité. Il affiche toujours la valeur de résistance mesurée la plus grande.
Il faut pour cela que le symbole AUTO± soit affiché au-dessous de RLO. Si
la valeur RLO/+ ou RLO/- est affichée à la place de AUTO±, appuyez sur la
touche +/- dans la barre de menus, puis sur AUTO±.
Il ne faut pas mesurer en mode d'inversion automatique de polarité les
résistances qui ne se stabilisent qu'après un "phénomène transitoire". Ce
mode de mesure peut générer des valeurs de mesure trop basses ou trop
élevées, et donc un affichage douteux.
Mesure du pôle + vers le conducteur de protection ou
du conducteur de protection vers le pôle +
Pour contrôler si le résultat est indépendant du sens de conduction, vous
pouvez effectuer des mesures séparées dans les deux sens. Appuyez
pour cela sur la touche +/- dans la barre de menus, puis sur + ou - selon
le sens désiré.
Des résultats différents indiquent la présence de tension dans l'objet
mesuré (p. ex., tension thermoélectriques ou tensions électriques).
En particulier sur les installations sur lesquelles un dispositif de protection
contre les surintensités (anciennement disjoncteur de zéro) est appliqué
sans conducteur de protection séparé, les résultats de mesure peuvent
être faussés par les impédances parallèles de circuits auxiliaires et par des
courants d'équipotentialité. Les résistances qui varient en cours de
mesure (p. ex., les inductances) ou les mauvais contacts peuvent égale-
START
ment être la cause de mesures erronées.
Les résistances dont la valeur peut varier en cours de mesure sont, p.ex. :
–
les résistances des lampes à incandescence dont la valeur varie du
fait de l'échauffement provoqué par le courant de mesure et
–
les résistances dotées d'une forte composante inductive.
Pour obtenir des résultats de mesure sans ambiguïté, il faut identifier la
cause d'erreur et l'éliminer.
Les mesures de résistance sollicitent fortement les piles.
Lors des mesures de longue durée, ne maintenez pas la touche START
enfoncée plus longtemps que nécessaire pour la mesure.
