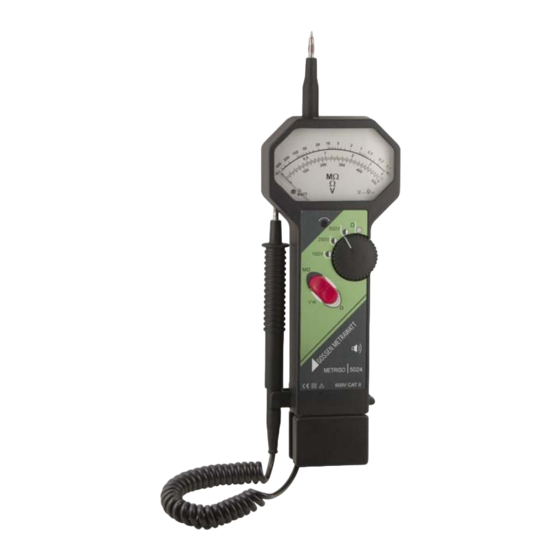

- Page 1 Mode d’emploi 3-349-346-04 3/3.11 METRISO 5024 Appareil de mesure d'isolement et de résistance avec plage de mesure de tension...
- Page 2 Figure 1 Eléments de commande 1 Pointe de touche sur boîtier (pôle positif)) 2 Cadran 2a Vis de réglage mécanique du zéro 3 Sélecteur rotatif : – Ω : mesure de basse impédance (sélecteur à bascule en position Ω) – 100 V/250 V/500 V: Sélecteur à...
-
Page 3: Table Des Matières
Signification des symboles figurant sur l'appareil Label de conformité CE Double isolation Attention, point dangereux ! (Voir la documentation) CAT II La tension maximum admissible entre les pointes de touche (1)/(8) et la terre est de 600 V selon la catégorie II. Cet appareil ne doit pas être éliminé... -
Page 4: Remarque Sur La Sécurité
Description de l'appareil Application de l'appareil Le METRISO 5024 est un appareil combiné à affichage direct fonc- tionnant sur piles. Il est approprié pour les mesures suivantes : • Tensions CA et CC sans affichage de polarité entre 0 et 500 V. -
Page 5: Préparation
à piles, l'appareil est prêt à fonctionner. Alimentation électrique - remplacement des piles Pour des raisons de sécurité, l'appareil METRISO 5024 est alimenté exclusivement par des piles. L'insertion ou le remplacement des piles se fait de la manière suivante : Ð... -
Page 6: Vérification Des Fonctions De L'appareil
A chaque fois que vous mettez le sélecteur à bascule (4) en posi- tion Ω ou MΩ, les batteries sont connectées et le METRISO 5024 reste sur la fonction choisie tant que le sélecteur à bascule est enfoncé. Les mesures sur les plages Ω et MΩ sont évaluées par la LED verte (10), le bippeur et l'aiguille. -
Page 7: Utilisation
Utilisation Mesure de tension Attention ! Avant de connecter l'appareil de mesure sur une tension ex- térieure, vérifiez que le compartiment à piles est correcte- ment fixé sur l'appareil car les contacts de connexion des piles sont reliés au circuit de mesure ! Pour les mesures de tension, aucune alimentation auxiliaire n'est nécessaire ;... -
Page 8: Mesure De Résistance D'isolement (Vde 0413 Partie 2 / En 61557 Partie 2)
(pôle positif) et (8) (pôle négatif). Ð Avec le sélecteur à bascule en position de repos, le METRISO 5024 fait office de voltmètre pour contrôler l'absence de tension. Dès que vous touchez l'objet à tester, vous pouvez voir si l'objet à... -
Page 9: Mesure De Basse Impédance (Vde 0413 Partie 4 / En 61557 Partie 4)
Pour s'assurer que les valeurs limites de résistance d'isolement Plage MΩ qui sont exigées par le normes Valeur limite Valeur d'affichage applicables ne peuvent en aucun minimale* cas être franchies, il faut prendre 0,10 MΩ 0,130 MΩ 0,25 MΩ 0,325 MΩ en compte l'erreur de mesure 0,40 MΩ... -
Page 10: Maintenance - Ré-Étalonnage
Maintenance – Ré-étalonnage Boîtier Le boîtier ne nécessite aucune maintenance particulière. Veillez à ce que la surface reste propre. Pour la nettoyer, utilisez un chiffon légè- rement humide. Evitez d'utiliser des détergents, des abrasifs ou des solvants. Piles Vérifiez fréquemment que les piles de votre appareil n'ont pas fui. Si elles ont fui, vous devez éliminer tout l'électrolyte et insérer de nou- velles piles. -
Page 11: Ré-Étalonnage
Ð Retournez l'appareil avec la partie de commande orientée vers le haut et enlevez la partie supérieure (unité de commande) du boîtier. Ð Enlevez le fusible du porte-fusible, p. ex. à l'aide d'une pointe de touche, et remplacez le par un neuf. (Un fusible de remplacement se trouve dans la sacoche de transport). -
Page 12: Reprise Et Élimination Respectueuse De L'environnement
Ces écarts ainsi déterminés vous serviront à corriger les valeurs lues lors de la prochaine application. Nous réalisons volontiers à votre attention des étalonnages DKD ou d'usine dans notre laboratoire d'étalonnage. Pour de plus amples informations, merci de consulter notre site Internet à l'adresse : www.gossenmetrawatt.com (®... - Page 13 Conditions de référence Position d'utilisation horizontal +23 °C ±2 K Température environnante Humidité relative 40 ... 60 % Fréquence de la grandeur 45 à 65 Hz (pour les mesures de tension) de mesure Forme d'onde de la tension sinusoïdale (valeur efficace) secteur 5,5 V ±0,5 V Tension des piles...
-
Page 14: Service Réparation Et Pièces De Rechange Centre D'étalonnage
Service réparation et pièces de rechange Centre d'étalonnage * et service de location d'appareils En cas de besoin, adresser-vous à : GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Allemagne Téléphone +49 911 817718-0 Télécopie +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Cette adresse n´est valable que pour l'Allemagne.
