RC-1580
4

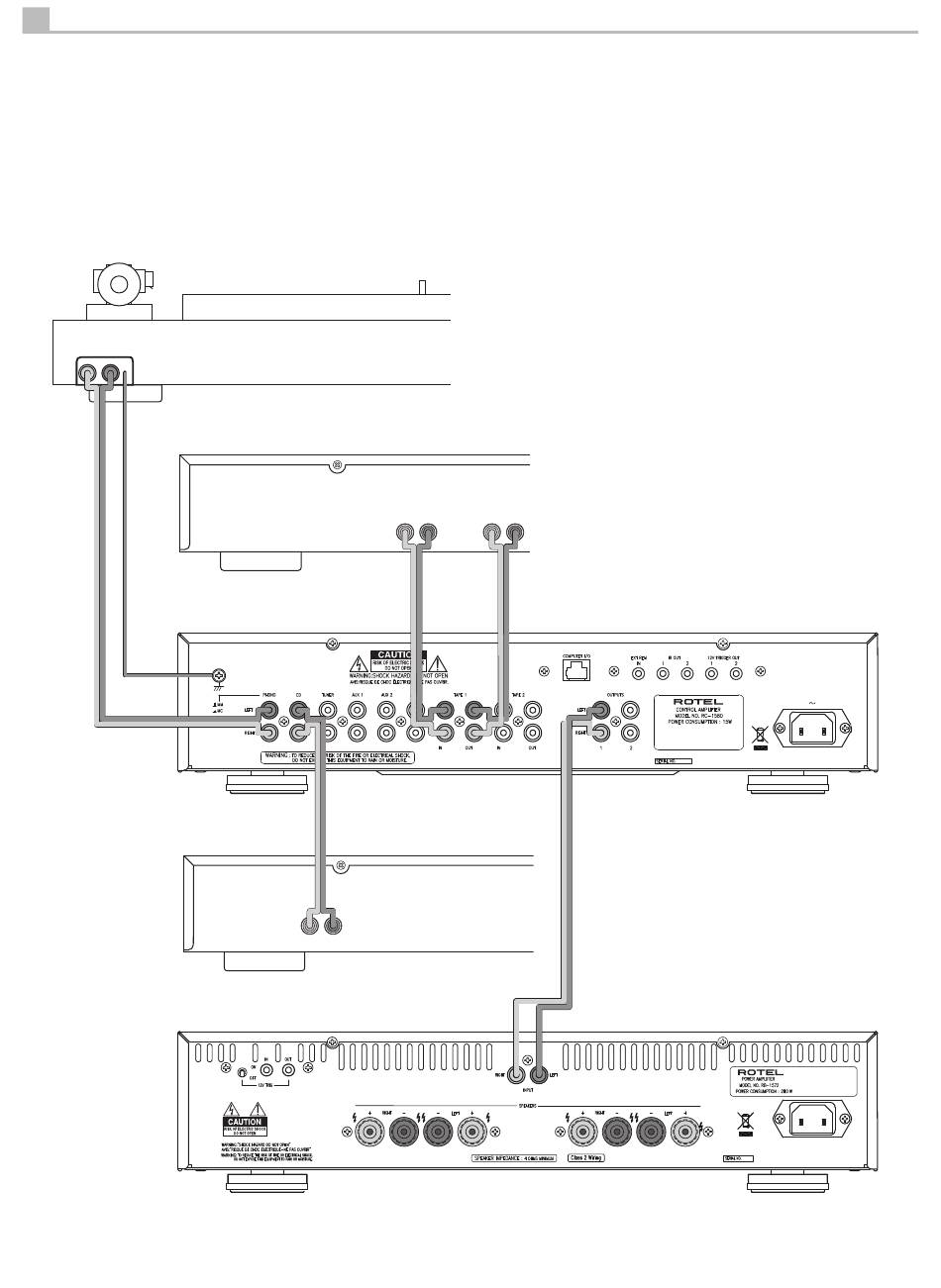

Figure 3: Input and Output Connections
Branchements des entrées et des sorties
Ein- und Ausgangsanschlüsse
Conexiones de Entrada y Salida
Het aansluitschema
Collegamenti di ingresso ed uscita
Anslutningar för in- och utsignaler
èÓ‰ÒÓ‰ËÌÂÌË ‚ıÓ‰Ó‚ Ë ‚˚ıÓ‰Ó‚
PH0NO
R L GND
RECORDER
OUTPUT INPUT
R L R L
ROTEL RC-1580
CD PLAYER
R L
OUTPUT
ROTEL RB-1572
