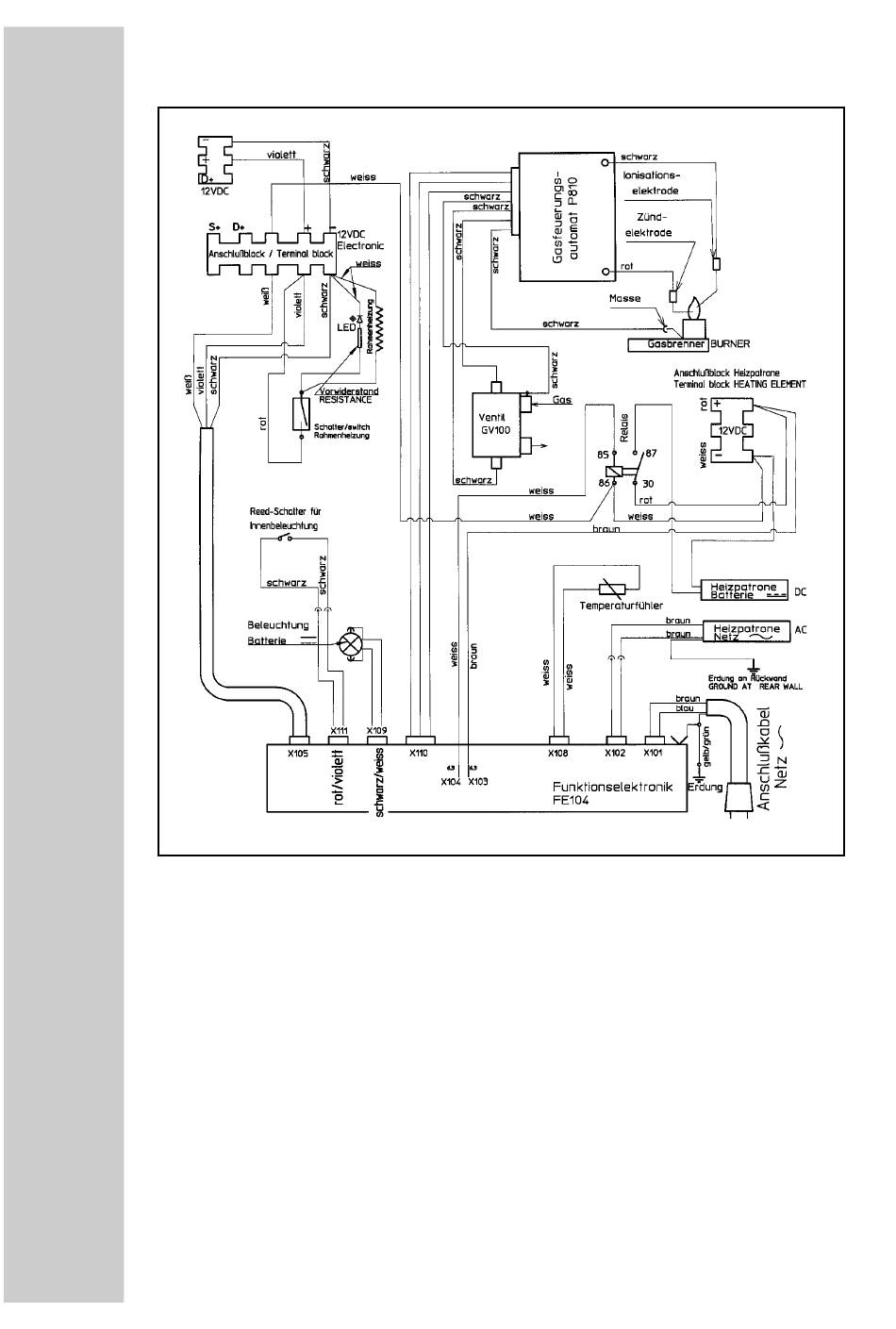

Schéma de câblage pour le modéle RMT 7X51 L
C
D
Branchements:
A = Masse élément chauffant DC
B = Plus élément chauffant DC
C = Masse système électronique
D = Plus système électronique
Couleurs:
schwarz = noire
braun = maron
violett = violet
weiss = blanc
gelb = jaune
grün = vert
rot = rouge
Légende:
Dauerversorung
Anschlußkabel Netz~ Raccord réseau
Heizpatrone ~
Heizpatrone -
Zündelektrode
Ionisationselektrode Electrode d'ionisation
Feuerungsautomat
Gasventil
Gasbrenner
Temperaturfühler
Beleuchtung
Batterie-
Reed- Kontakt
Erdung
Masse
34
B
A
Raccord systéme électronique
Cartouche chauffante ~
Cartouche chauffante -
Dispositif d'allumage
Bougie d'allumage
Soupape à gaz
Brûleur à gaz
Sonde de température
Eclairage batterie
Contacts à lame souple
Mise à la terre
Terre (ground
)
