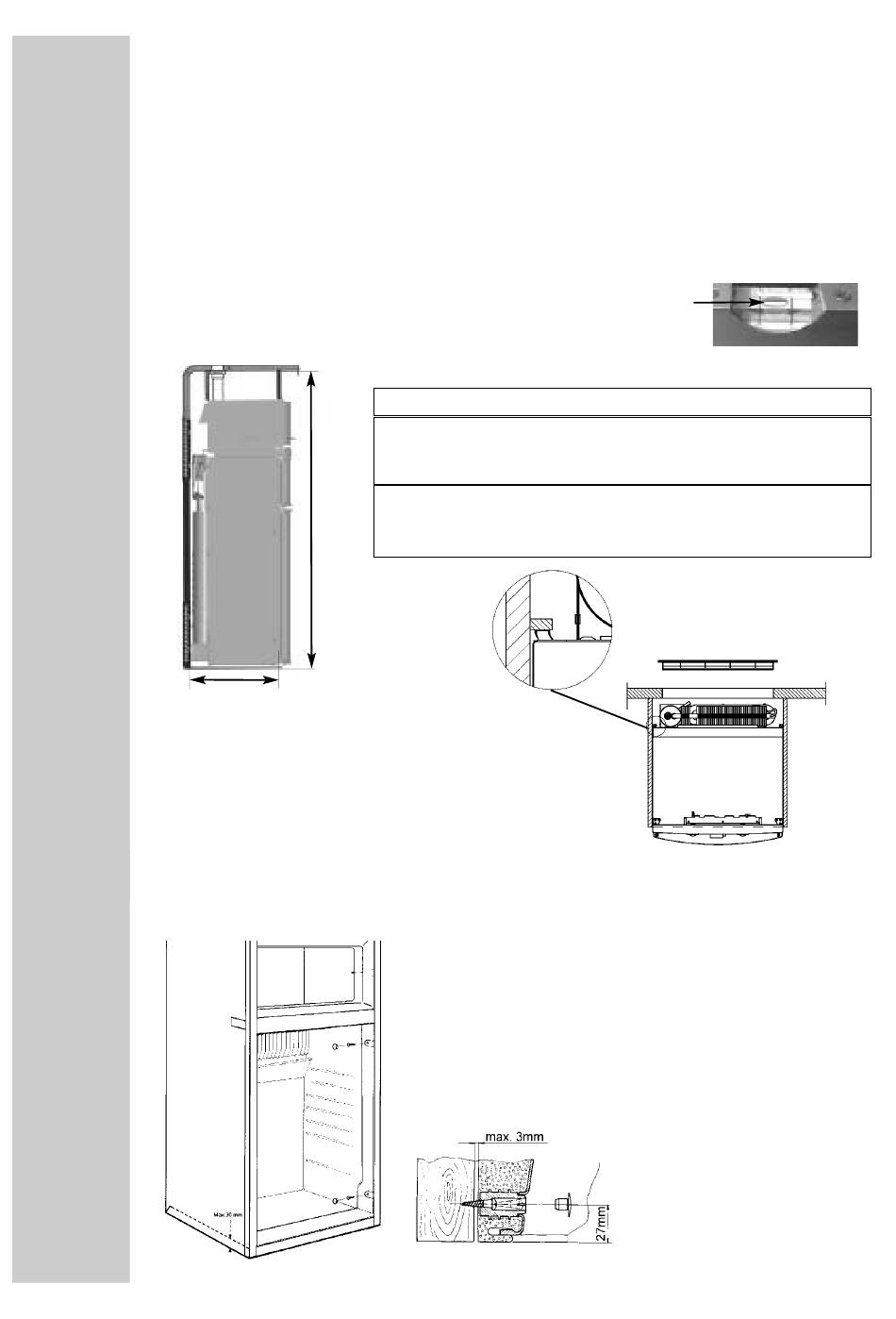

Encastrement
L'appareil doit être installé dans un renfoncement et être étanche à l'air.
Les dimensions du renfoncement sont indiquées dans le tableau ci-dessous.
La marche (A) sert uniquement pour les réfrigérateurs à marche. Pousser l'appareil
dans le renfoncement jusqu'à ce que l'avant du réfrigérateur et l'avant du
renfoncement soient alignés. Laisser impérativement un espace de 15 à 20 mm entre
la paroi arrière du renfoncement et le groupe frigorifique. Le plan du renfoncement doit
être plat pour que l'installation de l'appareil soit aisée. Le sol doit être suffisamment
résistant afin de supporter le poids de l'appareil (sans espaces vides).
Installer le réfrigérateur de niveau dans le renfoncement.
Dimensions du renfoncement :
Mettre les joints à lèvres dans le ren-
foncement d'installation en bas et Sur
les deux côtés
8.6
Arrimage du réfrigérateur
Sur les côtés du réfrigérateur, vous trouverez quatre chevilles en plastique, ainsi que
Modèle
RM 7650
RM 7651
RM 7655
RM 7850
RM 7851
H
RM 7855
T
Hauteur H
min
1685 mm
1685 mm
1685 mm
1685 mm
1685 mm
1685 mm
des vis prévues pour fixer l'appareil. Les parois latérales
ou les plinthes installées pour fixer le réfrigérateur doi-
vent être conçues de telle manière que les vis ne bou-
gent pas même soumises à des efforts importants (quand
le
véhicule roule).
Toujours utiliser les chevilles pour visser, autrement
les éléments entourés de mousse, comme les condu-
ites, risquent d'être endommagés.
28
Largeur B
Profondeur eT
530 mm
511 mm
530 mm
511 mm
530 mm
511 mm
530 mm
566 mm
530 mm
566 mm
530 mm
566 mm
Coller le joint d'étanchéite laté-
rale en le renfoncement.
Vue de dessus
Une fois le réfrigérateur définiti-
vement installé, fixer les vis
dans les parois du renfonce-
ment à travers l'enveloppe en
tôle du réfrigérateur.
