8.4

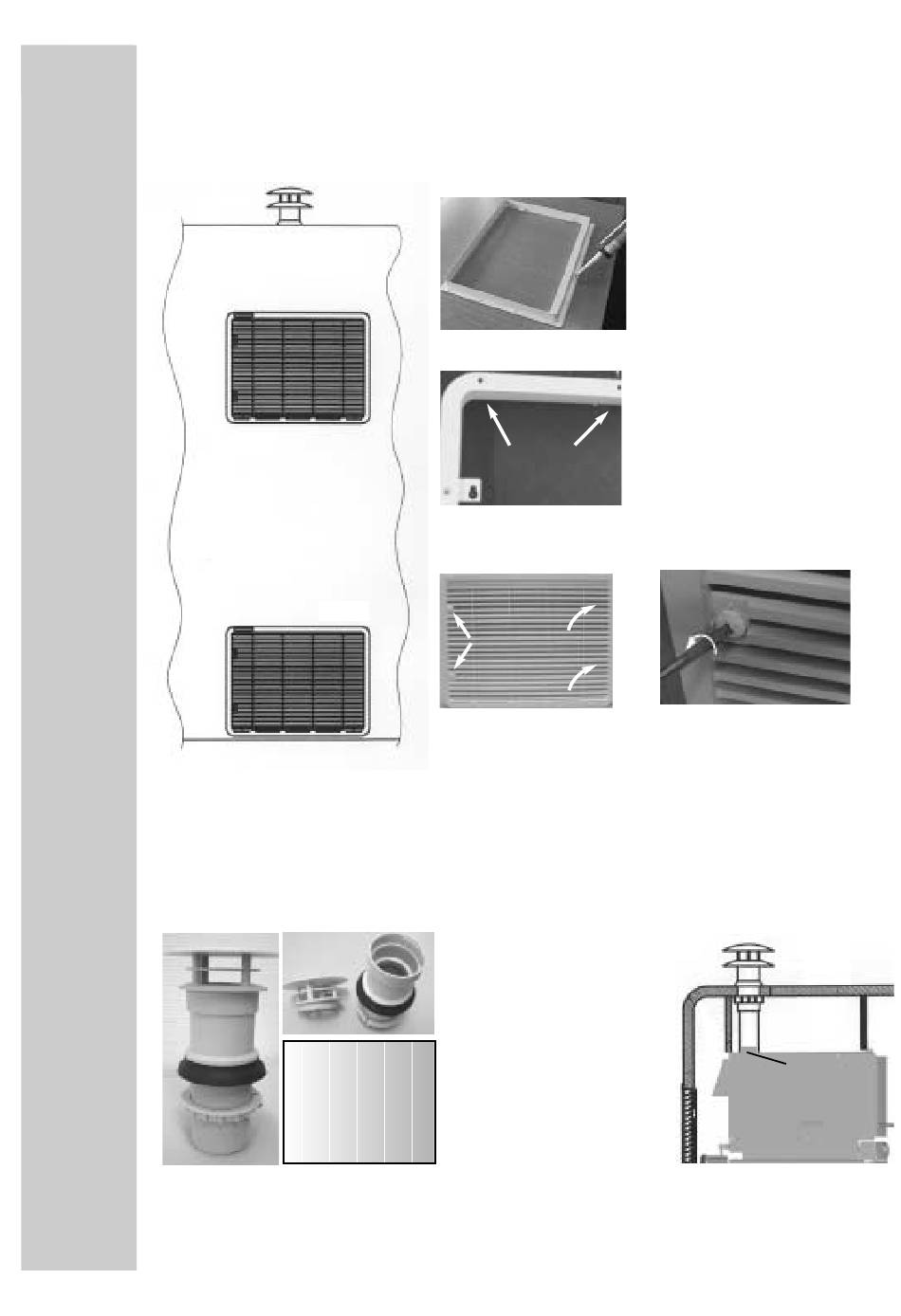

Installation du système d'aération
L 500
Pour installer les grilles d'aération, découper deux rectangles (451 mm x 341 mm) dans la paroi
externe de la caravane. (position des rectangles, voir la section 8.3).
Truma-Cheminée
de toit
Truma - Cheminée de toit
Pour le montage de la cheminée de toit Truma, une découpe d'un diamètre de 65 mm est réali-
sée dans le toit du véhicule. La cheminée de toit est vissée dans la découpe de toit.
La hauteur minimum d'installation du conduit de cheminée entre l'arête supérieure de l'appareil et
la sortie des gaz sur la cheminée ne doit pas être inférieure à 250 mm. Une distance de 1500
mm maximum est possible. Un écart de 50 mm minimum doit être respecté par rapport aux
murs/parois et aux composants qui entourent l'appareil.
L 500
L 500
Truma Dachkamin
Truma Art.Nummer :
30700-03
Truma Kaminrohr
Truma Art.Nummer :
39450-00
1. Imperméabiliser le cadre d'installation.
2. Insérer le cadre et le
fixer avec des vis.
3. Placer la grille
d'aération.
5. Installer la protection d'hiver et la verrouiller.
Le conduit de cheminée fle-
xible en acier inoxydable est
inséré dans la cheminée de
toit ainsi que sur la bouche
de la sortie des gaz (A). Il
est ensuite fixé avec un col-
lier de serrage à vis tangen-
te ou avec les vis Truma liv-
rées avec la cheminée de
toit. L'acheminement des
gaz doit être continuelle-
ment posé vers le haut.
27
4. Fixer la grille.
A
