8.9.6

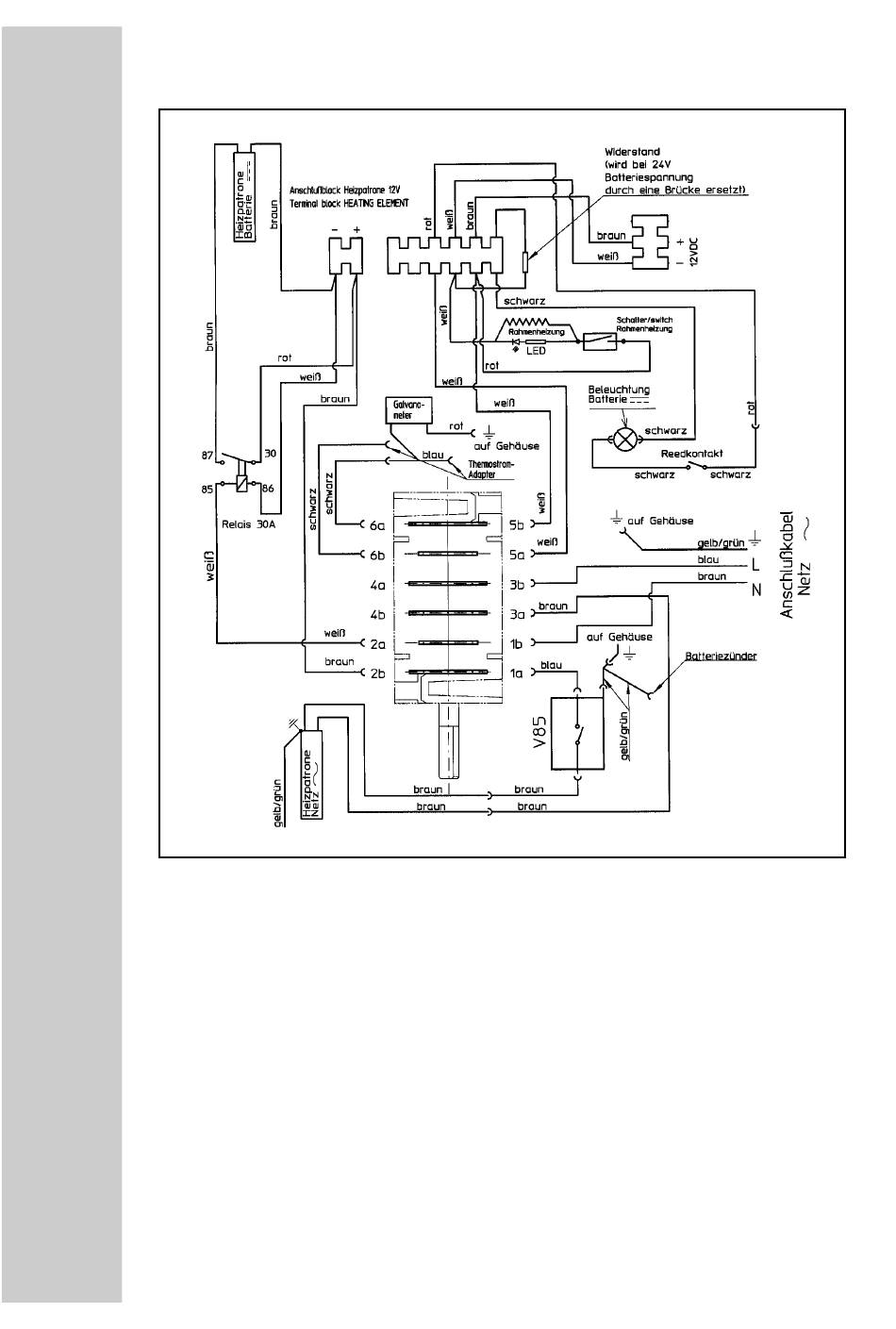

Schéma de câblage
Schéma de câblage pour le modéle RMT 7X50 L
Branchements:
A = ground chauffante DC-, blanc
B = Cartouche chauffante DC-, rouge
C = ground chauffage du cadre / Eclairage
interieur, noire
D = plus chauffage du cadre / Eclairage
interieur, violet
Couleurs:
schwarz = noire
braun = maron
violett = violet
weiss = blanc
gelb = jaune
grün = vert
rot = rouge
Anschluß Batterie
Anschluß Netz
Thermostrom
Heizpatrone ~
Heizpatrone -
Zündkerze
Zündgerät
Widerstand
(wird bei 24V Batterie-
spannung durch eine
Brücke ersetzt)
Innenbeleuchtung
Batterie-
Reed- Kontakt
auf Gehäuse
33
Raccord batterie
Raccord réseau
Courant thermoélectrique
Cartouche chauffante ~
Cartouche chauffante -
Dispositif d'allumage
Bougie d'allumage
Résistance
(supplantée par un pont pour
une tension de la batterie de 24V)
Eclairage batterie
Contacts à lame souple
Sur l'appareil
