MANUEL DU PROPRIÉTAIRE

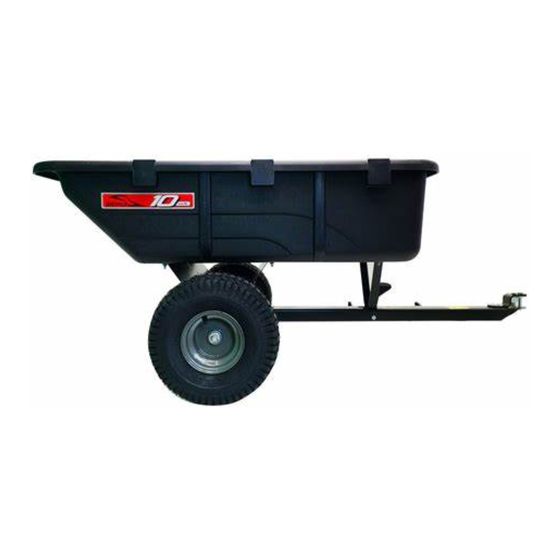

E N S E M B L E B E N N E R O G E R 1 8 0 º
F D K - 1 0 B H
Compatible Avec les Modèles de Chariot 10P:
PCT-100BH, PCT-101BH et PCT-100JD
Visitez en ligne!
www.brinly.com
Manuel en Français
Appelez le Service Client, Sans Frais: 877-728-8224
Important: Ce manuel contient des informations sur la sécurité
des personnes et des biens. Lisez-le attentivement
avant de monter et d'utiliser l'équipement!
1
1018671-B
Publicité
Table des Matières
Manuels Connexes pour Brinly Roger FDK-10BH
Sommaire des Matières pour Brinly Roger FDK-10BH
- Page 1 PCT-100BH, PCT-101BH et PCT-100JD Appelez le Service Client, Sans Frais: 877-728-8224 Important: Ce manuel contient des informations sur la sécurité Visitez en ligne! des personnes et des biens. Lisez-le attentivement www.brinly.com avant de monter et d’utiliser l’équipement! Manuel en Français 1018671-B...
-
Page 2: Table Des Matières
INTRODUCTION ================================================================================================ FÉLICITATIONS pour l'achat de votre nouveau ensemble benne Roger 180º du Brinly-Hardy! Cet accessoire a été conçu, conçu et fabriqué pour vous offrir la meilleure fiabilité et performance possible. Si vous rencontrez un problème auquel vous ne pouvez pas facilement remédier, n’hésitez pas à communiquer avec notre service à... -
Page 3: Identification Du Matériel
IDENTIFICATION DU MATÉRIEL ================================================================================================ ARRACHEZ CETTE PAGE Les illustrations qui se trouvent sur cette page sont à l'échelle pour faciliter l'identification du matériel lors de l'assemblage. Arrachez cette page pour pouvoir rapidement vous y référer pendant l'assemblage. Déposez simplement le matériel directement sur les illustrations ci-dessous pour vérifier que vous utilisez les bonnes pièces. -
Page 4: Outils Requis Pour L'assemblage
- Clé et 1/2 po Appelez sans frais au : 877 728-8224 - Clé et douille de 9/16 po - Tournevis à tête plate Conversez en ligne : www.brinly.com - Perceuse (mèche de 5/16 po incluse dans l'ensemble) Courriel : customerservice@brinly.com - Gants Manuel en Français... - Page 5 ÉTAPE 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - BRINLY.COM Des informations et des Détachez la page d'identification du vidéos supplémentaires sont...
- Page 6 MONTAGE ================================================================================================ ÉTAPE 3-A - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Trouvez le matériel suivant : - x4 vis à...
- Page 7 MONTAGE ================================================================================================ ÉTAPE 3-B (Perçage) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Trouvez la mèche fournie (23). En utilisant les trous circulaires restants de la plaque à...
- Page 8 MONTAGE ================================================================================================ ÉTAPE 4 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Trouvez le matériel suivant : - x4 Vis à...
- Page 9 MONTAGE ================================================================================================ ÉTAPE 5-A (Continué) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Sous le châssis en A, commencez à...
- Page 10 MONTAGE ================================================================================================ ÉTAPE 5-C - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Alignement des Bras Pivotants Glissez temporairement la base du culbuteur (1) dans les fentes...
- Page 11 MONTAGE ================================================================================================ ÉTAPE 6 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Trouvez le Matériel Suivant : - x4 vis à...
- Page 12 MONTAGE ================================================================================================ ÉTAPE 7 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1.
- Page 13 MONTAGE ================================================================================================ ÉTAPE 8-B - - - - - - - - - - - - - - - - - - - - - - - - - - Trouvez le matériel suivant : - x2 Boulons à tête hex (19) 3/8 po x 1 1/4 po - x2 Rondelles plates (14) 3/8 po...
- Page 14 MONTAGE ================================================================================================ ÉTAPE 10 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Alignez le lit du chariot avec le reste de l'assemblage comme illustré...
- Page 15 MONTAGE ================================================================================================ ÉTAPE 11 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Faites tourner le lit du chariot dans sa position de transport en le soulevant lentement vers le châssis en A et la barre de...
-
Page 16: Fonctionnement
FONCTIONNEMENT ================================================================================================ • Avant de vider le chariot, garez la machine en toute sécurité. • Avant de reculer, assurez-vous que la zone est dégagée des personnes présentes, en MISE particulier des enfants. EN GARDE: • Assurez-vous que le chariot est installé sur la machine de remorquage. Évitez les •... - Page 17 ARRÊT Appelez sans frais notre département de service au client : 877 728-8224 ou customerservice@brinly.com - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Brinly-Hardy Company •...
-
Page 18: Garantie
