REX 521
3.1.4.
3.1.5.
3.1.6.
10
Relais de protection
Manuel de l'opérateur
Rétroéclairage de l'affichage
Le rétroéclairage de l'affichage est normalement désactivé. Lorsqu'un bouton de
l'IHM est appuyé, le rétroéclairage s'active automatiquement et le panneau est prêt
pour les autres opérations.
• A la mise sous tension, le rétroéclairage est également activé pendant le test de
l'écran.
• Après la période de temporisation (5 min), le rétroéclairage se désactive
automatiquement s'il n'y a pas eu d'activité sur le panneau.
• Lors de la modification du mode Locale/Télé par une entrée numérique, le
rétroéclairage s'allume pendant 10 secondes.

Contraste d'affichage

Le contraste d'affichage est compensé par température, ce qui signifie que le con-
traste s'ajuste automatiquement lui-même avec la température pour préserver la li-
sibilité.
• Pour obtenir une lisibilité optimale, le contraste de l'affichage peut être ajusté.
Appuyer simultanément sur le bouton [E] et sur le bouton [
diminue le contraste.
E
et
Appuyer

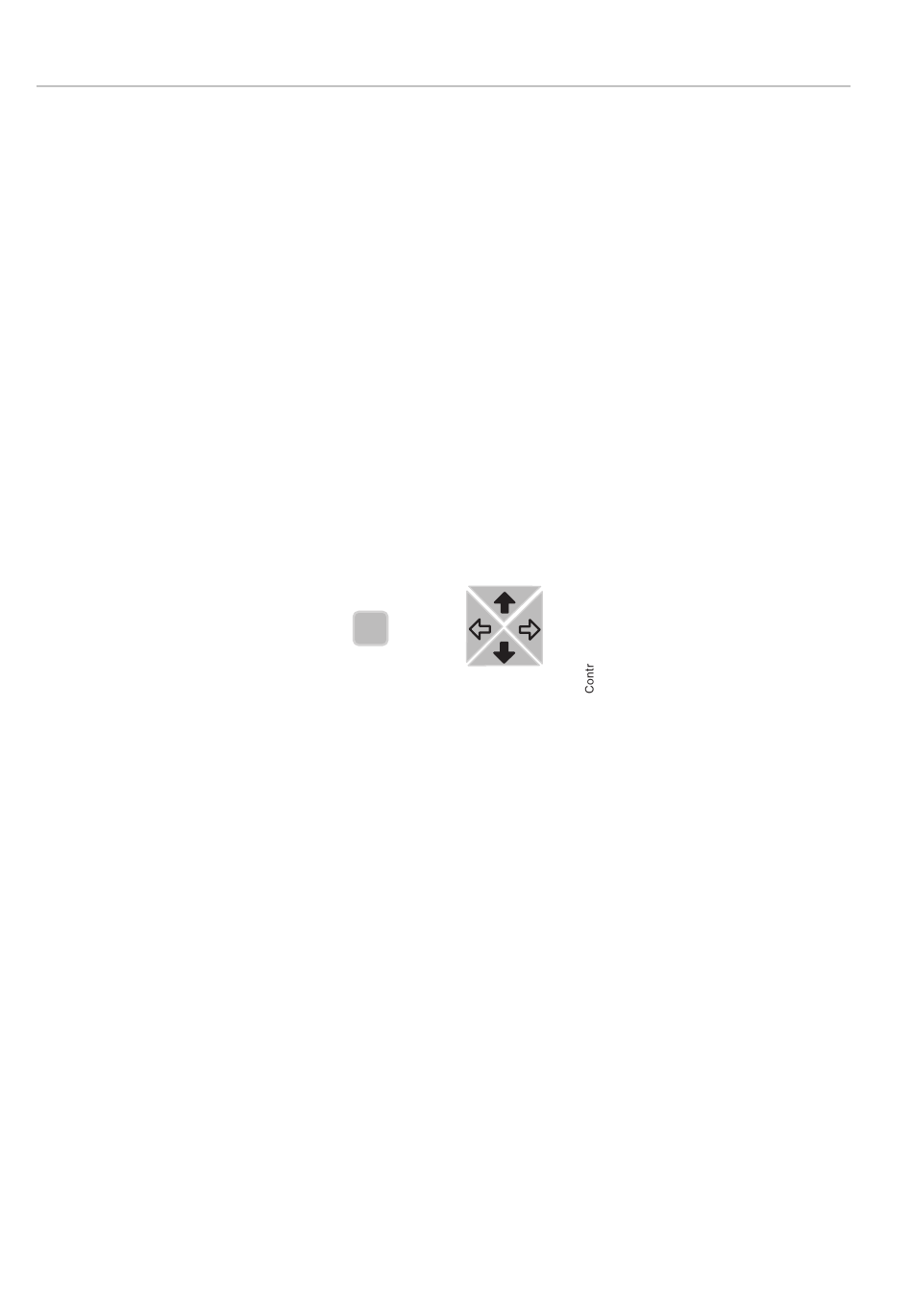

Fig. 3.1.5.-1 Ajustement du contraste d'affichage
• Le contraste d'affichage peut être ajusté partout dans la structure du menu sauf
dans les menus de réglages lorsque le bouton [E] est utilisé pour entrer en mode
de réglage.
• La valeur de contraste sélectionnée est stockée dans une mémoire non-volatile et,
par conséquent, après une panne d'alimentation auxiliaire, le contraste est rétabli
automatiquement.

Test d'affichage

Lors de la connexion de tension auxiliaire, le rétroéclairage est activé et un test d'af-
fichage court est effectué. Ce test d'affichage inclut toutes les DEL et l'écran à affi-
chage à cristaux liquides. Les DEL sont testées en les tournant simultanément, tandis
que l'écran à cristaux liquides montre deux configurations, de sorte que tous les
pixels soient activés. Après l'essai, l'écran revient à l'état normal.
• Le test de l'affichage peut également être démarré manuellement en navigant
jusqu'à Configuration\Ecran\Test écran puis en sélectionnant
Test écran, se référer à la section "Tableau de menu" en page 12.
Augmente
Diminue
1MRS 755128
↑ ] ou [ ↓ ] augmente ou
