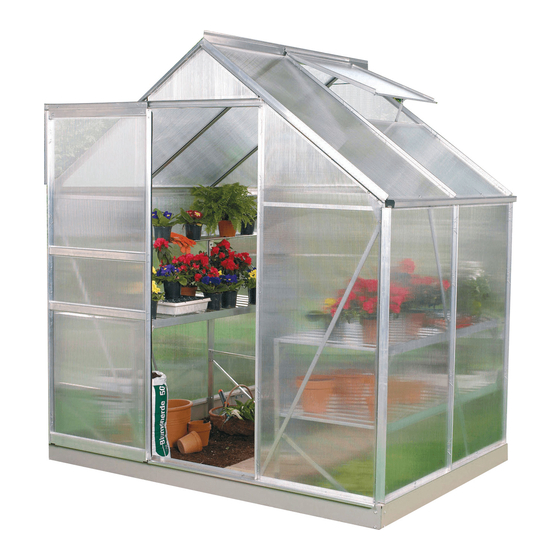

Vitavia Venus 2500 Notice De Montage
Masquer les pouces
Voir aussi pour Venus 2500:
- Notice de montage (32 pages) ,
- Instructions de montage (4 pages)
Manuels Connexes pour Vitavia Venus 2500
Sommaire des Matières pour Vitavia Venus 2500
- Page 1 Assembly instructions Montageanleitung notice de Montage Montage Instructies Montagevejledning Monteringsanvisning Montasjeveiledning Kokoonpano-ohjeet Návod na montáž Venus 2500, 3800, 5000, 6200, 7500 005.01.1001...
- Page 2 Quantity Quantity Item Sect. Size Item Sect. Size Part Part Ref. Ref. 2500 3800 5000 6200 7500 2500 3800 5000 6200 7500 1001 M6 x 12 45000 54000 1020 64000 74000 1002 84000 1003 3.5 x 16 1021 1610 1004 M4 x 16 1022 1240...
- Page 3 Quantity Quantity Item Sect. Size Item Sect. Size Part Part Ref. Ref. 2500 3800 5000 6200 7500 2500 3800 5000 6200 7500 1044 1065 1650 1650 1045 1066 1046 1067 1862 1257 1047 1111 1048 1112 630.5 1049 1113 1050 1240 2001 M6 x 12...
- Page 4 sICHeRHeITsVORKeHRunGen Précautions d’emploi VeUillez lire entierement cette notice De montaGe aVant De commencer l’inStallation ! 2. Portez toujours des gants lorsque vous maniez des plaques de polycarbonate ou du verre. Les bords tranchants peuvent entraîner des blessures. On peut aussi se blesser avec les bords et coins tranchants des profilés en aluminium, il faut donc là encore toujours porter des gants ! 3.
- Page 5 S’assurer que la serre est parfaitement Fixer en serrant, la traverse inférieure de la d’équerre. Sinon recaler comme il faut. lucarne (1063) (6.8) avec les boulons déjà Ensuite bien serrer sans forcer. coulissés. Visser le haut du support de porte (1057) sur Fixer la poignée de lucarne (1067) au profilé...
- Page 6 30 x 20 mm X = X 30 mm 2500 3800 5000 6200 7500 1300 mm 1922 mm 2544 mm 3166 mm 3788 mm 1922 mm 1922 mm 1922 mm 1922 mm 1922 mm VENUS 005.01.1001...
- Page 7 2500 1032 1027 2500 3800 5000 1033 1001 1022 2 x 5 2 x 10 2 x 12 1.1 / 1.3 1002 2 x 5 2 x 10 2 x 12 3800 1032 1022 1023 1024 1028 2 x 1 2 x 1 2 x 1 1033...
- Page 8 6200 6200 7500 1032 1030 1001 1033 1033 2 x 14 2 x 21 1025 1002 2 x 14 2 x 21 1025 1026 2 x 1 2 x 1 7500 1030 1031 2056 2 x 1 2 x 1 1032 1031 1032...
- Page 9 1037 1001 1038 1002 1033 1035 1043 1043 1034 1035 1036 1033 1037 1038 1033 1041 1041 1042 1042 1036 1043 1036 1034 VENUS VENUS 005.01.1001...
- Page 10 1040 1047 3.4 / 1001 1039 1002 1048 1013 1049 1049 1033 1043 1036 1043 1039 1040 1033 1033 1043 1044 1045 1044 1045 1046 1036 1036 1047 1046 1048 1049 VENUS 1013 005.01.1001...
- Page 11 1050 1051 1052 1053 1054 1055 1001 23 29 35 41 57 1002 24 30 36 42 58 1005 1010 1017 1057 1018 1055 7500 1056 1057 1056 2056 1010 1005 1057 1057 1018 1017 VENUS 005.01.1001...
- Page 12 1062 1112 1059 1001 1002 1113 1003 1111 1004 1007 1009 1061 1014 1015 1021 1058 1059 1058 1058 1060 1060 1061 1062 1111 1112 1004 1001 1113 1003 1002 1015 1014 1009 1003 1003 1007 1021 1046 VENUS 1014 005.01.1001...
- Page 13 1064 1065 1x 1x 1x 2x 2x 1001 1066 1002 1006 12 12 1016 1019 1063 1064 1065 1050 1051 1064 1065 1052 1053 1066 1054 1067 1001 2001 1063 1067 1016 1006 1019 VENUS 005.01.1001...
- Page 14 1011 144 172 204 232 264 1012 38 44 52 60 68 1020 2500 3800 5000 6200 7500 3679011 610 x 610 3679411 610 x 544 3679421 610 x 467 3679552 610 x 229 3679491 600 x 544 3679441 610 x 464/38 3679451 610 x 20/234/20 total...
