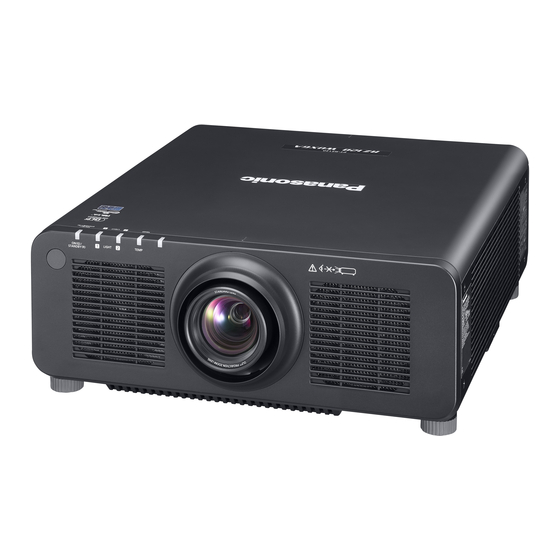

Panasonic PT-RZ120 Manuel D'utilisation

Table des Matières

Liens rapides

Télécharger ce manuel

Merci d'avoir acheté cet appareil Panasonic.

■ Le manuel d'utilisation correspond à la version principale 2.00 et supérieure du firmware.

■ Ce manuel est commun à tous les modèles indépendamment des suffixes du numéro de

modèle.

z pour Taïwan

BA : Modèle noir, l'objectif-zoom standard fourni

z pour l'Inde

BD : Modèle noir, l'objectif-zoom standard fourni

z pour la Corée

B : Modèle noir, l'objectif-zoom standard fourni

z pour l'Asie (sauf Taïwan, l'Inde, la Corée) / l'Océanie / l'Afrique

BA/B : Modèle noir, l'objectif-zoom standard fourni

WA/W : Modèle blanc, l'objectif-zoom standard fourni

z pour les autres pays ou régions

B : Modèle noir, l'objectif-zoom standard fourni

W : Modèle blanc, l'objectif-zoom standard fourni

■ Avant toute utilisation de cet appareil, veuillez lire attentivement les instructions d'utilisationet

conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement.

■ Avant d'utiliser cet appareil, assurez-vous de lire la section « Avis important concernant la

sécurité » ( x pages 5 à 15).

Manuel d'utilisation

Projecteur DLP™

Manuel des fonctions

Utilisation commerciale

N° De Modèle.

LBD : Modèle noir, l'objectif vendu séparément

W : Modèle blanc, l'objectif-zoom standard fourni

LBA/LB : Modèle noir, l'objectif vendu séparément

LWA/LW : Modèle blanc, l'objectif vendu séparément

LB : Modèle noir, l'objectif vendu séparément

LW : Modèle blanc, l'objectif vendu séparément

PT-RZ120

FRENCH

DPQP1239ZE/X1

Table des Matières

Dépannage

Sommaire des Matières pour Panasonic PT-RZ120

Page 1 Utilisation commerciale PT-RZ120 N° De Modèle. Merci d’avoir acheté cet appareil Panasonic. ■ Le manuel d’utilisation correspond à la version principale 2.00 et supérieure du firmware. ■ Ce manuel est commun à tous les modèles indépendamment des suffixes du numéro de modèle.
Page 2: Table Des Matières
Sommaire Sommaire Avis important concernant la sécurité Chapitre 3 Opérations de base Mise sous/hors tension du projecteur Chapitre 1 Préparation Branchement du cordon d’alimentation Voyant d’alimentation Précautions d’emploi Mise sous tension du projecteur Utilisation prévue du produit Lorsque l’écran de réglage initial est affiché Précautions à...
Page 3 Sommaire Menu [POSITION] Menu [RÉGLAGE PROJECTEUR] [DÉCALAGE] [NUMÉRO DU PROJECTEUR] [ASPECT] [MÉTHODE DE PROJECTION] [ZOOM] [LENTILLE] [RÉG.PHASE] [RÉGLAGE FONCT.] [GÉOMÉTRIE] [PUISS. LAMPE] Menu [MENU AVANÇÉ] [CONTRÔLE DE LA LUMINOSITÉ] [DIGITAL CINEMA REALITY] [MODE STANDBY] [DEMARRAGE RAPIDE] [EFFACEMENT] [HORS MAR. SANS SIG.] [RÉSOLUTION ENTRÉE] [ARRÊT SANS SIGNAL] [POSITION DU CLAMP]...
Page 4 Sommaire Menu [RÉG.RÉSEAU] [MODE DIGITAL LINK] [ÉTAT DIGITAL LINK] [RÉGLAGE RÉSEAU] [CONTRÔLE RÉSEAU] [ÉTAT DU RÉSEAU] [MENU DIGITAL LINK] [RÉGLAGE Art-Net] [PARAMÈTRE CHAÎNE Art-Net] [ÉTAT Art-Net] Chapitre 5 Opérations Connexion réseau Connexion au réseau Fonction de contrôle Web Ordinateur pouvant être utilisé pour le réglage Accès par le navigateur Web Chapitre 6 Entretien...
Page 5: Avis Important Concernant La Sécurité
Avis important concernant la sécurité Avis important concernant la sécurité AVERTISSEMENT : CET APPAREIL DOIT ÊTRE RELIÉ Â LA MASSE. AVERTISSEMENT : Afin d’éviter des dommages qui risquent de causer un incendie ou des chocs électriques, ne pas exposer cet appareil à la pluie ou à l’humidité. Cet appareil n’a pas été...
Page 6 Avis important concernant la sécurité AVERTISSEMENT : Ne regardez pas la lumière émise par l’objectif lorsque le projecteur est en cours d’utilisation. Comme avec toute source brillante, ne regardez pas le faisceau directement. Indiqué sur le projecteur RG2 IEC 62471-5:2015 Précautions laser (pour les États-Unis et le Canada) Ce projecteur est un produit laser de la Classe 3R, certifié...
Page 7 Avis important concernant la sécurité (pour les autres pays ou régions) Ce projecteur est un produit laser de la Classe 1, certifié conforme avec la norme IEC/EN 60825-1:2014. MISE EN GARDE : L’utilisation de commandes ou de réglages ou de performance des procédures autres que celles spécifiées ici peut entraîner une exposition à...
Page 8 Two Riverfront Plaza, Newark, NJ 07102-5490 Coordonnées générales : http://www.panasonic.com/support Coordonnées concernant les projecteurs : https://panasonic.net/cns/projector/ Cet appareil est conforme à la partie 15 du Règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) l’appareil ne peut pas provoquer d’interférences nuisibles, et (2) il doit accepter les interférences reçues, y compris celles pouvant provoquer un fonctionnement non désiré.
Page 9 Avis important concernant la sécurité r Distance du risque (IEC 62471-5:2015) La distance à partir de la surface de l’objectif de projection, à laquelle le niveau d’exposition a atteint le niveau de la Valeur limite d’exposition applicable, est connue sous le nom de distance du risque (HD) ou distance de sécurité.
Page 10 Avis important concernant la sécurité Chaque dimension à l’intérieur de la distance du risque (zone RG3) pour la combinaison avec l’objectif de projection dont la distance du risque dépasse 1 m (39-3/8") est la suivante. (Unité : m) N° de modèle de l’objectif de projection ET-DLE250 0,40...
Page 11 Avis important concernant la sécurité AVERTISSEMENT : r ALIMENTATION La prise de courant ou le disjoncteur doivent être installés à proximité de l’appareil et doivent être d’accès facile en cas de problèmes. Si les problèmes suivants surviennent, coupez immédiatement l’alimentation électrique. L’utilisation continue du projecteur dans ces conditions aura comme conséquence l’incendie ou l’électrocution, ou provoquera une perte de la capacité...
Page 12 Si du liquide entre à l’intérieur du projecteur, consultez votre revendeur. f Faire particulièrement attention aux enfants. Utiliser le support de montage au plafond indiqué par Panasonic. Utiliser un autre support de montage au plafond que celui spécifié risque de provoquer la chute de l’appareil.
Page 13: Accessoires
Avis important concernant la sécurité AVERTISSEMENT : r ACCESSOIRES Ne pas utiliser ou manipuler les piles de manière inappropriée, se référer à ce qui suit. Sinon, cela peut entraîner des brûlures, les piles risquent de fuir, de surchauffer, d’exploser ou de prendre feu. f Utiliser uniquement les piles spécifiées.
Page 14 Avis important concernant la sécurité MISE EN GARDE : r ALIMENTATION Lors du débranchement du cordon d’alimentation, assurez-vous de tenir la prise et le connecteur d’alimentation. Si vous tirez sur le cordon d’alimentation lui-même, le fil de sortie risque d’être endommagé et cela peut causer un incendie, des courts-circuits ou des chocs électriques sérieux.
Page 15: Pour Retirer Les Piles
Avis important concernant la sécurité MISE EN GARDE : r ACCESSOIRES Lorsque vous n’utilisez pas le projecteur pendant une longue période, enlevez les piles de la télécommande. Si vous ne respectez pas cette consigne, les piles risqueront de fuir, de surchauffer, de prendre feu ou d’exploser, et cela pourrait provoquer un incendie ou une contamination de la zone environnante.
Page 16 PARTICULIER. Veuillez vous référer aux modalités et aux conditions d’utilisation présentes sur le CD-ROM ci- joint. Pendant au moins trois (3) ans à compter de la livraison de ce produit, Panasonic donnera à tout tiers qui nous contactera aux coordonnées fournies, pour un tarif n’excédant pas le coût physique de la réalisation de la distribution du code source, une copie sous forme lisible par un ordinateur, du code source intégral correspondant...
Page 17: Caractéristiques Du Projecteur
Caractéristiques du Étapes rapides projecteur Pour plus de détails, consultez les pages correspondantes. 1. Installez le projecteur. Luminance et contraste élevés (x page 35) ▶ Avec un système optique unique qui utilise une source lumineuse laser de nouvelle 2. Fixez l’objectif de projection. génération et le système de commande (x page 47) de source lumineuse laser, on obtient une...
Page 18: Chapitre 1 Préparation
Préparation Chapitre 1 Ce chapitre décrit ce que vous devez savoir ou vérifier avant d’utiliser le projecteur. 18 - FRANÇAIS...
Page 19: Précautions D'emploi
Chapitre 1 Préparation — Précautions d’emploi Précautions d’emploi Utilisation prévue du produit Le but du projecteur est de projeter le signal vidéo d’un appareil de traitement d’images ou d’un ordinateur sur un écran ou une autre surface sous la forme d’une image fixe ou d’une image en mouvement. Précautions à...
Page 20 Chapitre 1 Préparation — Précautions d’emploi f Dans des endroits subissant de grandes fluctuations de température, par exemple à proximité de lumières (lampes de studio) : cela peut réduire la durée de vie de la source lumineuse ou provoquer des déformations du projecteur en raison de la chaleur, ce qui risque d’entraîner des dysfonctionnements.
Page 21 Chapitre 1 Préparation — Précautions d’emploi rPrécautions lors de l’installation du projecteur f Le projecteur peut être utilisé en installant sa partie supérieure au sol. Pour empêcher la surface supérieure de se rayer pendant l’utilisation, il est recommandé de fixer un matériau tampon carré d’environ 20 mm (25/32") (tel qu’un coussin en caoutchouc) sur les quatre coins de la surface supérieure.
Page 22: Sécurité
Changez régulièrement votre mot de passe. Un mot de passe peut être défini dans le menu [SÉCURITÉ] → [CHANGER MOT DE PASSE SÉCURITÉ]. f Panasonic Corporation ou ses sociétés affiliées ne vous demanderont jamais votre mot de passe directement. Ne communiquez pas votre mot de passe si vous recevez de telles demandes.
Page 23: Digital Link
« DIGITAL LINK » est une technologie permettant de transmettre les signaux de commande en série, vidéo, audio et Ethernet à l’aide d’un câble à paires torsadées en ajoutant des fonctions uniques de Panasonic à la norme de communication HDBaseT formulée par HDBaseT Alliance.
Page 24: Précautions D'emploi
Chapitre 1 Préparation — Précautions d’emploi Précautions d’emploi rPour obtenir une bonne qualité d’image Afin d’obtenir une belle image dans un contraste élevé, préparez un environnement approprié. Fermez les rideaux ou les volets des fenêtres et éteignez toutes les lumières à proximité de l’écran afin d’empêcher la lumière extérieure ou la lumière des lampes intérieures de briller sur l’écran.
Page 25: Accessoires
Chapitre 1 Préparation — Précautions d’emploi Accessoires Assurez-vous que les accessoires suivants sont fournis avec votre projecteur. Les numéros inclus dans < > indiquent le nombre d’accessoires. Télécommande sans fil/filaire <1> Pour Taïwan (N2QAYA000060) (K2CZ3YY00081) <1> 200 V - 240 V Couvercle de support d’objectif <1>...
Page 26: Accessoires Optionnels
Chapitre 1 Préparation — Précautions d’emploi Remarque f Le type et le nombre de cordons d’alimentation fournis varient selon le pays ou la région dans laquelle vous avez acheté le produit. f Les numéros de modèle des accessoires sont sujets à des modifications sans préavis. Accessoires optionnels Accessoires optionnels (nom du produit) N°...
Page 27: À Propos De Votre Projecteur
Chapitre 1 Préparation — À propos de votre projecteur À propos de votre projecteur Télécommande Avant Dessus Dessous Touche de mise en veille <v> Touches numériques (<0> - <9>) Règle le projecteur sur l’état dans lequel le projecteur est éteint Sert à saisir un numéro ID ou un mot de passe dans un (mode de veille) lorsque l’interrupteur <MAIN POWER>...
Page 28: Chapitre 1 Préparation - À Propos De Votre Projecteur
Chapitre 1 Préparation — À propos de votre projecteur g Vérifiez que les piles sont insérées correctement. Pour connaître les autres instructions, lisez les instructions relatives aux piles décrites dans la section « Avis important concernant la sécurité ». Étiquette de mise en garde située à l’arrière de la télécommande Remarque f Pour utiliser la télécommande en orientant directement le récepteur du signal de télécommande du projecteur, actionnez la télécommande à...
Page 29: Boîtier Du Projecteur
Chapitre 1 Préparation — À propos de votre projecteur Boîtier du projecteur Avant Coté Arrière Voyant de source lumineuse <LIGHT1> Dessous Indique l’état de la source lumineuse 1. Voyant de source lumineuse <LIGHT2> Indique l’état de la source lumineuse 2. Voyant de température <TEMP> Signale l’état de la température interne.
Page 30: Panneau De Commande
Chapitre 1 Préparation — À propos de votre projecteur r Panneau de commande Touche de mise en marche <b> Touche <MENU> Règle le mode de projection du projecteur lorsque le Affiche ou masque le menu principal. (x page 78) commutateur <MAIN POWER> sur le projecteur est réglé sur Revient au menu précédent lorsqu’un sous-menu s’affiche.
Page 31: Bornes De Connexion
Chapitre 1 Préparation — À propos de votre projecteur r Bornes de connexion Borne <REMOTE 1 IN>/borne <REMOTE 1 OUT> Borne <SDI IN> Ces bornes permettent de connecter la télécommande pour Cette borne permet de recevoir le signal SDI. une commande en série dans un environnement à plusieurs Bornes <RGB 1 IN>...
Page 32: Préparation De La Télécommande
Chapitre 1 Préparation — Préparation de la télécommande Préparation de la télécommande Insérer et retirer les piles (ii) Fig. 1 Fig. 2 Ouvrez le couvercle. (Fig. 1) Insérez les piles et fermez le couvercle (insérez d’abord le côté m). (Fig. 2) f Lorsque vous retirez les piles, suivez les étapes dans l’ordre inverse.
Page 33: Chapitre 1 Préparation - Préparation De La Télécommande
Chapitre 1 Préparation — Préparation de la télécommande Brancher la télécommande au projecteur avec un câble Pour commander simultanément plusieurs projecteurs situés les uns à côté des autres avec une seule télécommande, branchez la télécommande aux bornes <REMOTE 1 IN>/<REMOTE 1 OUT> avec une mini prise stéréo M3.
Page 34: Chapitre 2 Mise En Route
Mise en route Chapitre 2 Ce chapitre décrit la marche à suivre avant d’utiliser le projecteur, par exemple l’installation et les branchements. 34 - FRANÇAIS...
Page 35: Chapitre 2 Mise En Route - Installation
Chapitre 2 Mise en route — Installation Installation Prise utilisable Ce projecteur prend en charge l’alimentation électrique de 100 V CA à 240 V CA. Une prise de terre prenant en charge 15 A est requise avec les deux tensions. La forme de la prise utilisable diffère en fonction de l’alimentation électrique. Les illustrations suivantes sont des exemples.
Page 36: Capteur D'angle
Chapitre 2 Mise en route — Installation Fixation au plafond et projection vers l’avant Fixation au plafond et projection par l’arrière (Utilisation de l’écran transparent) Élément de menu Valeur de réglage Élément de menu Valeur de réglage [FAÇADE/ARRIÉRE] [FAÇADE] [FAÇADE/ARRIÉRE] [ARRIÉRE] [SOL/PLA.] [AUTO] ou [PLA.] [SOL/PLA.]...
Page 37: Pièces Pour L'installation (Optionnelles)
Chapitre 2 Mise en route — Installation Pièces pour l’installation (optionnelles) Le projecteur peut être installé au plafond en combinant le Support de montage au plafond optionnel (N° de modèle : ET-PKD120H (pour plafond élevé), ET-PKD120S (pour plafond bas), ET-PKD130H (pour plafond élevé, Réglage sur 6 axes)) et le Support de montage au plafond (N°...
Page 38: Objectif À Focale Fixe (N° De Modèle : Et-Dle035)
Chapitre 2 Mise en route — Installation *1 Pour plus de détails sur la distance de projection, reportez-vous à la section « Formule de calcul de la distance de projection par rapport à l’objectif de projection » (x page 45). *2 LW : distance de projection minimale lorsque vous utilisez l’objectif-zoom LT : distance de projection maximale lorsque vous utilisez l’objectif-zoom (Unité...
Page 39: Plage De Projection [Géométrie]
Chapitre 2 Mise en route — Installation Distance entre le projecteur Formule et l’écran = A1 + 0,200 Attention f La dimension L4 n’est pas la distance entre la surface arrière du projecteur et le mur, mais la distance entre la surface arrière du projecteur et la surface de l’écran.
Page 40 Chapitre 2 Mise en route — Installation État standard Seul le paramètre Seul le paramètre [CORRECTION DE TRAPÈZE] et [CORRECTION [CORRECTION DE [CORRECTION COURBE] COURBE] sont utilisés ensemble TRAPÈZE] est utilisé est utilisé N° de modèle de Angle de Angle de Angle de Angle de l’objectif de...
Page 41: Lorsque Le Rapport D'aspect De L'écran Est
Chapitre 2 Mise en route — Installation Distance de projection de chaque objectif de projection Une erreur de ±5 % dans des distances de projection énumérées peut se produire. Lorsque [GÉOMÉTRIE] est utilisé, la distance est corrigée pour devenir inférieure à la taille d’image spécifiée. r Lorsque le rapport d’aspect de l’écran est 16:10 (Unité...
Page 42 Chapitre 2 Mise en route — Installation (Unité : m) Type d’objectif Objectif à focale fixe N° de modèle de l’objectif de ET-DLE055 ET-DLE035 projection Rapport de la distance de projection 0,785:1 0,380:1 Distance entre Distance Position Distance Taille de l’image projetée le projecteur et l’écran projection...
Page 43 Chapitre 2 Mise en route — Installation (Unité : m) Type d’objectif Objectif zoom Position en hauteur (H) N° de modèle de l’objectif de Objectif-zoom ET-DLE250 ET-DLE350 ET-DLE450 projection standard/ Rapport de la distance de projection 2,27-3,62:1 3,58-5,45:1 5,36-8,58:1 ET-DLE170/ Taille de l’image projetée Distance de projection (L) ET-DLE085/ ET-DLE105/...
Page 44 Chapitre 2 Mise en route — Installation r Lorsque le rapport d’aspect de l’écran est 4:3 (Unité : m) Type d’objectif Objectif zoom Objectif-zoom N° de modèle de l’objectif de standard/ ET-DLE060 ET-DLE085 ET-DLE105 ET-DLE150 projection ET-DLE170 Rapport de la distance de projection 2,06-2,90:1 0,724-0,965:1 0,943-1,18:1...
Page 45: Formule De Calcul De La Distance De Projection Par Rapport À L'objectif De Projection
Chapitre 2 Mise en route — Installation (Unité : m) Type d’objectif Objectif à focale fixe N° de modèle de l’objectif de ET-DLE055 ET-DLE035 projection Rapport de la distance de projection 0,946:1 0,456:1 Distance entre Distance Position Distance Taille de l’image projetée le projecteur et l’écran projection...
Page 46: Objectif À Focale Fixe (N° De Modèle : Et-Dle055)
Chapitre 2 Mise en route — Installation Rapport de la Formule de calcul de la distance de projection (L) N° de modèle de l’objectif de Rapport distance de projection d’aspect Mini. (LW) Maxi. (LT) projection 3,58 - 5,45:1 16:10 = 3,1000 x SD - 0,1351 = 4,6843 x SD - 0,1346 ET-DLE350 3,58 - 5,45:1...
Page 47: Retrait/Fixation De L'objectif De Projection
Avant de fixer l’objectif de projection, retirez le cache-objectif qui y est attaché. f Panasonic n’est pas responsable des éventuels dommages ou dysfonctionnements du produit résultant de l’utilisation des objectifs de projection qui ne seraient pas fabriqués par Panasonic. Utilisez toujours l’objectif-zoom standard fourni avec le projecteur ou l’objectif de projection spécifié.
Page 48: Chapitre 2 Mise En Route - Retrait/Fixation De L'objectif De Projection
Chapitre 2 Mise en route — Retrait/Fixation de l’objectif de projection Fixation de l’objectif de projection Fixez l’objectif de projection grâce à la procédure suivante. Rainure du guide Guide (ii) Objectif de projection Couvercle de support d’objectif Fig. 1 Fig. 2 Fig.
Page 49: Chapitre 2 Mise En Route - Raccordement
Chapitre 2 Mise en route — Raccordement Raccordement Avant le raccordement f Avant le raccordement, lisez attentivement le manuel d’utilisation du périphérique externe qui va être relié. f Mettez le commutateur d’alimentation de tous les périphériques sur la position hors tension avant le raccordement des câbles.
Page 50: Exemple De Branchement : Appareil Audio/Vidéo
Chapitre 2 Mise en route — Raccordement Attributions des broches et noms des signaux de la borne <HDMI IN> N° de N° de Vue extérieure Nom du signal Nom du signal broche broche Données T.M.D.S 2+ (11) Protection horloge T.M.D.S Broches avec des numéros pairs de (2) Protection données T.M.D.S 2 (12) Horloge T.M.D.S-...
Page 51: Pour La Borne
Chapitre 2 Mise en route — Raccordement f Pour le câble HDMI, utilisez un câble HDMI High Speed conforme aux normes HDMI. Cependant, lorsque le signal vidéo 4K suivant dépassant la vitesse de transmission prise en charge du câble HDMI High Speed doit être reçu, utilisez le câble HDMI prenant en charge la transmission à...
Page 52: Exemple De Branchement Utilisant Digital Link
Chapitre 2 Mise en route — Raccordement g Un signal vidéo d’une profondeur de couleur et d’une gradation aux spécifications élevées telles que 3840 x 2160/60p 4:2:2/36 bits ou 3840 x 2160/60p 4:4:4/24 bits Il se peut que des images soient interrompues ou ne soient pas projetées lorsqu’un signal vidéo dépassant la vitesse de transmission prise en charge du câble HDMI est reçu.
Page 53: Exemple De Connexion Lors De L'utilisation De La Fonction De Synchronisation De Contraste/De La Fonction De Synchronisation De L'obturateur
Web de Panasonic (https://panasonic.net/cns/projector/). Notez que la vérification des périphériques d’autres fabricants a été faite en ce qui concerne les éléments définis par Panasonic Corporation, et que toutes les opérations n’ont pas été vérifiées. Concernant les problèmes de fonctionnement ou de performances causés par les périphériques d’autres fabricants, contactez ces derniers.
Page 54: Exemple De Connexion
Chapitre 2 Mise en route — Raccordement r Exemple de connexion Branchez tous les projecteurs à relier en boucle par la connexion en cascade lors de l’utilisation de la fonction de synchronisation du contraste/de la fonction de synchronisation de l’obturateur. Le nombre de projecteurs reliés est limité...
Page 55: Chapitre 3 Opérations De Base
Opérations de base Chapitre 3 Ce chapitre décrit les opérations de base pour démarrer. FRANÇAIS - 55...
Page 56: Mise Sous/Hors Tension Du Projecteur
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Mise sous/hors tension du projecteur Branchement du cordon d’alimentation Assurez-vous que le cordon d’alimentation fourni est bien fixé à la borne <AC IN> du projecteur pour éviter son retrait facile. Avant de brancher le cordon d’alimentation fourni au projecteur, vérifiez que le commutateur <MAIN POWER>...
Page 57: Comment Retirer Le Cordon D'alimentation
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Comment retirer le cordon d’alimentation Pour l’Inde (en cas d’utilisation du cordon d’alimentation avec la touche de verrouillage) Touche de verrouillage Fig. 1 Fig. 2 Vérifiez que le commutateur <MAIN POWER> du côté du projecteur est positionné du côté <OFF> et débranchez la fiche d’alimentation de la prise murale.
Page 58: Voyant D'alimentation
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Voyant d’alimentation Signale l’état de l’alimentation. Vérifiez l’état du voyant d’alimentation <ON (G)/STANDBY (R)> avant d’utiliser le projecteur. Voyant d’alimentation <ON (G)/STANDBY (R)> État de l’indicateur État du projecteur Éteint L’alimentation principale est coupée.
Page 59: Mise Sous Tension Du Projecteur
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Mise sous tension du projecteur Pour utiliser l’objectif de projection optionnel, fixez l’objectif de projection avant la mise sous tension du projecteur. Retirez en premier le cache-objectif. Raccordez le cordon d’alimentation au projecteur. Branchez la fiche d’alimentation à...
Page 60: Lorsque L'écran De Réglage Initial Est Affiché
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Lorsque l’écran de réglage initial est affiché Lors de la première mise sous tension du projecteur après l’achat, ou lors de l’exécution de la fonction du menu [RÉGLAGE PROJECTEUR] → [INITIALISER] → [TOUTES LES DONNÉES UTILISATEUR], l’écran de réglage de la mise au point s’affiche après le démarrage de la projection, puis l’écran [REGLAGES INITIAUX] s’affiche.
Page 61: Réglages Initiaux (Réglage De Fonctionnement)
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Réglages initiaux (réglage de fonctionnement) Réglez les éléments concernant la méthode d’opération en fonction de la durée d’utilisation et de l’utilisation du projecteur. Après avoir terminé les réglages initiaux, vous pouvez changer les réglages de chaque élément du menu [RÉGLAGE PROJECTEUR].
Page 62: Pour Régler Le Projecteur Sur La Base De La Luminance
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Appuyez sur as pour sélectionner [PUISS. LAMPE]. Appuyez sur qw pour régler. Réglage Opération Plage de réglage Luminosité Durée d’utilisation (estimation) L’écran s’éclaircit. La durée d’utilisation raccourcit. Appuyez sur w. 8,0 % - 100,0 % La durée d’utilisation se Appuyez sur q.
Page 63: Réglages Initiaux (Mode De Veille)
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Réglages initiaux (réglage d’installation) Définissez [FAÇADE/ARRIÉRE] et [SOL/PLA.] dans [MÉTHODE DE PROJECTION] en fonction du mode d’installation. Pour plus de détails, reportez-vous à la section « Mode d’installation » (x page 35). Après avoir terminé...
Page 64: Réglages Initiaux (Réglage De L'écran)
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Réglages initiaux (réglage de l’écran) Réglez le format de l’écran (rapport d’aspect) et la position d’affichage de l’image. Après avoir terminé les réglages initiaux, vous pouvez changer les réglages de chaque élément du menu [OPTION D'AFFICHAGE] →...
Page 65: Réglages Initiaux (Date Et Heure)
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Appuyez sur la touche <ENTER> pour procéder aux réglages initiaux. Remarque f Dans le réglage par défaut, le fuseau horaire du projecteur est réglé sur +09:00 (heure légale du Japon et de la Corée). Modifiez le réglage dans le menu [RÉGLAGE PROJECTEUR] →...
Page 66: Mise Hors Tension Du Projecteur
Chapitre 3 Opérations de base — Mise sous/hors tension du projecteur Appuyez sur la touche de sélection d’entrée (<RGB1> et <RGB2> ou <RGB1/2>, <DIGITAL LINK>, <DVI-D>, <SDI>, <HDMI>) pour sélectionner l’entrée. Réglez l’inclinaison avant, arrière et latérale du projecteur à l’aide des pieds réglables. (x page 46) Appuyez sur la touche <SHIFT>...
Page 67: Chapitre 3 Opérations De Base - Projection
Chapitre 3 Opérations de base — Projection Projection Vérifiez la connexion du périphérique externe (x page 49) et le cordon d’alimentation (x page 56), puis mettez le projecteur sous tension (x page 59) pour démarrer la projection. Sélectionnez l’image à projeter et réglez son apparence.
Page 68: Réglage De La Mise Au Point, Du Zoom Et Du Déplacement De L'objectif
Chapitre 3 Opérations de base — Projection Réglage de la mise au point, du zoom et du déplacement de l’objectif Réglez la mise au point, le zoom et le déplacement de l’objectif si l’image projetée à l’écran ou sa position est décalée, même si le projecteur et l’écran sont installés dans les bonnes positions.
Page 69: Réglage De L'équilibre De La Mise Au Point
Chapitre 3 Opérations de base — Projection Réglage de l’équilibre de la mise au point Si la taille de l’image projetée est modifiée, l’équilibre de la mise au point au centre et à la périphérie de l’image risque d’être perdu. f Lorsque l’objectif de projection suivant est utilisé, l’équilibre de la mise au point au centre et à la périphérie de l’image projetée peut être ajusté...
Page 70: Définition Du Type D'objectif
Chapitre 3 Opérations de base — Projection Tournez la bague de réglage de la mise au point périphérique à la main pour régler la mise au point dans la périphérie de l’écran. Bague de réglage de la mise au point périphérique Vérifiez à...
Page 71: À Partir De L'écran De Réglage De Déplacement De L'objectif
Chapitre 3 Opérations de base — Projection Appuyez sur la touche <ENTER>. f L’écran [LENTILLE] s’affiche. Appuyez sur as pour sélectionner [POSITION INITIALE DE LENTILLE]. Appuyez sur la touche <ENTER>. f L’écran de confirmation s’affiche. Appuyez sur qw pour sélectionner [EXÉCUTER], puis appuyez sur la touche <ENTER>. f L’objectif de projection se place à...
Page 72: Plage De Déplacement De L'objectif
Chapitre 3 Opérations de base — Projection Plage de déplacement de l’objectif Le projecteur peut régler la position de l’image projetée dans la plage de déplacement de l’objectif pour chaque objectif de projection en fonction de la position de l’image projetée dans sa position initiale (position de projection standard).
Page 73: Fonctionnement Avec La Télécommande
Chapitre 3 Opérations de base — Fonctionnement avec la télécommande Fonctionnement avec la télécommande Utilisation de la fonction d’obturateur Si vous n’utilisez pas le projecteur pendant un certain temps, pendant la pause lors d’une réunion par exemple, vous pouvez éteindre momentanément l’image. Touche Appuyez sur la touche <SHUTTER>.
Page 74: Chapitre 3 Opérations De Base - Fonctionnement Avec La Télécommande
Chapitre 3 Opérations de base — Fonctionnement avec la télécommande Utilisation de la fonction de configuration automatique La position de l’image lorsque le signal DVI-D/HDMI est entré ou la résolution, la phase d’horloge et la position de l’image lorsque le signal RGB analogique est entré peuvent être réglées automatiquement. (Le signal RGB analogique est un signal structuré...
Page 75: Utilisation De La Fonction D'état
Utilisation de la fonction d’état Affichez l’état du projecteur. Touche Appuyez sur la touche <STATUS>. f L’écran [ÉTAT] s’affiche. ÉTAT MODÈLE DE PROJECTEUR PT-RZ120 NUMÉRO DE SÉRIE 123456789012 DURÉE PROJECTEUR 10000h DURÉE LAMPE 10000h / 10000h TEMPS D'ÉCLAIRAGE CONTINU 1h 23m VERSION PPALE/SECOND.
Page 76 Chapitre 3 Opérations de base — Fonctionnement avec la télécommande Remarque f Lorsque le numéro ID de la télécommande est réglé sur [0], vous pouvez commander le projecteur indépendamment du réglage du numéro ID du boîtier du projecteur, tout comme lors du réglage de [TOUT]. f Réglez le numéro ID du boîtier du projecteur dans le menu [RÉGLAGE PROJECTEUR] →...
Page 77: Chapitre 4 Réglages
Réglages Chapitre 4 Ce chapitre décrit les configurations et les réglages que vous pouvez effectuer à l’aide du menu à l’écran. FRANÇAIS - 77...
Page 78: Navigation Dans Le Menu
Chapitre 4 Réglages — Navigation dans le menu Navigation dans le menu Le menu à l’écran (Menu) est utilisé pour exécuter les divers réglages et ajustements du projecteur. Naviguer dans les menus Procédure de fonctionnement Touche Appuyez sur la touche <MENU> de la télécommande ou du panneau de commande. f L’écran [MENU PRINCIPAL] s’affiche.
Page 79: Réinitialisation Des Valeurs D'ajustement Aux Réglages D'usine
Chapitre 4 Réglages — Navigation dans le menu Appuyez sur les touches as pour sélectionner un sous-menu, puis appuyez sur les touches qw ou la touche <ENTER> pour modifier ou ajuster les paramètres. f Certains éléments changent dans l’ordre suivant à chaque pression de qw. f Pour certains éléments, appuyez sur qw pour afficher un écran d’ajustement individuel avec une échelle de distance comme indiqué.
Page 80: Sous-Menu
Chapitre 4 Réglages — Navigation dans le menu Élément de menu principal Mode [SIMPLE] Page [POSITION] [MENU AVANÇÉ] ― [LANGUE À L'ÉCRAN(LANGUAGE)] [OPTION D'AFFICHAGE] [RÉGLAGE PROJECTEUR] [MIRE DE TEST] [LISTE SIGNAUX ENREGISTRÉS] [SÉCURITÉ] ― [RÉG.RÉSEAU] Sous-menu Le sous-menu de l’élément du menu principal sélectionné s’affiche et vous pouvez régler et ajuster les éléments dans le sous-menu.
Page 81 Chapitre 4 Réglages — Navigation dans le menu [MENU AVANÇÉ] Élément de sous-menu Réglages d’usine Mode [SIMPLE] Page [DIGITAL CINEMA REALITY] [AUTO] ― [EFFACEMENT] ― ― [RÉSOLUTION ENTRÉE] ― ― [POSITION DU CLAMP] [24] ― [FUSION BORDURE] [NON] ― [RÉGLAGE RETARD] [NORMAL] ―...
Page 82 Chapitre 4 Réglages — Navigation dans le menu Élément de sous-menu Réglages d’usine Mode [SIMPLE] Page [DEMARRAGE INITIAL] [DERNIER REGLAGE] ― [ENTRÉE AU DÉMARRAGE] [DERNIERE ENTRÉE] ― [DATE ET HEURE] ― [PLANIFICATEUR] [NON] ― [MULTI PROJECTOR SYNC] ― ― [RS-232C] ― [MODE REMOTE2] [DÉFAUT] ―...
Page 83: Chapitre 4 Réglages - Menu [Image]
Chapitre 4 Réglages — Menu [IMAGE] Menu [IMAGE] Sur l’écran de menu, sélectionnez [IMAGE] dans le menu principal, puis sélectionnez un élément du sous- menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 84: [Couleur]
Chapitre 4 Réglages — Menu [IMAGE] Appuyez sur qw ou sur la touche <ENTER>. f L’écran d’ajustement individuel [LUMINOSITÉ] s’affiche. Appuyez sur qw pour régler le niveau. Fonctionnement Réglage Plage de réglage Appuyez sur w. Augmente la luminosité des parties sombres (noires) de l’écran. -31 - +31 Réduit la luminosité...
Page 85 Chapitre 4 Réglages — Menu [IMAGE] f Les valeurs de température de couleur numériques sont des lignes directrices. Réglage de la balance des blancs désirée Appuyez sur as pour sélectionner [TEMPÉRATURE DE COULEUR]. Appuyez sur qw ou sur la touche <ENTER>. f L’écran d’ajustement individuel [TEMPÉRATURE DE COULEUR] s’affiche.
Page 86: [Gain Blanc]
Chapitre 4 Réglages — Menu [IMAGE] f L’écran [BALANCE BLANC CHAUD] s’affiche. Appuyez sur as pour sélectionner [ROUGE], [VERT] ou [BLEU]. Appuyez sur qw pour régler le niveau. Remarque f Ajustez correctement [TEMPÉRATURE DE COULEUR]. Toutes les couleurs ne seront pas correctement affichées si un réglage adéquat n’est pas effectué.
Page 87: [System Daylight View]
Chapitre 4 Réglages — Menu [IMAGE] Utilise les données gamma enregistrées par l’utilisateur. [UTILISATEUR] (L’enregistrement exige un logiciel distinct. Consultez votre revendeur.) [1.8] [2.0] Sélectionnez cette option pour que les images soient comme vous le souhaitez. [2.2] Changement du nom [UTILISATEUR] Appuyez sur as pour sélectionner [GAMMA].
Page 88: [Réduction De Bruit]
Chapitre 4 Réglages — Menu [IMAGE] [RÉDUCTION DE BRUIT] Vous pouvez réduire le bruit lorsque l’image d’entrée est dégradée et que du bruit apparaît dans le signal d’image. Appuyez sur as pour sélectionner [RÉDUCTION DE BRUIT]. Appuyez sur qw ou sur la touche <ENTER>. f L’écran d’ajustement individuel [RÉDUCTION DE BRUIT] s’affiche.
Page 89 Chapitre 4 Réglages — Menu [IMAGE] Élément de réglage Détails [NIVEAU DE SIGNAL CLAIR] Règle la source lumineuse lorsque le niveau de luminosité du signal (Réglage du niveau de vidéo reçu devient inférieur à la valeur réglée. Plus la valeur est luminosité...
Page 90: [Sélection Système]
Chapitre 4 Réglages — Menu [IMAGE] [SÉLECTION SYSTÈME] Le projecteur va automatiquement détecter le signal d’entrée, mais vous pouvez régler manuellement la méthode du système lorsqu’un signal instable est relié. Réglez la méthode du système qui correspond au signal d’entrée. Appuyez sur as pour sélectionner [SÉLECTION SYSTÈME]. Appuyez sur la touche <ENTER>.
Page 91: Vidéo Compatible Avec Srgb
Chapitre 4 Réglages — Menu [IMAGE] Vidéo compatible avec sRGB sRGB est une norme internationale (IEC61966-2-1) de reproduction des couleurs définie par l’IEC (International Electrotechnical Commission). Réglez en fonction des étapes suivantes pour reproduire des couleurs plus fidèles, conformes avec sRGB. Réglez [APPARIEMENT COULEUR] sur [NON].
Page 92: Chapitre 4 Réglages - Menu [Position]
Chapitre 4 Réglages — Menu [POSITION] Menu [POSITION] Sur l’écran de menu, sélectionnez [POSITION] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 93: [Zoom]
Chapitre 4 Réglages — Menu [POSITION] [STANDARD] Affiche les images sans changer le rapport d’aspect des signaux d’entrée. Le projecteur identifie l’ID de la vidéo (VID) incrusté dans les signaux vidéo et affiche l’image en [AUTOMATIQUE] passant automatiquement aux tailles d’écran entre 4:3 et 16:9. Cette fonction est efficace pour les signaux 480/60i et 480/60p.
Page 94: [Rég.phase]
Chapitre 4 Réglages — Menu [POSITION] Remarque f Lorsque le menu [POSITION] → [ASPECT] est réglé sur [DIRECT], [ZOOM] ne peut pas être ajusté. Lorsque [ASPECT] est réglé sur [STANDARD] Appuyez sur as pour sélectionner [ZOOM]. Appuyez sur la touche <ENTER>. f L’écran [ZOOM] s’affiche.
Page 95 Chapitre 4 Réglages — Menu [POSITION] Appuyez sur qw pour changer d’élément. f Les éléments changent à chaque pression de la touche. [NON] Ne réalise pas le réglage géométrique. [CORRECTION DE TRAPÈZE] Ajuste toute distorsion trapézoïdale de l’image projetée. [CORRECTION DES ANGLES] Ajuste n’importe quelle distorsion dans les quatre coins de l’image projetée. [CORRECTION COURBE] Ajuste toute distorsion curviligne de l’image projetée.
Page 96 Chapitre 4 Réglages — Menu [POSITION] [CORRECTION COURBE] [RAPPORT OPTIQUE] Réglez le rapport de projection. Sélectionnez la valeur proche de la distance de projection réelle divisée par la largeur de l’image projetée ici. [TRAPÈZE VERTICAL] [TRAPÈZE HORIZONTAL] [COURBE VERTICALE] [COURBE HORIZONTALE] [ÉQUILIBRAGE VERTICAL] [ÉQUILIBRAGE HORIZONTAL] [MAINTIEN RAPPORT D'ASPECT]...
Page 97 Chapitre 4 Réglages — Menu [POSITION] [CORRECTION DES ANGLES] [SUPÉRIEUR GAUCHE] [SUPÉRIEUR DROIT] [INFÉRIEUR GAUCHE] [INFÉRIEUR DROIT] [LINEARITY] Direction horizontale Direction verticale [GRILLE LIBRE] Un réglage plus précis est possible en sélectionnant les points ou les lignes à corriger. Pour plus de détails sur l’opération, reportez-vous à la section « Réglage de la distorsion avec [GRILLE LIBRE] » (x page 97). Réglage à...
Page 98 Chapitre 4 Réglages — Menu [POSITION] Effectue le réglage à l’aide du motif de la bordure extérieure (il y a deux lignes de chaque [2x2] verticalement et horizontalement, comme un quadrillage). Effectue le réglage à l’aide du motif de grille divisée en deux dans le sens horizontal, ainsi que dans [3x3] le sens vertical.
Page 99: Initialisation Des Réglages De [Grille Libre]
Chapitre 4 Réglages — Menu [POSITION] 18) Appuyez sur la touche <ENTER>. f L’écran bascule vers le mode de sélection du point de contrôle. 19) Appuyez sur asqw pour sélectionner le point de contrôle. f Déplacez le marqueur sur l’intersection des quadrillages à régler. f Lorsque [LIGNE HORIZONTALE] est sélectionné...
Page 100 Chapitre 4 Réglages — Menu [POSITION] Remarque f Les données de correction de [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES], [CORRECTION COURBE], [PC-1], [PC-2] et [PC-3] ne peuvent pas toutes être initialisées en même temps. Pour initialiser toutes les données de correction, sélectionnez chaque élément et exécutez [INITIALISER] individuellement. f Lorsque le menu [RÉGLAGE PROJECTEUR] →...
Page 101: Menu [Menu Avançé]
Chapitre 4 Réglages — Menu [MENU AVANÇÉ] Menu [MENU AVANÇÉ] Sur l’écran de menu, sélectionnez [MENU AVANÇÉ] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 102: Chapitre 4 Réglages - Menu [Menu Avançé]
Chapitre 4 Réglages — Menu [MENU AVANÇÉ] Correction Élément Fonctionnement Réglage Plage de réglage d’effacement La zone d’effacement Appuyez sur w. se déplace vers la droite. Coté gauche de [GAUCHE] l’écran La zone d’effacement Appuyez sur q. se déplace vers la gauche.
Page 103 Chapitre 4 Réglages — Menu [MENU AVANÇÉ] Appuyez sur qw pour changer d’élément. f Les éléments changent à chaque pression de la touche. [NON] Désactive la fonction de fusion des bords. Utilisez la valeur de réglage préréglée dans le projecteur pour l’inclination de la zone de fusion [OUI] bordure.
Page 104: [Réglage Retard]
Chapitre 4 Réglages — Menu [MENU AVANÇÉ] 15) Appuyez sur as pour sélectionner [SUPÉRIEUR], [INFÉRIEUR], [GAUCHE] ou [DROIT] sous [LARGEUR DE LA BORDURE NOIRE]. 16) Appuyez sur qw pour régler la région (largeur) de l’ajustement [LARGEUR DE LA BORDURE NOIRE]. 17) Appuyez sur as pour sélectionner [ZONE CORRECTION TRAPÈZE SUP.], [ZONE CORRECTION TRAPÈZE INF.], [ZONE CORRECTION TRAPÈZE G.] ou [ZONE CORRECTION TRAPÈZE D.].
Page 105: [Mode Trame]
Chapitre 4 Réglages — Menu [MENU AVANÇÉ] Appuyez sur qw pour changer d’élément. f Les éléments changent à chaque pression de la touche. [NORMAL] Réglage standard. [RAPIDE] Simplifie le traitement d’image pour réduire le retard de trame de l’image. Règle le retard de trame de l’image pour être constant indépendamment de la position ou de [FIXE] l’agrandissement de l’image.
Page 106: Chapitre 4 Réglages - Menu [Langue À L'écran(Language)]
Chapitre 4 Réglages — Menu [LANGUE À L'ÉCRAN(LANGUAGE)] Menu [LANGUE À L'ÉCRAN(LANGUAGE)] Sur l’écran de menu, sélectionnez [LANGUE À L'ÉCRAN(LANGUAGE)] dans le menu principal, puis affichez le sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 107: Chapitre 4 Réglages - Menu [Option D'affichage]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Menu [OPTION D'AFFICHAGE] Sur l’écran de menu, sélectionnez [OPTION D'AFFICHAGE] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 108: [Correction De Couleur]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur qw pour sélectionner [MESURE]. Appuyez sur la touche <ENTER>. f L’écran [APPARIEMENT COULEUR:MESURE] s’affiche. Appuyez sur as pour sélectionner [DONNÉES MESURÉES]. Appuyez sur la touche <ENTER>. f L’écran [DONNÉES MESURÉES] s’affiche. Mesurez la luminance actuelle (Y) et les coordonnées de chromaticité (x, y) à l’aide d’un colorimètre. Appuyez sur as pour sélectionner une couleur, puis appuyez sur qw pour la valider.
Page 109: [Signal Auto]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur qw pour commuter l’élément [FORMAT D'ÉCRAN]. f Les éléments changent à chaque pression de la touche. [FORMAT D'ÉCRAN] Plage lorsque [POSITION IMAGE] est sélectionné [16:10] Non ajustable. [4:3] Ajuste la position horizontale entre -160 et 160. [16:9] Ajuste la position verticale entre -60 et 60.
Page 110: [Réglage Entrée Auxiliaire]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Remarque f La configuration automatique du signal peut être exécutée lors de l’entrée de signaux analogiques RGB composés de points tels que des signaux d’ordinateur ou des signaux DVI-D/HDMI. Réglage automatique de la position Appuyez sur as pour sélectionner [RÉGLAGE AUTOMATIQUE].
Page 111 Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur as pour sélectionner [COMMUTATION AUTOMATIQUE]. f Il n’est pas possible de sélectionner [COMMUTATION AUTOMATIQUE] lorsque [MODE ENTRÉE AUXILIAIRE] est réglé sur [NON]. Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. Bascule automatiquement vers l’entrée secondaire (entrée primaire) lorsque le signal d’entrée de [EN SERVICE] l’entrée primaire (entrée secondaire) est perturbé.
Page 112: [Rgb In]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur la touche <ENTER>. f L’écran [MODE ENTRÉE AUXILIAIRE] s’affiche. Appuyez sur as pour sélectionner la combinaison des entrées DVI-D et HDMI et appuyez sur la touche <ENTER>. Appuyez sur la touche <MENU>. f L’écran [RÉGLAGE ENTRÉE AUXILIAIRE] s’affiche.
Page 113: [Dvi-D In]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur la touche <ENTER>. f L’écran [RGB IN] s’affiche. Appuyez sur as pour sélectionner [MODE EDID RGB2]. Appuyez sur la touche <ENTER>. f L’écran [MODE EDID RGB2] s’affiche. Appuyez sur qw pour activer [MODE EDID]. f Les éléments changent à...
Page 114 Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Sélectionnez cet élément lorsque le signal émis par la borne DVI-D d’un périphérique externe (tel [0-255:PC] qu’un ordinateur) est reçu par la borne <DVI-D IN>. Sélectionnez cet élément lorsque le signal émis par la borne HDMI du périphérique externe (tel qu’un [16-235] lecteur de disque Blu-ray) est reçu par la borne <DVI-D IN>...
Page 115: [Hdmi In]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur qw pour sélectionner [FRÉQ. BALAYAGE VERTICAL]. f Sélectionnez [60Hz], [50Hz], [30Hz], [25Hz] ou [24Hz] lorsque [1920x1080p] est sélectionné pour [RÉSOLUTION]. f Sélectionnez [60Hz], [50Hz] ou [48Hz] lorsque [1920x1080i] est sélectionné pour [RÉSOLUTION]. f Sélectionnez [60Hz] ou [50Hz] quand les paramètres suivants ne sont pas sélectionnés pour [RÉSOLUTION].
Page 116 Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Commute sur l’EDID correspondant au signal vidéo 4K (4 096 x 2 160 points au maximum, fréquence [4K/30p] de balayage vertical maximale de 30 Hz). Commute sur l’EDID correspondant au signal vidéo 2K (1 920 x 1 200 points au maximum) ou [2K] inférieur.
Page 117: [Digital Link In]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] [DIGITAL LINK IN] Réglez cet élément selon l’entrée de signal vidéo dans la borne <DIGITAL LINK/LAN>. Réglage de [NIVEAU DU SIGNAL] sous [DIGITAL LINK IN] Appuyez sur as pour sélectionner [DIGITAL LINK IN]. Appuyez sur la touche <ENTER>. f L’écran [DIGITAL LINK IN] s’affiche.
Page 118: [Sdi In]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur la touche <ENTER>. f L’écran [MODE EDID DIGITAL LINK] s’affiche. Appuyez sur qw pour changer d’élément. f Les éléments changent à chaque pression de la touche. [DÉFAUT] Réglage standard. [ADAPTATION IMAGE] Modifie les données EDID selon le réglage [FORMAT D'ÉCRAN]. [UTILISATEUR] Règle les éléments [RÉSOLUTION] et [FRÉQ.
Page 119 Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur la touche <ENTER>. f L’écran [SDI IN] s’affiche. Appuyez sur as pour sélectionner [3G-SDI MAPPING]. Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. [AUTO] Sélectionne automatiquement [NIVEAU A] ou [NIVEAU B].
Page 120: [Menu A L'écran]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] [64-940] En règle générale, utilisez ce réglage. [4-1019] Sélectionnez cette option si le gris s’affiche en noir. [MENU A L'ÉCRAN] Réglez le menu à l’écran. Réglage de [POSITION OSD] Réglez la position de l’écran de menu (OSD). Appuyez sur as pour sélectionner [MENU A L'ÉCRAN].
Page 121: Réglage De [Mémoire Osd]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Sélectionnez le blanc. Sélectionnez le vert. Sélectionnez la couleur pêche. Sélectionnez le marron. Réglage de [MÉMOIRE OSD] Réglez et maintenez la position du curseur de l’écran du menu (OSD). Appuyez sur as pour sélectionner [MENU A L'ÉCRAN]. Appuyez sur la touche <ENTER>.
Page 122: [Mode De Menu]
Affiche l’image enregistrée par l’utilisateur. Remarque f Pour créer et enregistrer l’image [LOGO UTIL.], utilisez « Logo Transfer Software ». Le logiciel peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). [DÉMARRAGE LOGO] Réglez l’affichage du logo lorsque le projecteur est allumé.
Page 123: [Uniformite]
Pour créer et enregistrer l’image [LOGO UTIL.], utilisez « Logo Transfer Software ». Le logiciel peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). f Si le menu [RÉGLAGE PROJECTEUR] → [DEMARRAGE RAPIDE] est réglé sur [OUI], le logo de démarrage n’est pas affiché lorsque la projection démarre avant que le temps spécifié...
Page 124: [Reglage Obturateur]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] [REGLAGE OBTURATEUR] Réglez l’opération de la fonction d’obturateur. Réglage de [OUVERTURE PROGRESSIVE] ou [FERMETURE PROGRESSIVE] Réglez l’effet de fondu en ouverture et de fondu en fermeture de l’image quand la fonction d’obturateur est en cours d’utilisation.
Page 125: [Gel D'image]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Appuyez sur la touche <ENTER>. f L’écran [MULTI PROJECTOR SYNC] s’affiche. Appuyez sur as pour sélectionner [MODE]. Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. Sélectionnez cet élément lorsque la fonction de synchronisation de contraste et la fonction de [NON] synchronisation d’obturateur ne sont pas utilisées.
Page 126: [Moniteur De Profil]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] [MONITEUR DE PROFIL] Utilisez les signaux d’entrée à partir du périphérique externe raccordé pour un affichage sous forme d’onde. Vérifiez que le niveau des signaux de sortie vidéo (luminance) se situe à l’intérieur de la plage recommandée pour le projecteur et procédez au réglage.
Page 127: [Desactivation Puce Dlp]
Chapitre 4 Réglages — Menu [OPTION D'AFFICHAGE] Réglez les zones rouge sombre. f Utilisez [ROUGE] dans [BALANCE BLANC FROID] pour régler le niveau 0 % de noir du signal vidéo à la position 0 % du moniteur d’ondulation. Réglez les zones rouge vif. f Utilisez [ROUGE] dans [BALANCE BLANC CHAUD] pour régler le niveau 100 % de blanc du signal vidéo à...
Page 128: Menu [Réglage Projecteur]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Menu [RÉGLAGE PROJECTEUR] Sur l’écran de menu, sélectionnez [RÉGLAGE PROJECTEUR] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 129: Chapitre 4 Réglages - Menu [Réglage Projecteur]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Détecte automatiquement l’attitude du projecteur par le capteur d’angle intégré. [AUTO] Réglez [AUTO] normalement. [SOL] Sélectionnez cet élément pour une installation du projecteur sur un bureau, etc. Sélectionnez cet élément pour une installation du projecteur en utilisant le Support de montage au [PLA.] plafond (optionnel).
Page 130: [Réglage Fonct.]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [CALIBRATION OPTIQUE] Détectez la valeur limite de réglage de déplacement de l’objectif et exécutez l’étalonnage dans la plage de réglage. Appuyez sur qw pour sélectionner [LENTILLE]. Appuyez sur la touche <ENTER>. f L’écran [LENTILLE] s’affiche. Appuyez sur as pour sélectionner [CALIBRATION OPTIQUE].
Page 131 Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [UTILISATEUR1] [UTILISATEUR2] [NIV. MAX. PUISS. LAMPE] et [PUISS. LAMPE] peuvent être réglés individuellement. [UTILISATEUR3] *1 La durée d’utilisation est estimée lorsque le menu [IMAGE] → [CONTRASTE DYNAMIQUE] est réglé sur [3]. Appuyez sur as pour sélectionner [APPLIQUER]. Appuyez sur la touche <ENTER>.
Page 132: Corrélation Entre La Luminance Et La Durée D'utilisation
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Réglage Opération Plage de réglage Luminosité Durée d’utilisation (estimation) Appuyez sur w. L’écran s’éclaircit. La durée d’utilisation raccourcit. 8,0 % - 100,0 % La durée d’utilisation se L’écran s’obscurcit. Appuyez sur q. prolonge. Appuyez sur as pour sélectionner [APPLIQUER]. Appuyez sur la touche <ENTER>.
Page 133: [Puiss. Lampe]
Synchronise au moins neuf projecteurs en utilisant un ordinateur et un logiciel dédié « Multi [PC] Monitoring & Control Software » *1 « Multi Monitoring & Control Software » peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). f Passez à l’étape 9) lorsque [PC] est sélectionné. FRANÇAIS - 133...
Page 134 Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Appuyez sur as pour sélectionner [LIEN]. Appuyez sur qw pour changer d’élément. f Les éléments changent à chaque pression de la touche. Effectue une correction avec le capteur de luminosité sur un projecteur sans se synchroniser avec les autres projecteurs.
Page 135: Affichage De [État Du Contrôle De Luminosité]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] f La variation de luminosité peut augmenter en raison de la poussière s’accumulant sur l’objectif, l’écran ou l’intérieur du projecteur, selon l’environnement d’installation du projecteur. f Si la variation de luminosité a augmenté en raison du vieillissement de la source lumineuse ou si vous avez remplacé la source lumineuse, réajustez le contrôle de la luminosité.
Page 136: Lorsque [Mode Constant] Est Réglé Sur [Pc]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Lorsque [MODE CONSTANT] est réglé sur [AUTO] et [LIEN] est réglé sur [GROUPE A] via [GROUPE D] L’écran indique l’état du contrôle de luminosité des projecteurs synchronisés (jusqu’à huit appareils), y compris du projecteur commandé par le menu à l’écran. ÉTAT DU CONTRÔLE DE LUMINOSITÉ...
Page 137: Exemple De Procédure De Réglage Du Contrôle De Luminosité
LUMINOSITÉ] sous tension, consultez votre revendeur. *1 « Multi Monitoring & Control Software » peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). Remarque f Si les projecteurs synchronisés ne sont pas affichés dans la liste, vérifiez ce qui suit : g Y a-t-il des périphériques avec la même adresse IP sur le réseau ?
Page 138: [Mode Standby]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [MODE STANDBY] Réglez la consommation électrique pendant la veille. Appuyez sur as pour sélectionner [MODE STANDBY]. Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. [NORMAL] Sélectionnez cet élément lors de l’utilisation de la fonction réseau pendant la veille. [ECO] Sélectionnez cet élément pour réduire la consommation électrique pendant la veille.
Page 139: [Arrêt Sans Signal]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. [HORS SERVICE] Désactive la fonction de mise hors tension Aucun signal. [10MIN.] - [90MIN.] Règle le temps en incréments de 10 minutes. [ARRÊT SANS SIGNAL] Cette fonction permet d’éteindre automatiquement la source lumineuse du projecteur lorsqu’il n’y a aucun signal d’entrée pendant une période donnée.
Page 140: [Date Et Heure]
Règle l’entrée sur DIGITAL LINK, et commute l’entrée de l’émetteur sur câble à paires torsadées [ENTRÉE1] - [ENTRÉE10] Panasonic sur l’entrée spécifiée. *1 Lorsque le périphérique optionnel prenant en charge la sortie DIGITAL LINK (N° de modèle : ET-YFB100G, ET-YFB200G) est raccordé...
Page 141: [Planificateur]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] f Si la synchronisation avec le serveur NTP échoue juste après le réglage de [SYNCHRONISATION NTP] sur [OUI], [SYNCHRONISATION NTP] revient sur [NON]. Si [SYNCHRONISATION NTP] est réglé sur [OUI] alors que le serveur NTP n’est pas sélectionné, [SYNCHRONISATION NTP] revient sur [NON].
Page 142 [SDI] Commute l’entrée sur SDI. Commute l’entrée sur DIGITAL LINK, puis commute l’entrée de [ENTRÉE1] - [ENTRÉE10] l’émetteur sur câble à paires torsadées Panasonic sur l’entrée spécifiée. [NORMAL] Accorde la priorité à la luminance. Commande l’alimentation afin d’augmenter la durée de vie de la [ECO] source lumineuse avec une luminance plus élevée.
Page 143: [Multi Projector Sync]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [MULTI PROJECTOR SYNC] Réglez la fonction de synchronisation du contraste et la fonction de synchronisation de l’obturateur. La fonction de synchronisation du contraste permet d’afficher un écran combiné avec un contraste équilibré en partageant le niveau de luminosité de l’entrée de signal vidéo à chaque projecteur lors de la construction d’un multi-affichage en reliant les images projetées de plusieurs projecteurs.
Page 144 Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Remarque f La fonction de synchronisation du contraste est opérante lorsque toutes les conditions suivantes sont remplies. g Tous les projecteurs à relier sont branchés en boucle par connexion en cascade. (64 projecteurs au maximum) g [MODE] sur un seul projecteur relié...
Page 145: [Rs-232C]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [RS-232C] Réglez les conditions de communication des bornes <SERIAL/MULTI PROJECTOR SYNC IN>/<SERIAL/MULTI PROJECTOR SYNC OUT>. Pour des détails sur la méthode de connexion pour la communication RS-232C, référez-vous à « Bornes <SERIAL/MULTI PROJECTOR SYNC IN>/<SERIAL/MULTI PROJECTOR SYNC OUT>...
Page 146: Réglage De La Réponse
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [NÉANT] [NUM.PAIR] Choisissez l’état de parité. [NUM.IMPAIR] Réglage de la réponse Appuyez sur as pour sélectionner [RS-232C]. Appuyez sur la touche <ENTER>. f L’écran [RS-232C] s’affiche. Appuyez sur as pour sélectionner [RÉPONSE (TOUT ID)]. Appuyez sur qw pour commuter l’élément.
Page 147: [État]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Appuyez sur la touche <ENTER>. f L’écran [FONCTION DU BOUTON] s’affiche. Appuyez sur as pour sélectionner une fonction. [HORS SERVICE] Désactive la touche <FUNCTION>. [MÉMOIRE SECONDAIRE] Affiche la liste de sous-mémoire. (x page 155) Commute le réglage [SÉLECTION SYSTÈME] selon le signal d’entrée de l’image projetée.
Page 148: [Clonage De Données]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Affiche la valeur de réglage du menu [RÉGLAGE PROJECTEUR] → [RÉGLAGE FONCT.] → [MODE [MODE DE FONCT.] DE FONCT.]. [NORMAL] Affiche la durée d’utilisation de la source lumineuse avec [MODE DE FONCT.] réglé sur [NORMAL]. [ECO] Affiche la durée d’utilisation de la source lumineuse avec [MODE DE FONCT.] réglé...
Page 149: Copie De Données Sur Un Autre Projecteur
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] f Menu [RÉGLAGE PROJECTEUR] → [DATE ET HEURE] → [AJUSTEMENT HORLOGE] f Menu [RÉGLAGE PROJECTEUR] → [CLONAGE DE DONNÉES] → [PROTECTION EN ÉCRITURE] f Menu [SÉCURITÉ] → [MOT DE PASSE SÉCURITÉ] f Menu [RÉG.RÉSEAU] → [RÉGLAGE RÉSEAU] f Mot de passe de sécurité...
Page 150: [Sauvegarder Les Données Utilis.]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] Réglage de [PROTECTION EN ÉCRITURE] Définissez si la copie des données à l’aide de la fonction de clonage de données est autorisée ou non. Appuyez sur as pour sélectionner [CLONAGE DE DONNÉES] sur le projecteur de destination de la copie.
Page 151: [Initialiser]
Chapitre 4 Réglages — Menu [RÉGLAGE PROJECTEUR] [INITIALISER] Restaurez les différentes valeurs de réglage à leurs réglages d’usine. Appuyez sur as pour sélectionner [INITIALISER]. Appuyez sur la touche <ENTER>. f L’écran [MOT DE PASSE SÉCURITÉ] s’affiche. Saisissez le mot de passe de sécurité et appuyez sur la touche <ENTER>. f L’écran [INITIALISER] s’affiche.
Page 152: Chapitre 4 Réglages - Menu [Mire De Test]
Chapitre 4 Réglages — Menu [MIRE DE TEST] Menu [MIRE DE TEST] Sur l’écran de menu, sélectionnez [MIRE DE TEST] dans le menu principal. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 153: Menu [Liste Signaux Enregistrés]
Chapitre 4 Réglages — Menu [LISTE SIGNAUX ENREGISTRÉS] Menu [LISTE SIGNAUX ENREGISTRÉS] Sur l’écran de menu, sélectionnez [LISTE SIGNAUX ENREGISTRÉS] dans le menu principal. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 154: Chapitre 4 Réglages - Menu [Liste Signaux Enregistrés]
Chapitre 4 Réglages — Menu [LISTE SIGNAUX ENREGISTRÉS] Effacement du signal enregistré Les signaux enregistrés peuvent être effacés. Appuyez sur asqw pour sélectionner le signal à supprimer. Appuyez sur la touche <DEFAULT> de la télécommande. f L’écran [SUPPRIMER SIGNAUX ENREGISTRÉS] s’affiche. f Pour annuler la suppression, appuyez sur la touche <MENU>...
Page 155: Mémoire Secondaire
Chapitre 4 Réglages — Menu [LISTE SIGNAUX ENREGISTRÉS] f Une icône d’élargissement s’affiche à droite de l’écran [LISTE SIGNAUX ENREGISTRÉS] lorsque [TYPE DE VERROUILLAGE] est définit sur [LARGE]. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Remarque f Passez à la plage où le signal à entrer est déterminé comme étant le même que le signal déjà enregistré. f Pour donner la priorité...
Page 156 Chapitre 4 Réglages — Menu [LISTE SIGNAUX ENREGISTRÉS] Appuyez sur asqw pour sélectionner la sous-mémoire à effacer, puis appuyez sur la touche <DEFAULT> de la télécommande. f L’écran [SUPPRIMER SIGNAUX ENREGISTRÉS] s’affiche. f Pour annuler la suppression, appuyez sur la touche <MENU> pour revenir à l’écran [LISTE MÉMOIRE SECONDAIRE].
Page 157: Menu [Sécurité]
Chapitre 4 Réglages — Menu [SÉCURITÉ] Menu [SÉCURITÉ] Sur l’écran de menu, sélectionnez [SÉCURITÉ] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 158: Chapitre 4 Réglages - Menu [Sécurité]
Remarque f Pour créer et enregistrer l’image [LOGO UTIL.], utilisez « Logo Transfer Software ». Le logiciel peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). [CHANGE TEXTE] Éditez le texte à afficher quand [TEXTE] est sélectionné sous [RÉGLAGE AFFICHAGE].
Page 159 Chapitre 4 Réglages — Menu [SÉCURITÉ] Activer/Désactiver n’importe quelle touche Appuyez sur as pour sélectionner [RÉGLAGE APPAREIL DE CONTRÔLE]. Appuyez sur la touche <ENTER>. f L’écran [RÉGLAGE APPAREIL DE CONTRÔLE] s’affiche. Appuyez sur as pour sélectionner [PANNEAU DE CONTRÔLE] ou [TÉLÉCOMMANDE]. Appuyez sur la touche <ENTER>.
Page 160: [Chgt Mot Passe Appareil De Contrôle]
Chapitre 4 Réglages — Menu [SÉCURITÉ] f Même lorsque le fonctionnement des touches de la télécommande est désactivé, le fonctionnement de la touche <ID SET> de la télécommande est activé. [CHGT MOT PASSE APPAREIL DE CONTRÔLE] Il est possible de modifier le mot de passe appareil de contrôle. Appuyez sur as pour sélectionner [CHGT MOT PASSE APPAREIL DE CONTRÔLE].
Page 161: Menu [Rég.réseau]
Chapitre 4 Réglages — Menu [RÉG.RÉSEAU] Menu [RÉG.RÉSEAU] Sur l’écran de menu, sélectionnez [RÉG.RÉSEAU] dans le menu principal, puis sélectionnez un élément du sous-menu. Reportez-vous à la section « Naviguer dans les menus » (x page 78) pour ce qui concerne l’utilisation de l’écran de menu.
Page 162: [Réglage Réseau]
Chapitre 4 Réglages — Menu [RÉG.RÉSEAU] Le contenu de l’affichage est le suivant. [DIGITAL LINK] : communication avec la méthode DIGITAL LINK. [ÉTAT LIEN] [LONGUE PORTÉE] : communication avec la méthode longue portée. [ETHERNET] : communication avec la méthode Ethernet. [NO LINK] : communication non établie. Le contenu de l’affichage est le suivant.
Page 163: [État Du Réseau]
Chapitre 4 Réglages — Menu [RÉG.RÉSEAU] [CONTRÔLE PJLink] Sélectionnez [OUI] pour commander via le protocole PJLink. Réglé sur [OUI] pour utiliser la fonction de notification PJLink. f L’écran [NOTIFICATION PJLink] s’affiche lorsque [OUI] est sélectionné et que la touche [NOTIFICATION PJLink] <ENTER>...
Page 164: [Paramètre Chaîne Art-Net]
Chapitre 4 Réglages — Menu [RÉG.RÉSEAU] Appuyez sur qw pour commuter l’élément. f Les éléments changent à chaque pression de la touche. [NON] Désactive la fonction Art-Net. [OUI(2.X.X.X)] Active la fonction Art-Net et règle l’adresse IP sur 2.X.X.X. [OUI(10.X.X.X)] Active la fonction Art-Net et règle l’adresse IP sur 10.X.X.X. [OUI(MANUEL)] Active la fonction Art-Net et utilise l’adresse IP réglée sous [RÉGLAGE RÉSEAU].
Page 165: [État Art-Net]
Chapitre 4 Réglages — Menu [RÉG.RÉSEAU] Exécute le réglage géométrique à l’aide d’un ordinateur. [MASQUE PERSONALISE] Pour utiliser PC-1, PC-2 et PC-3, le Kit de mise à niveau optionnel (N° de modèle : ET-UK20) est requis. [GEL D'IMAGE] Gèle l’image projetée. [COULEUR] Règle la saturation de couleur.
Page 166: Chapitre 5 Opérations
Opérations Chapitre 5 Ce chapitre décrit comment utiliser chaque fonction. 166 - FRANÇAIS...
Page 167: Connexion Réseau
Le logiciel d’application « Smart Projector Control » peut être utilisé pour régler et ajuster le projecteur connecté par le réseau local à l’aide d’un smartphone ou d’une tablette. Pour plus de détails, consultez le site Web de Panasonic (https://panasonic.net/cns/projector/). f Multi Monitoring & Control Software «...
Page 168: Exemple De Connexions Réseau Via Un Émetteur Sur Câble À Paires Torsadées
Web de Panasonic (https://panasonic.net/cns/projector/). Notez que la vérification des périphériques d’autres fabricants a été faite en ce qui concerne les éléments définis par Panasonic Corporation, et que toutes les opérations n’ont pas été vérifiées. Concernant les problèmes de fonctionnement ou de performances causés par les périphériques d’autres fabricants, contactez ces derniers.
Page 169: Réglage Par Défaut
Chapitre 5 Opérations — Connexion réseau Remarque f Le raccordement à un réseau existant s’effectue après avoir consulté votre administrateur réseau. r Réglage par défaut f Le réglage suivant a été défini comme valeur par défaut. [DHCP] DÉSACTIVÉ [ADRESSE IP] 192.168.0.8 [MASQUE SOUS-RÉSEAU] 255.255.255.0 [PASSERELLE PAR DÉFAUT] 192.168.0.1...
Page 170: Chapitre 5 Opérations - Fonction De Contrôle Web
Saisissez le nom d’utilisateur et le mot de passe. f Les réglages d’usine par défaut sont Nom d’utilisateur : dispuser (droits d’utilisateur)/dispadmin(droits d’administrateur) ; Mot de passe : @Panasonic. f Une modification de mot de passe est demandée lorsque la fonction de contrôle Web est utilisée pour la première fois.
Page 171: Droits Pour Chaque Compte
Chapitre 5 Opérations — Fonction de contrôle Web Pour les droits d’utilisateur Pour les droits d’administrateur Saisissez le nouveau nom d’utilisateur et le nouveau mot de passe, puis cliquez sur [Change]. f L’écran de l’étape 3) s’affiche de nouveau. Saisissez le nouveau nom d’utilisateur et le nouveau mot de passe. f Saisissez le nouveau nom d’utilisateur et le nouveau mot de passe définis à...
Page 172: Description Des Éléments
Chapitre 5 Opérations — Fonction de contrôle Web Droits Élément Fonction Droits d’utilisateur Page d’administrateur Nom d’utilisateur de [Administrator] ― Nom d’utilisateur de [User] ― [Change password] Mot de passe de [Administrator] ― Mot de passe de [User] Page d’utilisation ― [Tools] ―...
Page 173 Chapitre 5 Opérations — Fonction de contrôle Web Page [Projector status] Cliquez sur [Status] → [Projector status]. Affichez l’état du projecteur pour les éléments suivants. [PROJECTOR TYPE] 12 [INPUT] Affiche le type du projecteur. Affiche l’état de l’entrée sélectionnée. [MAIN VERSION] 13 [INTAKE AIR TEMPERATURE] Affiche la version du micrologiciel du projecteur.
Page 174 Chapitre 5 Opérations — Fonction de contrôle Web Page des informations d’erreurs Lorsque [Error (Detail)] ou [Warning (Detail)] s’affiche dans le champ d’affichage [SELF TEST] de l’écran [Projector status], cliquez dessus pour afficher le contenu d’erreur/d’avertissement. f Le projecteur pourrait entrer à l’état de veille pour se protéger selon le contenu de l’erreur. Affichage des informations d’erreur Code d’erreur Affiche les symboles alphanumériques et le contenu des...
Page 175 Chapitre 5 Opérations — Fonction de contrôle Web Page [Access error log] Cliquez sur [Status] → [Access error log]. Le journal d’erreur du serveur Web est affiché, comme par exemple un accès à des pages qui n’existent pas ou un accès avec des noms d’utilisateur ou des mots de passe non autorisés. Page [Mail error log] Cliquez sur [Status] →...
Page 176 Chapitre 5 Opérations — Fonction de contrôle Web Page [Basic control] Cliquez sur [Projector control] → [Basic control]. [POWER] [SYSTEM] Met le projecteur sous/hors tension. Change la méthode de système. [SHUTTER] Menu à l’écran du projecteur Commute pour utiliser ou non la fonction d’obturateur (activé Affiche les mêmes éléments que ceux qui sont affichés sur le (obturateur : fermé)/désactivé...
Page 177: Page De Réglage De La Position D'objectif
Chapitre 5 Opérations — Fonction de contrôle Web Page [LENS] Cliquez sur [Projector control] → [Detail control] → [LENS]. [SET POSITION] [FOCUS] La page de réglage de la position d’objectif s’affiche. Cliquez sur qw pour régler la mise au point. Le réglage peut être exécuté plus rapidement en maintenant la [HOME POSITION] touche.
Page 178 Chapitre 5 Opérations — Fonction de contrôle Web Page [Network config] Cliquez sur [Detailed set up] → [Network config]. f Cliquez sur [Network config] pour afficher l’écran [CAUTION!]. f Cliquez sur la touche [Next] pour afficher les réglages actuels. f Cliquez sur la touche [Change] pour afficher l’écran de changement de réglage. [PROJECTOR NAME] [DNS1] Saisissez le nom du projecteur.
Page 179 Chapitre 5 Opérations — Fonction de contrôle Web Page [Adjust clock] Cliquez sur [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Sélectionnez le fuseau horaire. Saisissez l’adresse IP ou le nom de serveur du serveur NTP lorsque vous paramétrez manuellement la date et l’heure. [Set time zone] (Pour saisir le nom du serveur, l’installation du serveur DNS est Met à...
Page 180 Chapitre 5 Opérations — Fonction de contrôle Web Page [E-mail set up] Il est possible d’envoyer un e-mail pour prédéfinir des adresses e-mail (jusqu’à deux adresses) périodiquement ou lorsqu’une erreur ou un problème se produit. Cliquez sur [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Sélectionnez [ENABLE] pour utiliser la fonction e-mail.
Page 181 Chapitre 5 Opérations — Fonction de contrôle Web Page [Authentication set up] Réglez les éléments d’authentification lorsque l’authentification POP ou l’authentification SMTP sont nécessaires pour envoyer un e-mail. Cliquez sur [Detailed set up] → [Authentication set up]. [Auth] [Password] Sélectionnez la méthode d’authentification spécifiée par votre Saisissez le mot de passe pour le serveur POP ou le serveur fournisseur internet.
Page 182: Contenu D'e-Mail Envoyé
Chapitre 5 Opérations — Fonction de contrôle Web Contenu d’e-mail envoyé Exemple d’un e-mail envoyé lorsqu’e-mail est réglé L’e-mail suivant est envoyé lorsque les réglages d’e-mail ont été établis. === Panasonic projector report(CONFIGURE) === Projector Type : PT-RZ120 Serial No : 123456789012...
Page 183 Chapitre 5 Opérations — Fonction de contrôle Web Exemple d’e-mail envoyé pour une erreur L’e-mail suivant est envoyé en cas d’erreur. === Panasonic projector report(ERROR) === Projector Type : PT-RZ120 Serial No : 123456789012 ----- ERROR INFORMATION ----- U21 Intake air temp. error...
Page 184 Chapitre 5 Opérations — Fonction de contrôle Web Page [Change password] Cliquez sur [Change password]. [Administrator] [Next] Utilisé pour changer le réglage de [Administrator]. Utilisé pour changer le réglage du mot de passe. [User] Utilisé pour changer le réglage de [User]. Compte [Administrator] [Account] [New]...
Page 185: [Change Password] (Pour Les Droits D'utilisateur)
Chapitre 5 Opérations — Fonction de contrôle Web Compte [User] [Account] [Change] Affiche le compte à modifier. Pour valider le changement de mot de passe. [New] [User name] : Saisissez le nouveau nom d’utilisateur désiré. (Jusqu’à 16 caractères en octet simple) [Password] : Saisissez le nouveau mot de passe désiré.
Page 186: Page D'utilisation
Chapitre 5 Opérations — Fonction de contrôle Web Page [Crestron Connected(TM)] Le projecteur peut être surveillé/contrôlé avec Crestron Connected. Il est nécessaire d’y avoir accès avec les droits d’administrateur pour lancer l’écran d’utilisation de Crestron Connected depuis l’écran de contrôle Web. (La touche [Crestron Connected(TM)] n’apparaît pas sur l’écran de contrôle Web avec les droits d’utilisateur.) La page d’utilisation de Crestron Connected s’affiche si vous cliquez sur [Crestron Connected(TM)].
Page 187 Chapitre 5 Opérations — Fonction de contrôle Web Page [Tools] Cliquez sur [Tools] dans la page d’utilisation. [Control System] État du réseau Règle les informations nécessaires pour la communication avec Affiche le réglage du réseau local câblé. le contrôleur qui est connecté au projecteur. [DHCP] Affiche le réglage actuel.
Page 188 Chapitre 5 Opérations — Fonction de contrôle Web Page [Help] Cliquez sur [Help] dans la page d’utilisation. La fenêtre [Help Desk] s’affiche. [Help Desk] Il est possible d’envoyer/de recevoir un message avec l’administrateur en utilisant le Crestron Connected. 188 - FRANÇAIS...
Page 189: Chapitre 6 Entretien
Entretien Chapitre 6 Ce chapitre décrit les méthodes d’inspection en cas de problèmes, ainsi que les méthodes d’entretien. FRANÇAIS - 189...
Page 190: Voyants De Source Lumineuse/Température
Chapitre 6 Entretien — Voyants de source lumineuse/température Voyants de source lumineuse/température Quand un voyant s’allume Si un problème survient à l’intérieur du projecteur, les voyants de source lumineuse <LIGHT1>/<LIGHT2> ou le voyant de température <TEMP> vous en informeront en s’allumant ou en clignotant. Vérifiez l’état des voyants et prenez les mesures suivantes.
Page 191 Chapitre 6 Entretien — Voyants de source lumineuse/température Voyant de température <TEMP> État de Clignote en rouge Clignote en rouge S’allume en rouge l’indicateur (2 fois) (3 fois) La température interne est La température interne est Le ventilateur de État État de chauffe élevée (avertissement).
Page 192: Entretien
Chapitre 6 Entretien — Entretien Entretien Avant d’entretenir le projecteur f Veillez à couper l’alimentation avant l’entretien du projecteur. (x pages 56, 66) f Lors de la mise hors tension du projecteur, veillez à suivre les procédures décrites dans « Mise hors tension du projecteur »...
Page 193: Résolution Des Problèmes
Chapitre 6 Entretien — Résolution des problèmes Résolution des problèmes Reconsidérez les points suivants. Pour plus de détails, voir les pages correspondantes. Problèmes Points à vérifier Page f Est-ce que la fiche d’alimentation est fermement insérée dans la prise de courant ? ―...
Page 194: Chapitre 6 Entretien - Résolution Des Problèmes
Chapitre 6 Entretien — Résolution des problèmes Problèmes Points à vérifier Page f Est-ce que le câble HDMI est correctement branché ? La vidéo provenant d’un périphérique compatible f Mettez hors tension le projecteur et le périphérique externe, puis mettez les sous ―...
Page 195: Indications [Auto Test]
Chapitre 6 Entretien — Indications [AUTO TEST] Indications [AUTO TEST] [AUTO TEST] peut être vérifié dans le menu [RÉGLAGE PROJECTEUR] → [ÉTAT] → [AUTO TEST]. La liste suivante indique le symbole alphanumérique qui s’affiche quand une erreur ou un avertissement a eu lieu, ainsi que ses détails.
Page 196: Chapitre 6 Entretien - Indications [Auto Test]
Chapitre 6 Entretien — Indications [AUTO TEST] Affichage d’erreur/ Détails Numéro d’action avertissement Erreur relative au ventilateur d’échappement 1 Erreur relative au ventilateur d’échappement 2 Erreur relative au ventilateur de radiateur 2 Erreur relative au ventilateur de radiateur 1 Erreur relative au ventilateur du prisme Erreur relative à...
Page 197: Annexe
Annexe Chapitre 7 Ce chapitre aborde les caractéristiques techniques et le service après-vente du projecteur. FRANÇAIS - 197...
Page 198: Informations Techniques
Interrogation sur le INF1 ? Panasonic Renvoie le nom du fabricant. nom du fabricant Interrogation sur le INF2 ? PT-RZ120 Renvoie le nom du modèle. nom du modèle Autres demandes INF0 ? xxxxx Renvoie les informations telles que le numéro de version.
Page 199: Utilisation De La Fonction Art-Net
Chapitre 7 Annexe — Informations techniques Détails de la Chaîne de Classe Commande Remarque commande paramètres/réponses Requête relative à la SVER ? xxxxxxxxx Renvoie le numéro de version. version de logiciel 11 / RGB1 12 / RGB2 Requête relative 31 / DVI-D INNM ? au nom de la borne Renvoie le nom de la borne d’entrée.
Page 200 Chapitre 7 Annexe — Informations techniques Détails du contrôle Canal [UTILISATEUR] CANAL4 DÉCALAGE H LENTILLE DÉCALAGE H LENTILLE COMMANDE LENTILLE CANAL5 DÉCALAGE V LENTILLE DÉCALAGE V LENTILLE ALIMENTATION CANAL6 FOCUS LENTILLE FOCUS LENTILLE PUISS. LAMPE CANAL7 ZOOM LENTILLE ZOOM LENTILLE EN SERVICE / HS CANAL8 ALIMENTATION ALIMENTATION...
Page 201: Alimentation
Chapitre 7 Annexe — Informations techniques r DÉCALAGE H LENTILLE, DÉCALAGE V LENTILLE, FOCUS LENTILLE, ZOOM LENTILLE Performance Paramètre Valeur par défaut (-) Haute vitesse 0-31 Réglage de l’objectif (-) Basse vitesse 32-63 (-) Réglage précis 64-95 Arrêt d’utilisation 96-159 (+) Réglage précis 160-191 Réglage de l’objectif (+) Basse vitesse...
Page 202: Géométrie
Chapitre 7 Annexe — Informations techniques r OUVERT. PROGRESSIVE, FERMET. PROGRESSIVE (lorsque [PARAMÈTRE CHAÎNE Art-Net] est réglé sur [1] ou [UTILISATEUR]) Utilisation conjointe avec OBTURATEUR. Performance Paramètre Valeur par défaut 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s...
Page 203: Couleur, Teinte
« Activer ». f Pour créer et enregistrer l’image LOGO UTIL., utilisez « Logo Transfer Software ». Le logiciel peut être téléchargé à partir du site Web de Panasonic (https://panasonic.net/cns/projector/). Commandes de contrôle via le réseau local Le projecteur peut être commandé via la borne <DIGITAL LINK/LAN> ou la borne <LAN> en utilisant le format de commande de contrôle via la borne <SERIAL/MULTI PROJECTOR SYNC IN>.
Page 204: Données Transmises
« dispadmin ») Mot de passe de l’utilisateur des droits d’administrateur ci-dessus (le mot de passe par défaut est yyyyy « @Panasonic ») zzzzzzzz Nombre aléatoire à 8 octets obtenu à l’étape 2) Méthode de transmission de commande Transmission à l’aide des formats de commande suivant.
Page 205: Réponse D'erreur
Chapitre 7 Annexe — Informations techniques r Réponse d’erreur Symbole de Chaîne Détails terminaison « ERR1 » Commande de contrôle non définie « ERR2 » Plage hors paramètres « ERR3 » État occupé ou période non acceptable (CR) Message 0x0d « ERR4 » Temporisation ou période non acceptable «...
Page 206: Flux De Communication Entre Le Serveur Et Le Client
Chapitre 7 Annexe — Informations techniques f Exemple : l’alimentation du projecteur est en état de veille « 00000 » (CR) r Réponse d’erreur Symbole de Chaîne Détails terminaison « ERR1 » Commande de contrôle non définie « ERR2 » Plage hors paramètres «...
Page 207: Plusieurs Projecteurs
Chapitre 7 Annexe — Informations techniques Connexion pour la communication RS-232C Projecteur unique Bornes de connexion du projecteur Ordinateur D-Sub 9 broches (femelle) D-Sub 9 broches (mâle) D-Sub 9 broches (mâle) Câble de communication (droit) Plusieurs projecteurs Raccordement des bornes au projecteur 1 Raccordement des bornes au projecteur 2 D-Sub 9 broches (femelle) D-Sub 9 broches (mâle)
Page 208: Conditions De Communication Rs-232C (Réglages Par Défaut)
Chapitre 7 Annexe — Informations techniques D-Sub 9-broches (mâle) N° de broche Nom du signal Détails Vue extérieure ― Données reçues Données transmises Pour la fonction de synchronisation du MULTI PROJECTOR contraste/pour la fonction de synchronisation SYNC de l’obturateur Masse ― Connecté...
Page 209: Lorsque Vous Commandez Plusieurs Projecteurs
Chapitre 7 Annexe — Informations techniques Attention f Si une commande est envoyée après le démarrage de l’allumage de la source lumineuse, il pourrait y avoir un temps de réponse ou la commande pourrait ne pas s’exécuter. Essayez d’envoyer ou de recevoir une commande après 60 secondes. f Lors de la transmission de commandes multiples, veillez à...
Page 210: Commande De Contrôle
Chapitre 7 Annexe — Informations techniques Commande de contrôle Le tableau suivant répertorie les commandes qui peuvent être utilisées pour contrôler le projecteur à l’aide d’un ordinateur. r Commande de contrôle du projecteur Chaîne de paramètres/ Commande Détails Remarque (paramètre) réponses En marche Pour vérifier si l’alimentation est active, utilisez la commande ―...
Page 211: Borne
Chapitre 7 Annexe — Informations techniques Borne <REMOTE 2 IN> Il est possible de contrôler le projecteur à distance (par commande de contact) depuis un panneau de commande éloigné du projecteur où les signaux de la télécommande ne peuvent pas l’atteindre. Utilisez la borne <REMOTE 2 IN>...
Page 212: Mot De Passe Du Dispositif De Commande
Chapitre 7 Annexe — Informations techniques Mot de passe du dispositif de commande Pour initialiser votre mot de passe, consultez votre revendeur. Kit de mise à niveau Si le Kit de mise à niveau optionnel (N° de modèle : ET-UK20) est appliqué, les fonctions suivantes sont étendues.
Page 213: Liste Des Signaux Compatibles
Chapitre 7 Annexe — Informations techniques Liste des signaux compatibles Le tableau suivant spécifie les signaux vidéo compatibles avec le projecteur. Pour des détails de signal de SDI, référez-vous à « Liste des signaux compatibles SDI » (x page 218). Ce projecteur prend en charge le signal avec l dans la colonne des signaux compatibles. f Le contenu de la colonne des signaux compatibles est le suivant.
Page 214 Chapitre 7 Annexe — Informations techniques Fréq. de balayage Signal compatible Nom du signal Fréq. d’horloge à Résolution (FORMAT DE points Horizontal Vertical (points) DVI-D HDMI SIGNAL) (MHz) (kHz) (Hz) 832 x 624/75 832 x 624 49,7 74,6 57,3 1024 x 768/50 1 024 x 768 39,6 50,0...
Page 215: Liste Des Signaux Compatibles Plug And Play
Chapitre 7 Annexe — Informations techniques Fréq. de balayage Signal compatible Nom du signal Fréq. d’horloge à Résolution (FORMAT DE points Horizontal Vertical (points) DVI-D HDMI SIGNAL) (MHz) (kHz) (Hz) 1920 x 1200/50 1 920 x 1 200 61,8 49,9 158,3 1920 x 1200/60 1 920 x 1 200 74,6...
Page 216 Chapitre 7 Annexe — Informations techniques Fréq. de Fréq. Signal compatible Plug and Play Nom du signal balayage Résolution d’horloge (FORMAT DE (points) à points DVI-D HDMI DIGITAL LINK Horizontal Vertical SIGNAL) RGB2 (MHz) (kHz) (Hz) EDID1 EDID2 EDID3 4K/60p 4K/30p 4K/60p 4K/30p 3 840 x 2 160 112,5...
Page 217 Chapitre 7 Annexe — Informations techniques Fréq. de Fréq. Signal compatible Plug and Play Nom du signal balayage Résolution d’horloge (FORMAT DE (points) à points DVI-D HDMI DIGITAL LINK Horizontal Vertical SIGNAL) RGB2 (MHz) (kHz) (Hz) EDID1 EDID2 EDID3 4K/60p 4K/30p 4K/60p 4K/30p 1280 x 1024/75 1 280 x 1 024...
Page 218 Chapitre 7 Annexe — Informations techniques Liste des signaux compatibles SDI Le tableau suivant indique les signaux vidéo SDI que le projecteur peut projeter. Fréq. de Fréq. Nom du signal balayage Résolution d’horloge à Espace (FORMAT DE Format Échantillon (points) points chromatique Horizontal Vertical...
Page 219 Chapitre 7 Annexe — Informations techniques Fréq. de Fréq. Nom du signal balayage Résolution d’horloge à Espace (FORMAT DE Format Échantillon (points) points chromatique Horizontal Vertical SIGNAL) (MHz) (kHz) (Hz) 2 048 x 1 080 56,3 50,0 148,5 3G-SDI Level-A 4:2:2 10 bits 2K/50p 2 048 x 1 080 56,3...
Page 220: Caractéristiques Techniques
Blanc Largeur 498 mm (19-19/32") Hauteur 200 mm (7-7/8") (pieds dans la position la plus courte) Dimensions PT-RZ120 581 mm (22-7/8") (l’objectif-zoom standard compris) Profondeur 538 mm (21-3/16") (couvercle de support d’objectif et PT-RZ120L objectif optionnel non compris) Environ 23,6 k] (51,9 livre)
Page 221: Chapitre 7 Annexe - Caractéristiques Techniques
Chapitre 7 Annexe — Caractéristiques techniques *2 La valeur correspond à l’objectif-zoom standard fourni. La valeur varie selon l’objectif. *3 La mesure, les conditions de mesure et la méthode de notation sont conformes aux normes internationales ISO/IEC 21118:2012. *4 Quand l’objectif ET-DLE055 est utilisé, la taille maximale est de 5,08 m (200"). Quand l’objectif ET-DLE035 est utilisé, la taille maximale est de 2,54 m (100") à...
Page 222 Résolution : 640 x 400 à 1 920 x 1 200 f Fréquence d’horloge à points : 162 MHz ou moins f Système PIAS (Panasonic Intelligent Auto Scanning) Entrée YC f Résolution : 480i/576i à 1 920 x 1 080 f Fréquence d’horloge à...
Page 223: Chapitre 7 Annexe - Dimensions
Chapitre 7 Annexe — Dimensions Dimensions Unité : mm 249 (9-13/16") 221 (8-11/16") 457 (18") 442 (17-13/32") 498 (19-19/32") * Les dimensions ci-dessus sont obtenues lorsque l’objectif-zoom standard est fixé. * Les dimensions réelles peuvent différer selon le produit. FRANÇAIS - 223...
Page 224: Chapitre 7 Annexe - Précautions À Prendre Pour Fixer Le Support De Montage Au Plafond
Panasonic n’est pas responsable des éventuels dommages au projecteur provoqués par l’utilisation d’un Support de montage au plafond qui ne serait pas fabriqué par Panasonic ou le choix d’un emplacement d’installation inapproprié pour le Support de montage au plafond, même si la période de garantie du projecteur n’est pas expirée.
Page 225 Chapitre 7 Annexe — Précautions à prendre pour fixer le Support de montage au plafond r Dimensions des orifices pour vis pour fixer le projecteur (vue du dessous du projecteur) Unité : mm 134 (5-9/32") 6 (1/4") 216 (8-1/2") 280 (11-1/32") FRANÇAIS - 225...
