MPP
MPP est le point de puissance maximale. Une cellule solaire pos-
sède un point de puissance maximale sur la courbe U-I pour
chaque valeur de rayonnement en combinaison avec une certaine
valeur de température et de spectre lumineux. Le produit obtenu
à partir de la tension utile et du courant correspondant d'une cel-
lule solaire n'est pas toujours égal.
Puissance de crête
Pour permettre de comparer les indications de puissance des
modules PV, il est généralement admis que la puissance nominale
d'un module est mesurée dans des conditions marginales
comme température de la cellule 25 °C, rayonnement 1000 W/m
et spectre lumineux correspondant à AM=1,5, et désignée "puis-
sance de crête" (certains fabricants l'appelle aussi valeur nomi-
nale). Ces conditions marginales sont appelées conditions d'essai
standard ou Standard Test Conditions (STC).
Malheureusement, les STC se rencontrent dans la nature très
rarement, si bien que les mesures correspondantes ont été
jusqu'ici réalisées en laboratoire où ces conditions pouvait être
créées de manière fort onéreuse.
Avec le nouveau procédé des appareils de mesure de la puis-
sance de crête et des courbes caractéristiques de la série
PROFITEST PV, il est désormais possible de réaliser des mesures
sous conditions environnantes du moment et de les faire convertir
aux conditions STC par l'appareil de mesure. Ainsi obtient-on
immédiatement après une seule mesure de la courbe caractéris-
tique, en résultat la puissance de crête P
de série R
et la résistance parallèle R
s
un indice pour les erreurs éventuelles dans le générateur PV par
comparaison avec valeurs de consigne de l'installation mesurée
et simplifient le contrôle de puissance et la recherche de défauts.
Rayonnement direct / diffus
Le rayonnement direct (projetant des ombres) parvient sur une
surface sans dispersion due aux composants de l'atmosphère
terrestre. Le rayonnement indirect ou diffus est dû à la dispersion
(brouillard, brume, nuages).
Rayonnement global
Le rayonnement global décrit le rayonnement solaire parvenant
sur le terre sur une surface horizontale. Il se compose du rayon-
nement direct et du rayonnement par réflexion (par ex. par les
champs recouverts de neige).
Rayonnement solaire
Le rayonnement solaire se compose du rayonnement provenant
directement du soleil et de plusieurs fractions indirectes, parmi
lesquelles le rayonnement par réflexion de l'environnement. Les
surfaces enneigées ont par ex. un caractère réfléchissant particu-
lièrement important de même que le ciel bleu et divers rayonne-
ments diffus. Pour calculer avec précision l'énergie qui parvient
sur une surface, l'angle entre le rayon de soleil et la surface est
décisif. Il varie tout au long de la journée et des saisons. Divers
sites Internet proposent des informations pour réaliser un calcul
exact. Le rayonnement est restreint par plusieurs facteurs ; même
lorsque le ciel est bleu, seulement 90 % environ de l'énergie
solaire totale nous parviennent.
GMC-I Messtechnik GmbH
2
, la résistance interne
pk
. Ces valeurs représentent
p
Rendement
Gén. : Rapport entre énergie utile et énergie utilisée. Par exemple,
les lampes conventionnelles transforment environ 3 à 4% de
l'énergie mise en œvre en lumière, les installations photovol-
taïques ou les cellules solaires atteignent actuellement un rende-
ment de 11 à 17%, les installations de thermie solaire peuvent
transformer 25 à 40% du rayonnement solaire.
Résistance interne de série R
Cette résistance résulte physiquement du matériau utilisé pour
fabriquer le module et de la structure du module ainsi que de son
raccordement électrique. Sa valeur est normalement constante.
Elle est d'environ 1 ohm pour les modules cristallins et de plus de
2 ohms pour les modules à cellules à couches minces.

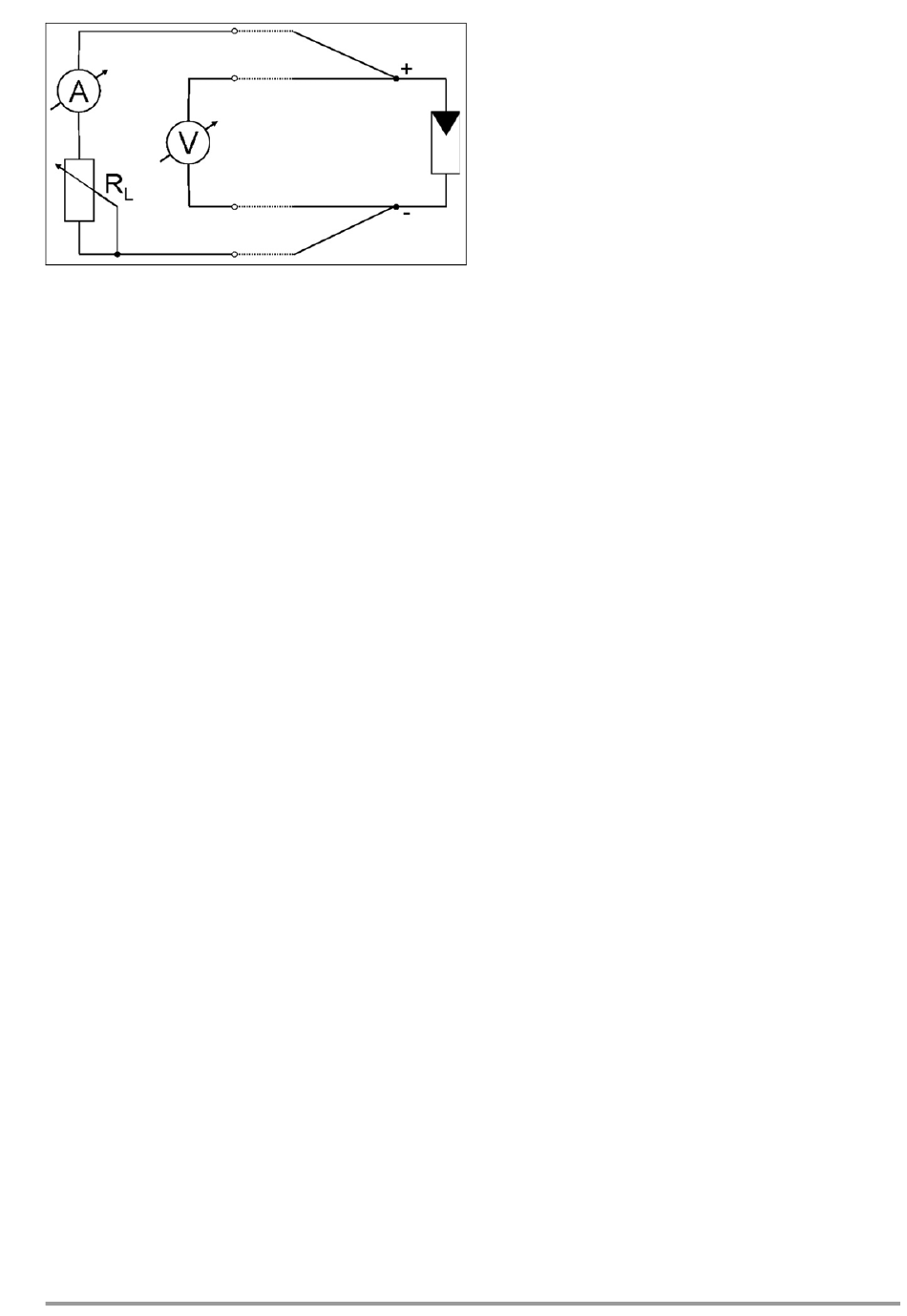

La résistance interne de série peut depuis peu être mesurée par
les appareils de mesure de la série PROFITEST PV. Il suffit de
mesurer une seule courbe I-U du module. L'appareil calcule auto-
matiquement à partir de cette courbe la R
de crête P
et la résistance parallèle R
pk
La valeur théorique de la résistance interne de série R
calculée. Par exemple, le logiciel PV Analysator peut s'en charger
lorsque vous connaissez les caractéristiques STC U
et I
du module.
Mpp
La résistance calculée R
peut ensuite être comparée avec la
s
valeur mesurée fournie par un appareil de mesure PROFITEST PV
suite à la mesure de la courbe caractéristique. Si la valeur mesu-
rée est trop élevée, il faut vérifier s'il n'y a pas de rupture de câble,
de corrosion ou d'erreur de raccordement ou si le dimensionne-
ment n'est pas trop faible.
Sonde Phox
Le principe de la sonde Phox (Photovoltaik LuX) est de dériver le
courant généré par une cellule photovoltaïque, pratiquement
linéaire par rapport au rayonnement frappant la cellule, vers ce
que l'on appelle un shunt, une résistance très précise. La tension
qui baisse au niveau de la résistance dépend ensuite linéairement
du rayonnement et peut être mesurée par de simples appareils de
mesure de la tension. Désavantage : chaque sonde doit être éta-
lonnée séparément : la valeur d'étalonnage est la tension que la
sonde fournit lorsqu'elle est soumise aux conditions d'essai stan-
dard (STC).
Taux de performance
Le taux de performance décrit en photovoltaïque le rapport entre
le rendement utile et le rendement solaire d'une installation. Le
taux de performance d'une installation photovoltaïque est égal au
quotient du rendement en courant alternatif et du rendement
nominal en courant continu du générateur. Il indique le taux de
courant produit par le générateur réellement disponible. Les ins-
tallations PV performantes atteignent une taux de performance
supérieur à 70 %. Le taux de performance est aussi souvent
appelé facteur de qualité (Q). Les modules solaires basés sur des
cellules cristallines atteignent un facteur de qualité compris entre
0,85 et 0,95, les installations couplées au réseau sont en
moyenne entre 70 et 75%.
Traçage du soleil
Dans les installations photovoltaïques avec traceur solaire, la sur-
face du module suit le soleil au cours de la journée. Le traçage
(engl.: tracking) peut s'effectuer selon un ou deux axes, le rende-
ment étant plus élevé en cas de traçage sur deux axes. De cette
manière, dans nos latitudes, il est possible d'obtenir une augmen-
tation de 30 % par rapport aux installations à orientation fixe sur le
sud. La pose sur mât des installations solaires à traçage permet
de choisir le lieu d'implantation optimal. Indépendamment des
conditions structurelles, une plage de pivotement de 180° sans
ombrage est ainsi possible.
s
ainsi que la puissance
s
.
p
peut être
s
, I
oc
sc
, U
Mpp
31
