Vue d'ensemble
2.2 Construction de l'appareil

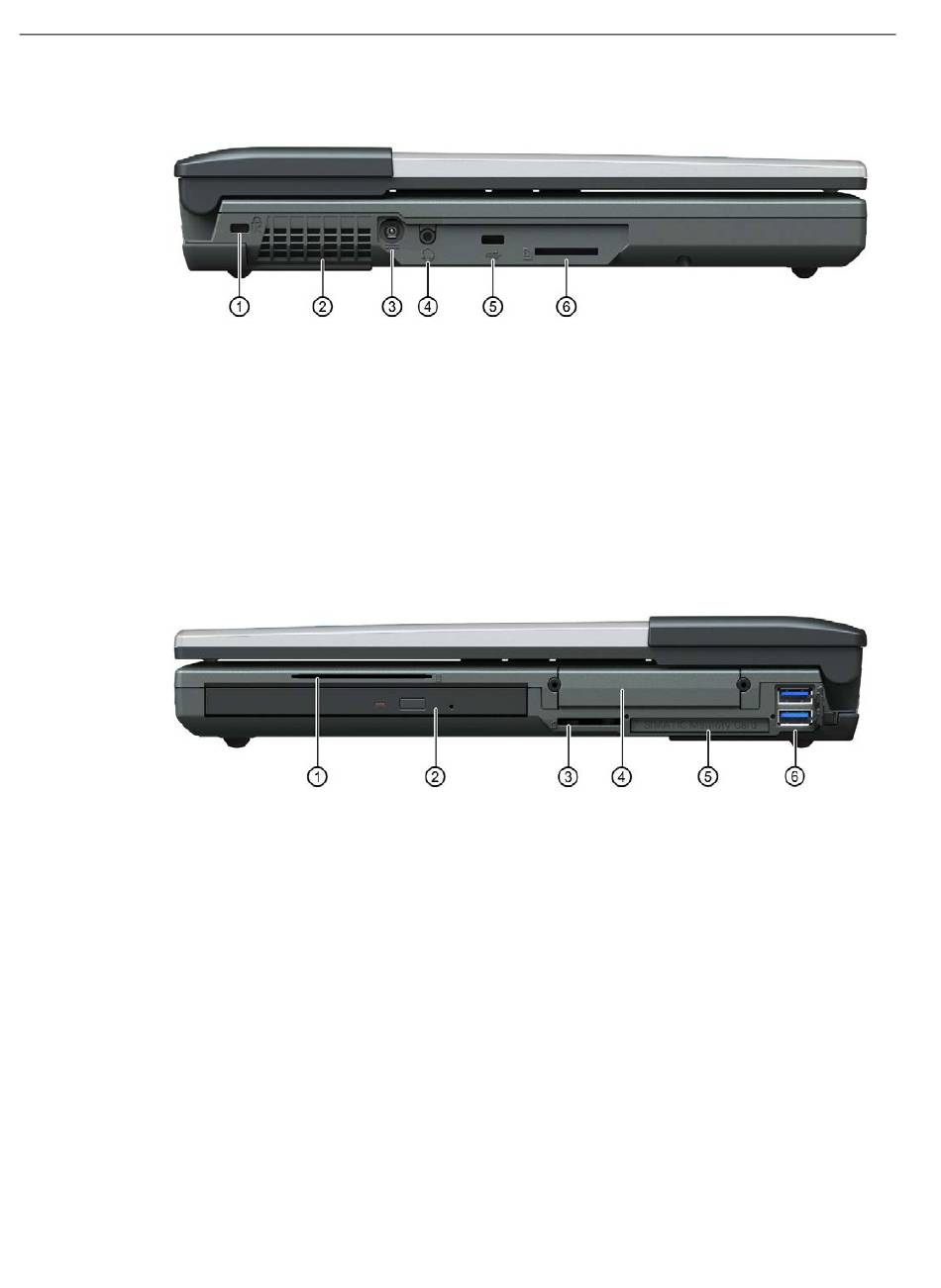

Vue du côté gauche
①
②
③
④
⑤
⑥
Vue du côté droit
①
②
③
④
⑤
⑥
16
Orifice pour verrou Kensington
Trous d'aération pour entrée de l'air
Connecteur femelle pour raccordement à l'alimentation électrique : DC-IN 19 V
Connecteur femelle audio : Raccordement UAJ pour appareils audio
USB 3.1 ; Gen. 2 ; type C
Lecteur de carte multimédia pour :
Carte SD (incluant SD UHS-II)
•
SMC (SIMATIC MC)
•
Lecteur de Smart Card pour :
Smart Card selon ISO/CEI 7816 Smart Card Interface
•
Lecteur optique
Lecteur de carte pour :
Micro-carte mémoire SIMATIC
•
Unité de disque interchangeable
Lecteur de carte pour :
Carte mémoire SIMATIC
•
Double interface USB 3.0, avec cache
port du haut : USB 3.0 type A
port du bas : USB 3.0 type A avec fonction chargeur
