Caractéristiques techniques
9.4 Description des interfaces
PROFIBUS/MPI

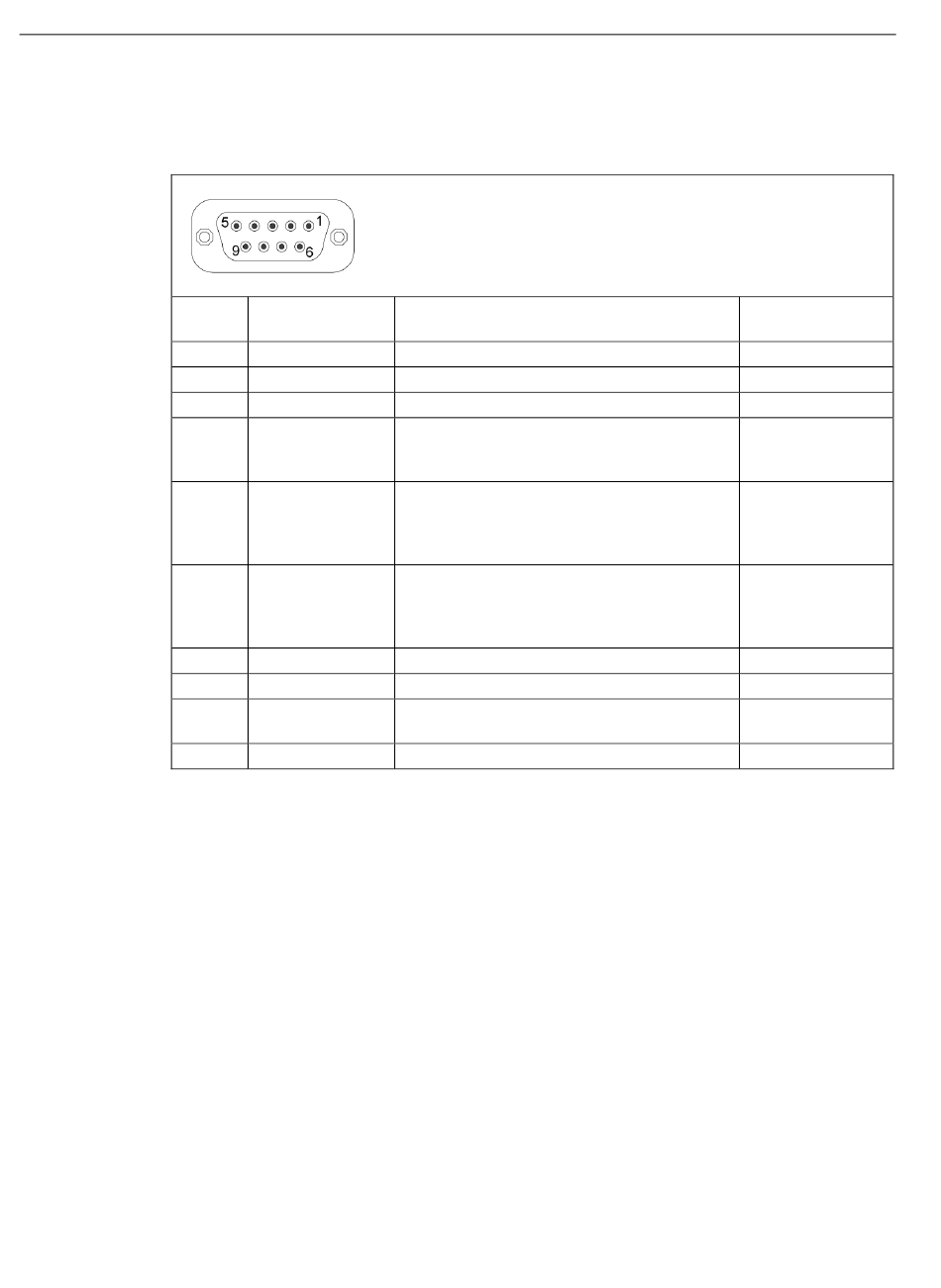

Le brochage du connecteur femelle PROFIBUS/MPI du Rack PC est le suivant :
N° de
broche
1
2
3
4
5
6
7
8
9
Blindage
92
Désignation abré-
Signification
gée
–
Non programmée
–
Non programmée
LTG_B
Ligne de signaux B du module MPI
RTS_AS
RTSAS, signal de commande du flux de don-
nées de réception. Le signal est '1' (actif),
lorsque l'automate connecté directement émet.
M5EXT
M5EXT conducteur de retour (GND) de l'ali-
mentation 5 V. La charge électrique d'un con-
sommateur externe relié entre P5EXT et
M5EXT est de 90 mA au maximum.
P5 EXT
Alimentation P5EXT (+5 V) de l'alimentation
5V. La charge électrique d'un consommateur
externe relié entre P5EXT et M5EXT est de 90
mA au maximum.
–
Non programmée
LTG_A
Ligne de signaux A du module MPI
RTS_PG
Signal de sortie RTS du module MPI. Le signal
est '1', lorsque la console émet.
Sur les boîtiers des prises
Entrée / Sortie
–
–
Entrée / Sortie
Entrée
Sortie
Sortie
–
Entrée / Sortie
Sortie
Instructions de service, 12/2018, A5E46044868-AA
