Caractéristiques du fauteuil
Dossier

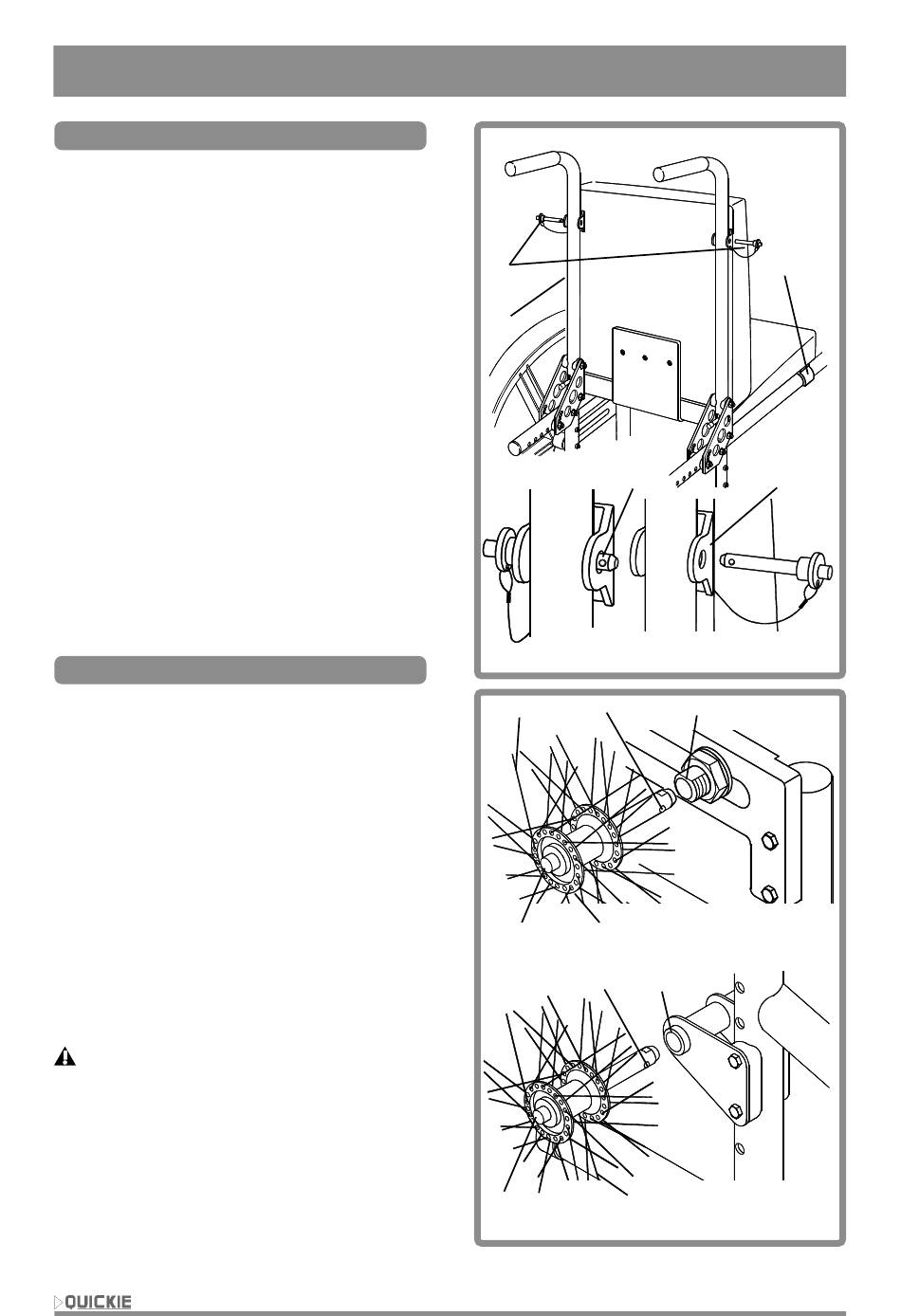

Un dossier à angle ajustable est
illustré au Fig. 27.
Pour enlever le siège et le dossier,
retirez les deux broches de
verrouillage (1) des deux tubes du
dossier (2) en appuyant sur le
bouton de détente et en soulevant
du logement (3). Tirez le dossier/
siège vers le haut afin de
désenclencher les deux collerettes
du siège (4), et retirez.
Pour replacer le siège/dossier,
inversez le procédé, mais assurez-
vous que les deux boutons (5) sur
chaque broche de verrouillage sont
visibles sur le côté du logement.
Retrait rapide des axes
Pour retirer les axes (Fig. 28 et
28a), appuyez sur le bouton de
retrait rapide (1), qui se situe sur le
moyeu de la roue et qui est relié à
la roue par les rayons (2) autour du
moyeu (3) et retirez l'axe de sa
chemise (4). Pour le remettre en
place, faites glisser l'axe dans la
chemise jusqu'à ce que le bouton
de retrait ressorte et que les deux
broches de verrouillage (5) soient à
l'intérieur de la chemise.
Attention :
L'axe n'est pas correctement en
place si le bouton de retrait rapide
ne ressort pas complètement et si
les broches de verrouillage (5) ne
sont pas à l'intérieur de la chemise
de l'axe.
Quickie et Zippie TS
1
2
Fig. 27
2 5
1 3
Fig. 28 Quickie TS
5
1 3
Fig. 28a Zippie TS
25
4
5 3
4
4
2
