Réglage du fauteuil
Jeu dans les roulements des
roulettes

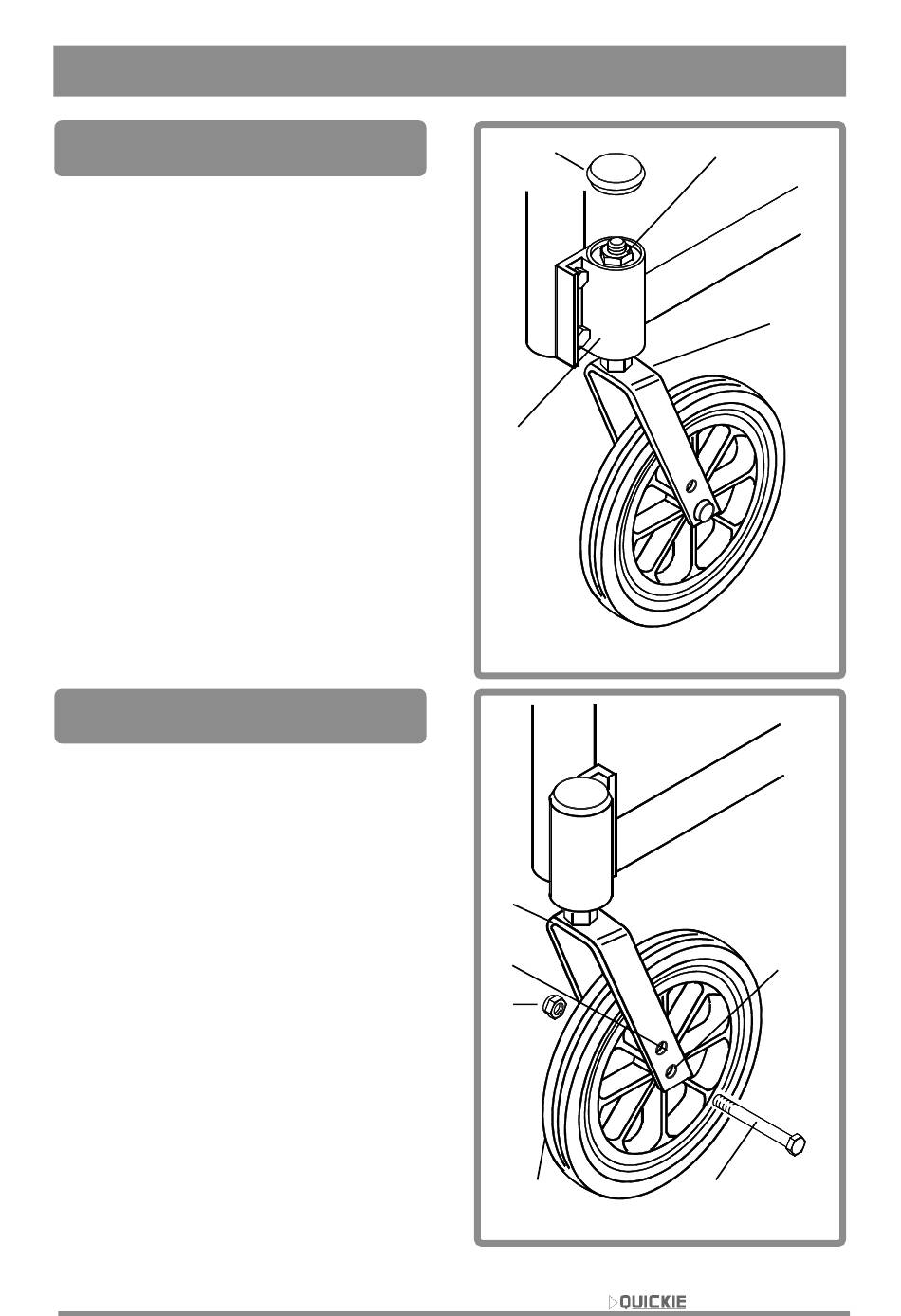

Pour ajuster le jeu des roulements
des roulettes (Fig. 44), enlevez le
couvercle anti-poussière (1) du
logement à roulements (2), et
ajustez le jeu en serrant l'écrou
d'attache (3) à l'aide d'une clé à
pipe d'une ouverture de 19 mm.
Serrez d'un huitième de tour à la
fois jusqu'à ce que le jeu
disparaîsse, mais toujours en
permettant à l'ensemble de la
fourche de la roulette (4) de pivoter
librement.
Réglage de la hauteur du
fauteuil
Pour ajuster la hauteur de l'avant
du fauteuil (Fig. 45), utilisez le trou
axial supérieur (1) de la fourche de
la roulette (2).
Retirez le boulon-axe (3), qui
maintient l'écrou (4) et la roue (5),
du trou inférieur (6) et alignez le
trou axial de la roue avec le trou
supérieur de la fourche, insérez le
boulon-axe dans la fourche et la
roue, replacez l'écrou d'attache et
couplez à 27 Nm à l'aide de clés
d'ouverture de 13 mm. Pour ajuster
la hauteur de l'arrière du fauteuil, la
position de l'axe arrière doit être
modifiée. Voir page 31 pour les
détails.
Numéro 1
1
2
Fig. 44
2
1
4
5
Fig. 45
34
3
4
6
3
