Sunrise Medical QUICKIE TS Manuel D'utilisation page 35

Réglage du fauteuil
Positions de l'axe arrière
(Quickie TS)
Hauteur du fauteuil

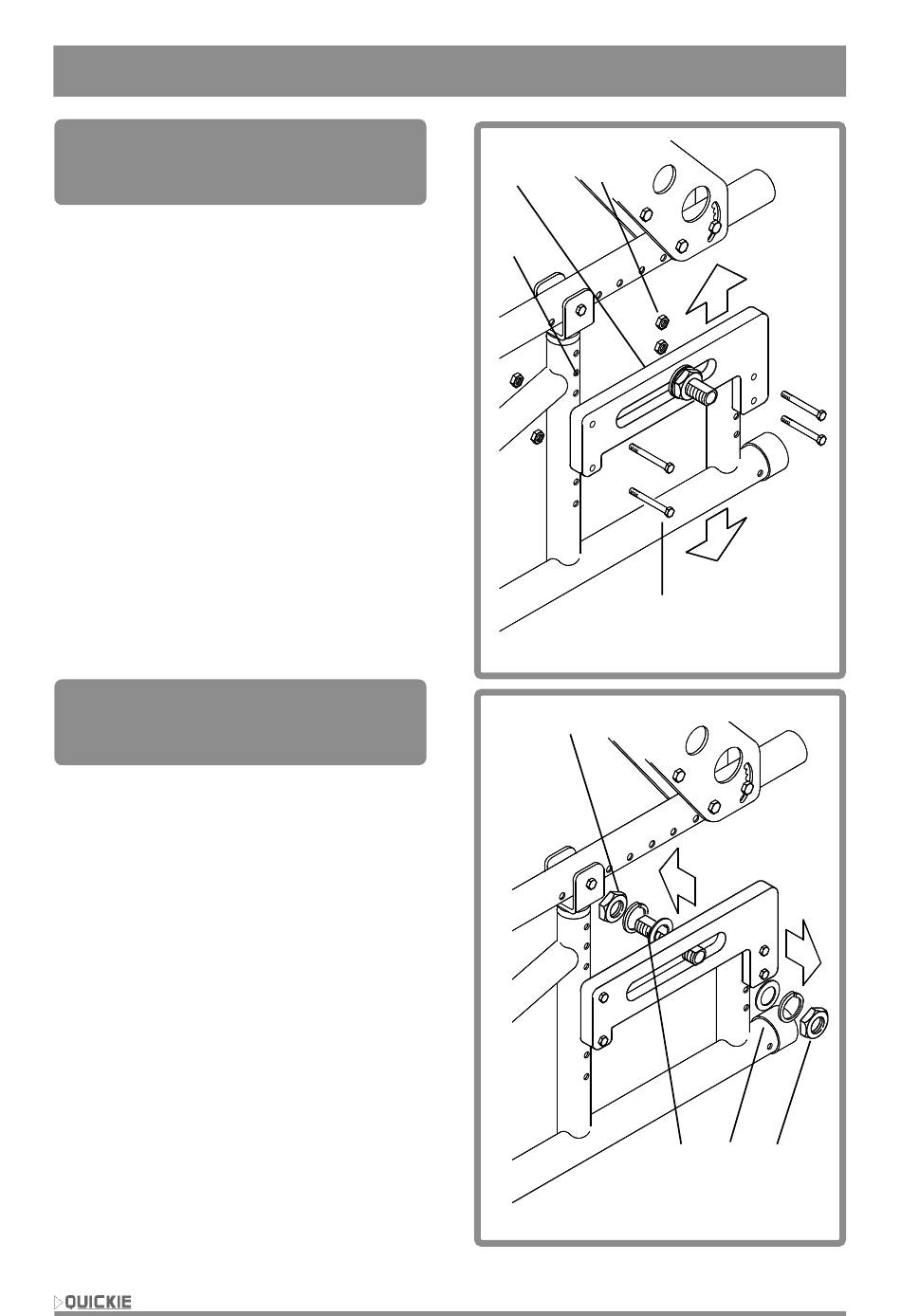

La hauteur du fauteuil (Fig. 38)
s'ajuste en déplaçant verticalement
la plaque de l'axe (1) en utilisant les
trous du châssis pré-percés (2). Ce
réglage permet d'ajuster la hauteur
du siège de 63 mm (Fig. 36). Les
quatre boulons (3) et écrous (4) par
plaque doivent être ôtés et placés
dans la position requise, puis
couplés entre 8 et 10 Nm.
Nota
Les deux plaques de l'axe doivent
être positionnées dans les trous
correspondant afin que le fauteuil
soit droit.
Positions de l'axe arrière
(Quickie TS)
Largeur de la base de la roue
La largeur de base de la roue
(Fig. 39) est ajustable en desserrant
les écrous d'une ouverture de 28 mm
intérieur (1) et extérieur (2) et en
déplaçant la chemise de l'axe (3)
jusqu'à la position voulue en la vissant
ou la dévissant. Les écrous doivent
être couplés à l'aide d'une clé de
serrage dynamométrique à 81 Nm.
Nota
Pour atteindre la base de roue la plus
étroite possible, les plaques d'axe
peuvent être positionnées à l'intérieur
des tubes du châssis.
L 'illustration montre la chemise, les
écrous et les rondelles (4) en vue
éclatée pour plus de clarté.
Quickie et Zippie TS
1 4
2
Fig. 38
1
Fig. 39
31
3
3 4 2
Numéro 1
