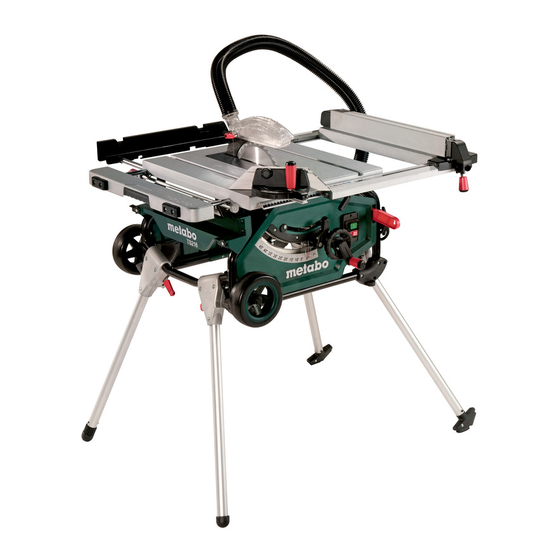

Metabo TS 216 Notice Originale
  1. Manuels
  2. Marques
  3. Metabo Manuels
  4. Scies
  5. TS 216
  6. Notice originale
Metabo TS 216 Notice Originale

Metabo TS 216 Notice Originale

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 23

Liens rapides

Télécharger ce manuel
TS 216
TS 216 Floor
de Originalbetriebsanleitung 4
en Original instructions 14
fr
Notice originale 23
nl
Originele gebruikershandleiding 33
it
Istruzioni originali 43
es Manual original 53
pt
Manual de instruções original 63
www.metabo.com
sv Originalbruksanvisning 73
fi
Alkuperäinen käyttöohje 82
no Original bruksanvisning 91
da Original brugsanvisning 100
hu Eredeti használati utasítás 109
ru
Оригинальное руководство по эксплуатации 119
cs Originální návod k použití 129
