Positionnement Du Détecteur De Pression - SystemAir Fantech DPV22-2 Manuel D'installation Et D'opération

Tubing
Tuyau
1/2 po (13 mm) Marquage
1/2" (13 mm) Mark on Tubing
sur le tuyau
Duct Wall
Mur du conduit

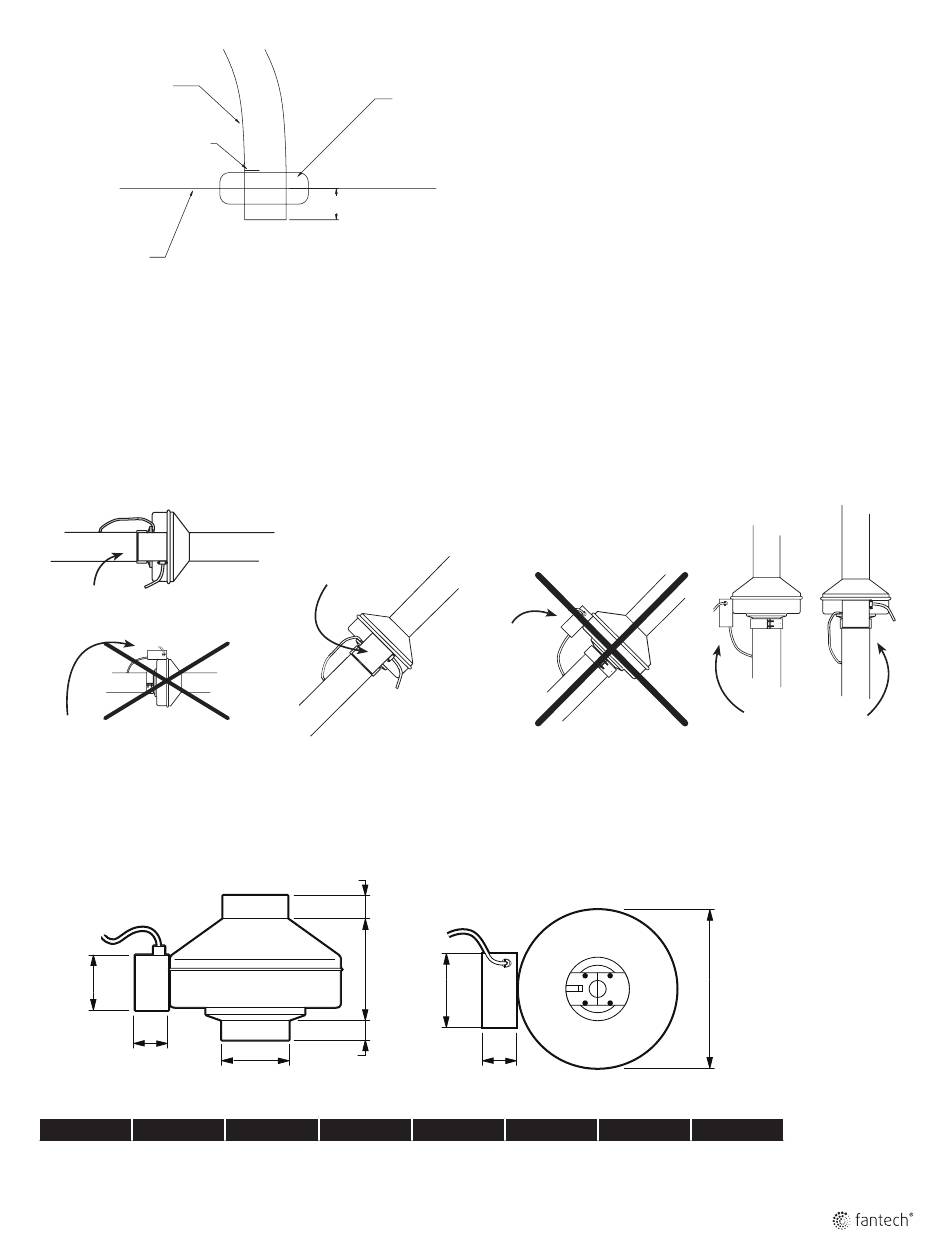

Positionnement du détecteur de pression
Positionnement adéquat du détecteur de pression - Diaphragme positionné verticalement
Conduit horizontal
Positionnement adéquat du contrôle
Positionnement incorrect du
contrôle
Dimensions
H
G
A C
3 7/8 (98) 9 3/4 (248)
Toutes les dimensions sont en pouces (mm).
Grommet
Rondelle
1/4po (6 mm) Max.
1/4" (6 mm) Max.
Positionnement
adéquat du
contrôle
F
D
E
A
D E
6 1/4 (159) 1 (25)
Étape 5. Installation de la rondelle et du tuyau
Ne pas brancher le tuyau de façon à permettre l'accumulation de
condensation dans celui-ci.
Premièrement, faite un trou de 3/8 po (10 mm) à 7/16 (11 mm) po
dans la paroi du conduit. Insérez soigneusement la rondelle dans le
trou. (Le forage d'un conduit en métal peut causer des ébarbures.
Veillez à ne pas être coupé ou piqué par les ébarbures ou le conduit.)
Ensuite, forcez un bout du tuyau sur le raccord sur le contrôle. Faites
une marque sur une distance de 1/2 po (13 mm) de l'autre bout du
tuyau. Faites glisser cette extrémité du tuyau à travers le centre de la
rondelle à la marque, tel qu'illustré.
Étape 6. Alimentation du DPV22-2
Branchez le cordon d'alimentation à une prise de 120V, 1~ à proximité.
Conduit à angle
Positionnement
incorrect du
contrôle
I
G
F G
1 (25) 2 (51)
Conduit vertical
Positionnement
adéquat à toutes les
position
C
H I
3 7/8 (98) 3 3/4 (95)
11
