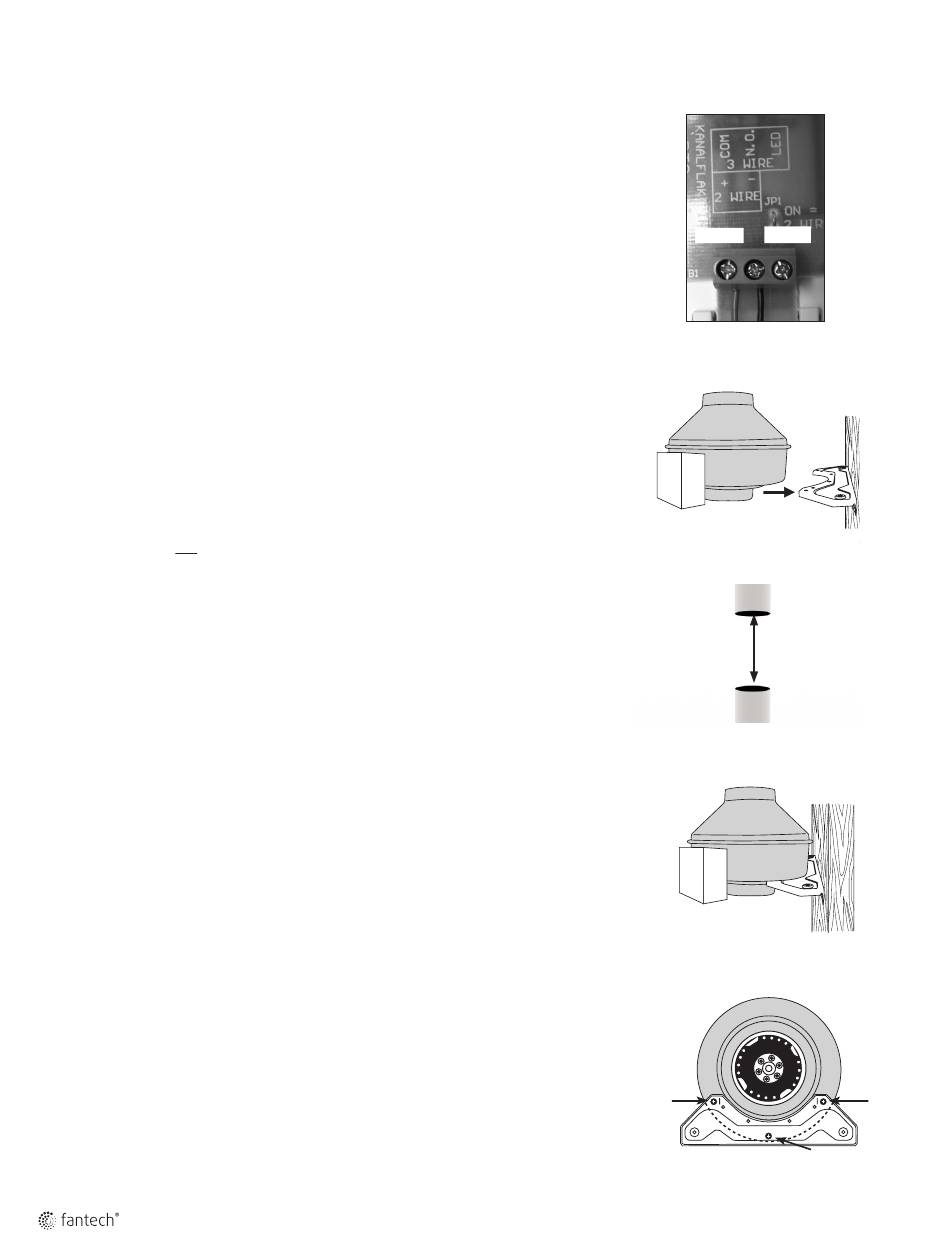

INSTRUCTION D'INSTALLATION DU VENTILATEUR DPV22-2

Installation du panneau indicateur
Étape 1. Sélectionner un emplacement pour le panneau
Le panneau indicateur du DPV22-2 doit être près de la sécheuse à un endroit où il sera visible. Le
panneau indicateur vient avec un câble de 50 pieds (15.2 mètres). Assurez-vous que le panneau
indicateur et le ventilateur d'appoint soient localisés dans un endroit qui permet le raccord du
câble.
Étape 2. Câblage et montage du panneau
Le panneau indicateur fonctionne à basse tension qui ne nécessite pas de boîte électrique. Si elle
est fournie avec dégagement pour le câblage et le bornier il peut être monté à un mur en utilisant
une fixation adéquate. Une fois fixé au mur installer l'étiquette fournie dans le kit pour la plaque de
recouvrement de l'indicateur.
Si l'installateur décide de monter le panneau indicateur à une boîte de jonction simple (fourni par
autre), il doit s'assurer que la boîte ne contient pas de câble ou de dispositifs à haute tension.
Sur l'extrémité du câble de 50 pieds (15.2 mètre) avec des fils dénudés, brancher le fil rouge à la
borne positive (+) de la plaque à borne sur le panneau indicateur. Raccorder le fil noir à la borne
négative (-) du bornier sur le panneau indicateur.

Installation du ventilateur

Étape 1. Sélectionner un emplacement pour le ventilateur
Le panneau indicateur est fourni avec un câble de 50 pieds (15.2 mètres). Assurez-vous que le
panneau indicateur et le ventilateur d'appoint sont localisés à un endroit qui permet la raccord à
ce câble. Le ventilateur doit être monté à un minimum de 5 pieds (1.5 mètres) et à un maximim
de 40 pi linéaire (12.2 m) de la sortie d'échappement de la sécheuse, afin de pouvoir facilement
procéder à l'entretien recommandé, l'emplacement choisi pour le ventilateur doit être accessible.
Se référer aux dimensions indiquées à la page suivante. Lorsque le ventilateur d'appoint est installé
dans un grenier, un vide sanitaire ou tout endroit qui peut être froid, il est fortement recommandé
d'isoler le ventilateur pour éviter les risques de condensation.
Une distance de 8 3/8 po (212 mm) est requise entre les conduits pour permettre l'enlèvement du
ventilateur pour effectuer l'entretien.
Note: Étape 2 et 3 peuvent être inversées
Étape 2. Installation du support de montage
À l'aide des vis à bois de fournis, montez le support de montage sur des poutres maîtresses
présentes à l'emplacement choisi. Bien que le ventilateur puisse être monté à n'importe quel
angle, un montage vertical est recommandé afin de réduire l'accumulation de condensation dans
le ventilateur. Si un montage horizontal s'avère nécessaire et que l'accumulation de condensation
se révèle être un problème potentiel, le perçage d'un trou d'environ 1/4 po (6 mm) dans le fond du
boîtier (accompagné d'un embout fileté NPT (fourni par autre) ainsi qu'une conduite d'écoulement)
permettra l'écoulement de la condensation.
Étape 3. Montage du ventilateur
Pour un bon fonctionnement, le boîtier de commande (situé sur le ventilateur) doit être positionné
correctement. L'illustration sur le haut de la page suivante montre la position adéquate du boîtier
de commande pour les ventilateurs qui sont montés horizontalement, verticalement et à angle. Le
boîtier de commande doit être positionné pour permettre l'accès au câblage du panneau indicateur
et les branchements. Fixer le ventilateur au support de montage à l'aide des vis auto-perçantes
d'une longueur de 1/2 po (13 mm) fournis. Il faut prendre soin de ne pas abîmer le boîtier. Même
si la présence de trous de guidage n'est pas nécessaire, le perçage de trous d'environ 3/32 po (2
mm) (ou plus petit) est préconisé.
Étape 4. Connexion du câblage du panneau indicateur
Branché le bout du câble de 50 pieds (15.2 mètres) qui a un connecteur à deux positions à la
prise située sur le boîtier de commande du ventilateur d'appoint.
ROUGE NOIR
Montage du support (utlisez
les longues vis à bois)
8 3/8 po (212 mm)
Distance requise pour l'entretien
Montage du ventilateur (utilisez les
vis de 1/2 po (13mm))
Montage du support et
localisation des vis
