Channels 1-4
Channels 5-8
Channels 9-12
Channels 13-16

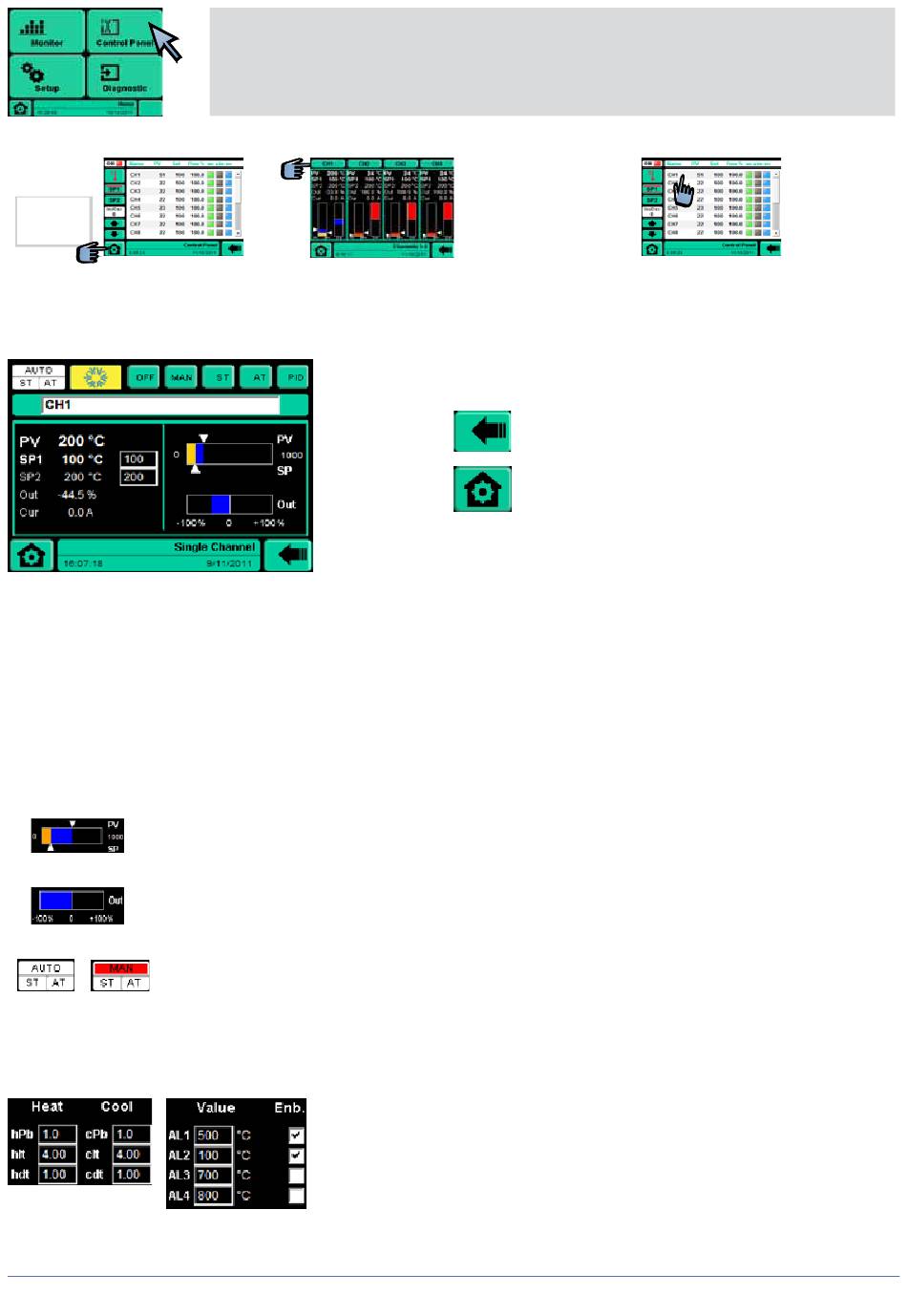

Single Channel:
affiche un canaux simple
Affichages (pour chaque zone)
CH1
PV
200°C
SP1
100°C
SP2
200°C
Out
-76.2%
Cur
0.0A
63
HOME PAGE
Control Panel ----------> Channels 1-4 ------------------------>
ou
Control Panel ------------------------>
CHx nom de la voie sélectionnée: peut être changé
PV
Valeur de la variable de processus
SP1
Valeur du setpoint 1
SP2
Valeur du setpoint 2
Out
Valeur de la puissance de sortie
Cur
Valeur du courant sur la charge
Histogramme PV (variable de processus) et SP (setpoint)
Histogramme puissance de régulation
-100% ... 0 visuel gauche (bleu - se refroidissant)
0 ...+100% visuel droite (rouge – heathing)
Indication:
condition manuelle (rouge) / automatic
Selftuning: gris habilité, rouge actif
Autotuning: gris habilité, rouge actif
En appuyant sur les touches PID et AL l'on affichera respectivement
les grilles relatives aux :
- paramètres PID (chauffage / refroidissement)
- alarmes (seuil d'alarme et attribution de l'alarme au canaux )
Affichages et paramètres, si autorisés par le niveau de mot de passe
La présence des paramètres PID dépend du type de régulation (Ctr)
programmé
Single Channel
Ou
Rappels autres pages / fonctions
Retour à la page précédente
Home
Control Panel
Monitor
Alarms
Channel Zoom
80956B_MSW_GF_LOOPER_12-2011_FRA
