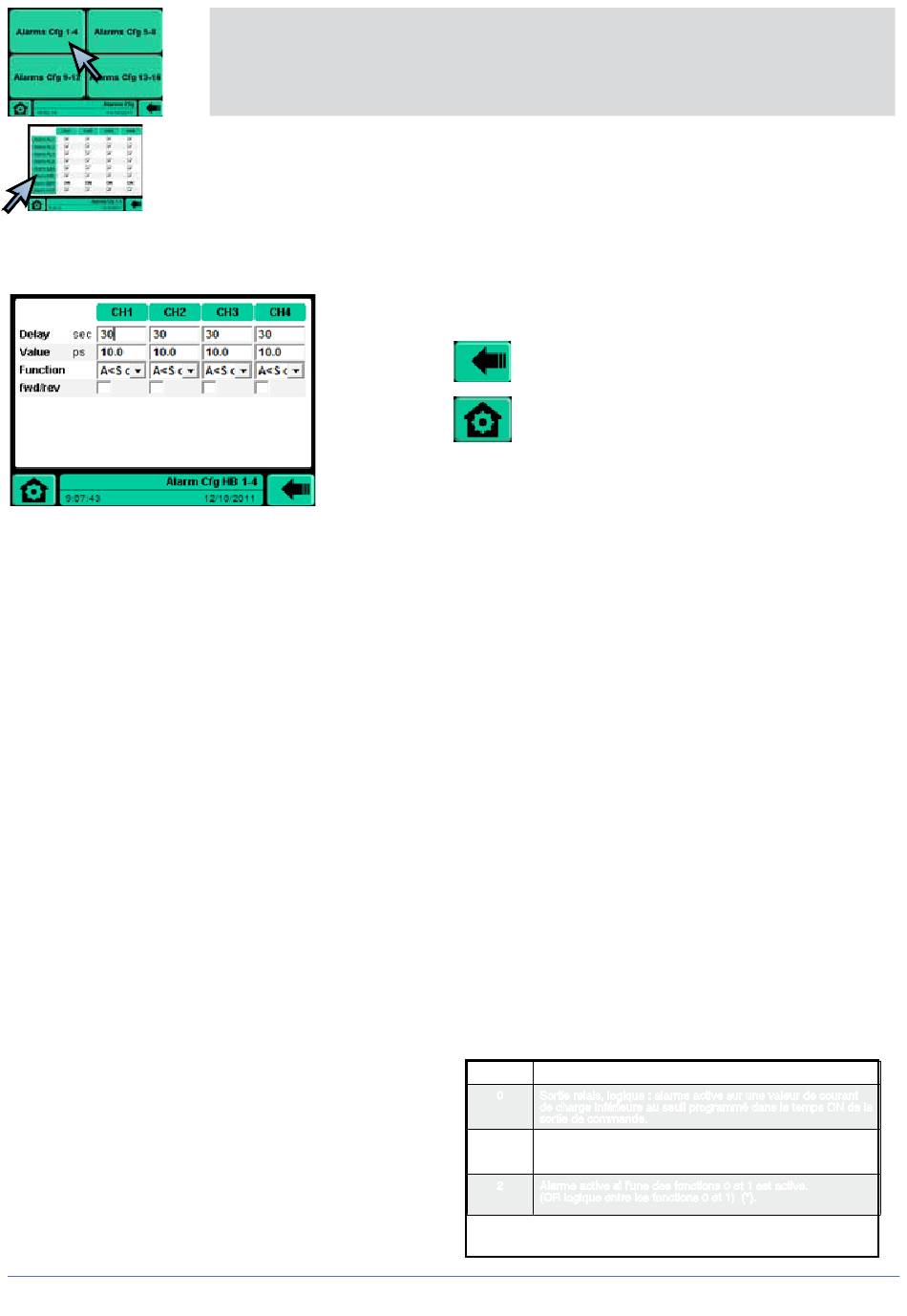

Alarms Cfg HB:
Pour le groupe de canaux permet de configurer les paramètres relatifs à l'alarme HB
(ex. gruppo 1-4)
Affichages
CH1/CH2/CH3/CH4
Configuration des paramètres
Delay sec
30
Value ps
10.0
Function
A<S
fwd/rev
Fonctions des touches
-
Remarques
La configuration est exclue lorsque le fond du champ de saisie est gris.
La grille proposée est automatique et dépend de la configuration ON/OFF de l'alarme HB dans Alarms Cfg
Tableau des fonctionnalités de l'alarme HB
46
HOME PAGE
Setup -----> Config. -----> Alarms Cfg -----> Alarms Cfg 1-4 ----->
Canaux/zone de référence
Temps d'attente pour l'intervention de l'alarme HB ( 0 ... 999 sec )
La valeur doit être plus grande de la période du cycle du rendement associé pour alarmer HB
Seuil d'alarme HB (en points d'échelle d'entrée amperometrique)
Fonctionnalités de l'alarme HB ( 0 ... 2 ) remarque
Alarme directe / inverse
Rappels autres pages / fonctions
Mémorisation et retour à la page précédente
Home
Control Panel
Monitor
Alarms
√
( vide directe,
inverse )
Val.
Description de la fonctionnalité
0
Sortie relais, logique : alarme active sur une valeur de courant
de charge inférieure au seuil programmé dans le temps ON de la
sortie de commande.
1
Sortie relais, logique : alarme active sur une valeur de courant
de charge supérieure au seuil programmé dans le temps OFF de
la sortie de commande.
2
Alarme active si l'une des fonctions 0 et 1 est active.
(OR logique entre les fonctions 0 et 1) (*).
(*) le seuil minimum programmé est égal à 12% du f.é. ampérométrique HB
(Heater Break Alarm)
80956B_MSW_GF_LOOPER_12-2011_FRA
Alarms Cfg HB 1-4
