Principales applications
• Machines d'emballage
• Extrusion
• Thermoformage
• Presses à injection
• Machines textiles
• Fours multi-zones
DESCRIPTION
GFX4 est un système de régulation pour
panneau arrière, destiné à la gestion de la
puissance électrique.
Chaque unité gère quatre boucles de com-
mande indépendantes.
Il s'agit d'une unité extrêmement com-
pacte, qui réunit néanmoins plusieurs
éléments typiques d'une armoire électri-
que.
A savoir :
• régulateur
• groupe statique
• transformateurs ampèremétriques
• porte-fusibles (en option)
Cette architecture permet de réduire l'e-
space occupé et les temps de câblage.
Sur le plan fonctionnel, le GFX4 comprend
les éléments suivants :
• microprocesseur de commande des pro-
cessus
• entrées analogiques/numériques
• sorties analogiques/numériques
• ports de communication
• groupe statique intégré
• porte-fusibles (en option)
Le microprocesseur gère en toute autono-
mie les quatre boucles de régulation, en
fournissant un ensemble d'informations
de diagnostic, dont le courant absorbé par
les charges, l'état de fonctionnement des
zones et la situation des alarmes.

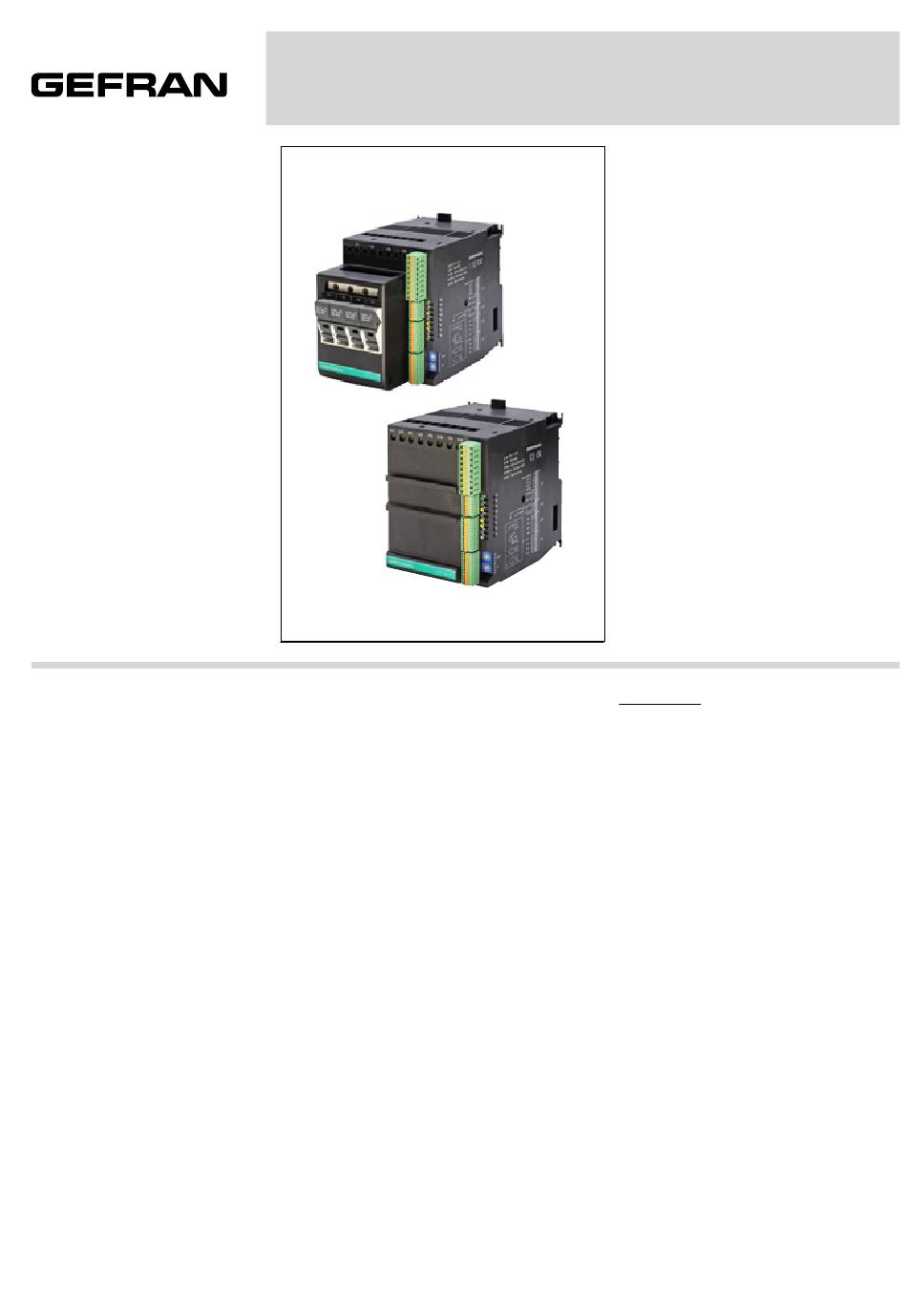

GFX4
CONTROLEUR MODULAIRE DE PUISSANCE A 4 ZONES
L'éventuelle modification du fonctionne-
ment s'effectue en programmant quelques
simples paramètres.
Cette opération peut être exécutée à l'aide
d'un outil logiciel qui aide l'utilisateur à
sélectionner les paramètres pour obtenir
une configuration correcte.
L'unité possède de remarquables capa-
cités de communication avec les éléments
typiques de l'automatisation (PLC, pupi-
tres opérateur, PC industriels, etc...),
grâce à un port de communication de
série, qui utilise le protocole Modbus RTU.
Un deuxième port configurable est disponi-
ble en option pour les protocoles Fieldbus
les plus courants :
Profibus DP,
CANopen,
DeviceNet,
Modbus RTU,
Ethernet Modbus TCP,
Ethernet IP,
EtherCAT,
ProfiNET.
Le produit est livré avec une configuration
d'usine, qu'il est possible de modifier de
manière simple et rapide.
En particulier, il est particulièrement faci-
le d'attribuer aux sorties des fonctions
différentes de celles d'usine.
Principales caractéristiques
Unité autonome pour la régulation indépen-
dante de quatre boucles de commande pour
les puissances électriques. Extrêmement
compacte, indépendante au niveau des régula-
tions et dotée d'un diagnostic avancé.
L'unité comprend :
• Régulateur
• Groupe statique de 30, 60, 80kW
• Transformateurs ampèremétriques (1 ou 4)
• Porte-fusibles (en option)
• 4 entrées de processus universelles
• 4 PID chaud/froid indépendants
• 4 sorties principales (directement reliées au
groupe statique)
• 4 entrées analogiques auxiliaires (en option)
• 4 sorties configurables (en option): relais /
logique / TRIAC / continue
• 2 sorties à relais configurables
• 2 entrées numériques
• Port de communication standard: Modbus
RTU
• Port pour Fieldbus (en option): Profibus
DP, CANopen, DeviceNet, Modbus RTU,
Ethernet Modbus TCP, Ethernet IP,
EtherCAT, ProfiNET
• Montage sur barre DIN ou panneau
• Certifications CE, UL, CSA et homologations
SCCR UL 508 100KA
MODELES
(voir le tableau en sigle de commande)
La gamme comprend trois modèles, à
choisir en fonction de la puissance à gérer.
GFX4 80
Ce modèle est en mesure de gérer
une puissance totale simultanée de
80kW@480V, soit une puissance par zone
de 19,2 kW qui, à travers une gestion
intelligente, peut être augmentée jusqu'à
23,7 kW (pas en même temps dans toutes
les zones).
Courant nominal 40A pour la zone, maxi-
mum non contemporain 57A.
GFX4 60
Ce modèle est en mesure de gérer
une puissance totale simultanée de
60kW@480V, soit une puissance par zone
de 15,3 kW.
Courant nominal 32A pour la zone
Option: porte-fusibles intégrés.
GFX4 30
Ce modèle est en mesure de gérer
une puissance totale simultanée de
30kW@480V, soit une puissance par zone
de 7,6 kW.
Courant nominal 16A pour la zone.
Option : porte-fusibles intégrés.
