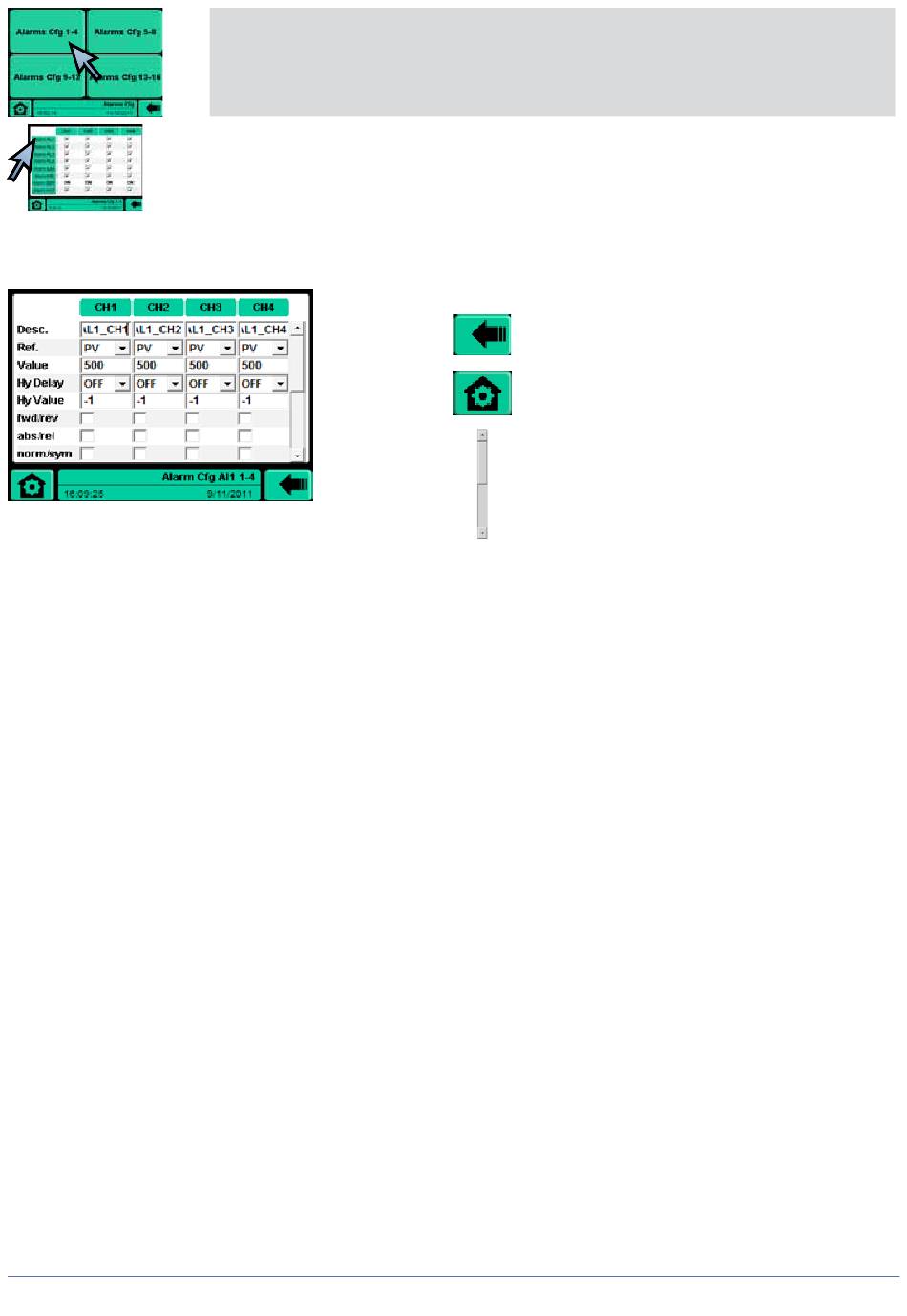

Alarms Cfg Al1 1-4:
pour chaque groupe de voies , permet de régler la configuration des alarmes
(ex pour Al1 groupe de voies 1-4)
Affichages
CH1/CH2/CH3/CH4
Configuration des paramètres
Descr.
L1_CH1
Ref.
PV
Value
500
Hy Delay
OFF
Hy Value
-1
[ ]
fwd/rev
[ ]
abs/rel
[ ]
norm/sym
[ ]
dis.
[ ]
mem
[ ]
dis.SP
[ ]
memHy
43
HOME PAGE
Setup -----> Config. -----> Alarms Cfg -----> Alarms Cfg 1-4 ----->
Canaux/zone de référence
Description alarme (6 caractères alphanumériques) Visualisé sur les alarmes paginez quand
l'alarme est en activité
Variable de référence (voir tableau dans Remarques)
Seuil d'alarme (en points d'échelle d'entrée)
Délai d'activation alarme (OFF=exclu sec.=temps en secondes min.=temps en minutes)
Valeur hystérésis ou délai d'activation alarme
( hystérésis - 999 ... 999 points avec Hy Delay OFF )
( délai d'activation alarme 0 ... 999 sec ou 0 ... 999 min)
Alarme directe / inverse
Alarme absolue / relative
Alarme normale / symétrique
Alarme exclue lors de la mise sous tension, jusqu'à la première interception
√
(vide normale,
exclue)
Alarme avec mémoire La condition d'alarme demeure même lorsque sa cause cesse
√
(vide normale,
mémoire)
Alarme exclue lors de la mise sous tension ou du changement de setpoint, jusqu'à la première
interception (vide normale,
Alarme avec hystérésis temporisée. Uniquement pour les alarmes avec mémoire et retard.
Le retard temporisé se transforme en hystérésis temporisée avec le comptage bloqué en
condition de SBR ; au retour, le comptage reprend à zéro (vide normale,
temporisée)
Rappels autres pages / fonctions
Mémorisation et retour à la page précédente
Home
Control Panel
Monitor
Alarms
Barre de défilement haut /bas page
√
( vide directe,
inverse)
√
(vide absolue,
relative)
(vide normale,
√
symétrique)
√
exclue )
Alarms Cfg Al1 1-4
√
avec hystérésis
