Trend 1:
cette page montre les setpoints et l'évolution graphique des variables PV relatives aux zones habilitées in
Cfg Trend 1
Affichages
Configuration des paramètres
58
HOME PAGE
Trend 1 (ou Trend 2)
Monitor ----->

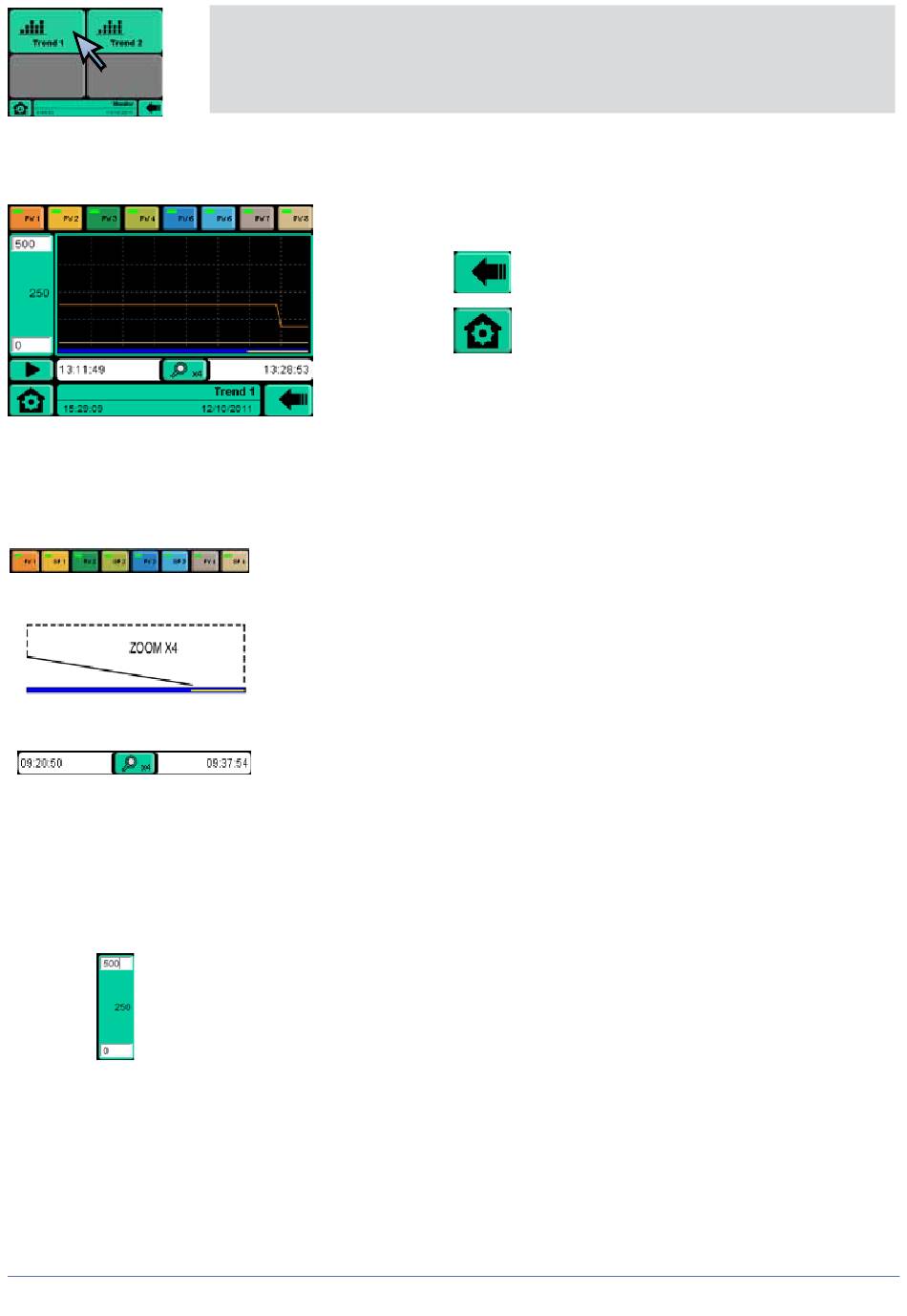

Couleurs associées aux variables pour le graphique (quatre PV et quatre SPA)
Les zones validées pour les courbes ont leur Led allumée.
Lors de chaque action sur la touche zoom, la zone jaune de la barre est divisée
par deux (dans l'exemple, zoom x4)
Le graphique entier est l'agrandissement de la zone indiquée par la barre
jaune et il peut être déplacé horizontalement
A droite (début du graphique), l'heure courante (heures:minutes:secondes) ;
à gauche (système d'axes cartésiens), l'heure courante – t
(où t = 4095 x temps de lectures / zoom). Voir exemples*
limite maximum de l'échelle (choix afin d'installer)
valeur intermédiaire (positionnement automatique)
limite minimum de l'échelle (choix afin d'installer)
Rappels autres pages / fonctions
Retour à la page précédente
Home
Control Panel
Monitor
Alarms
