Mode d'emploi
Rideau lumineux / barrière immatérielle de sécurité

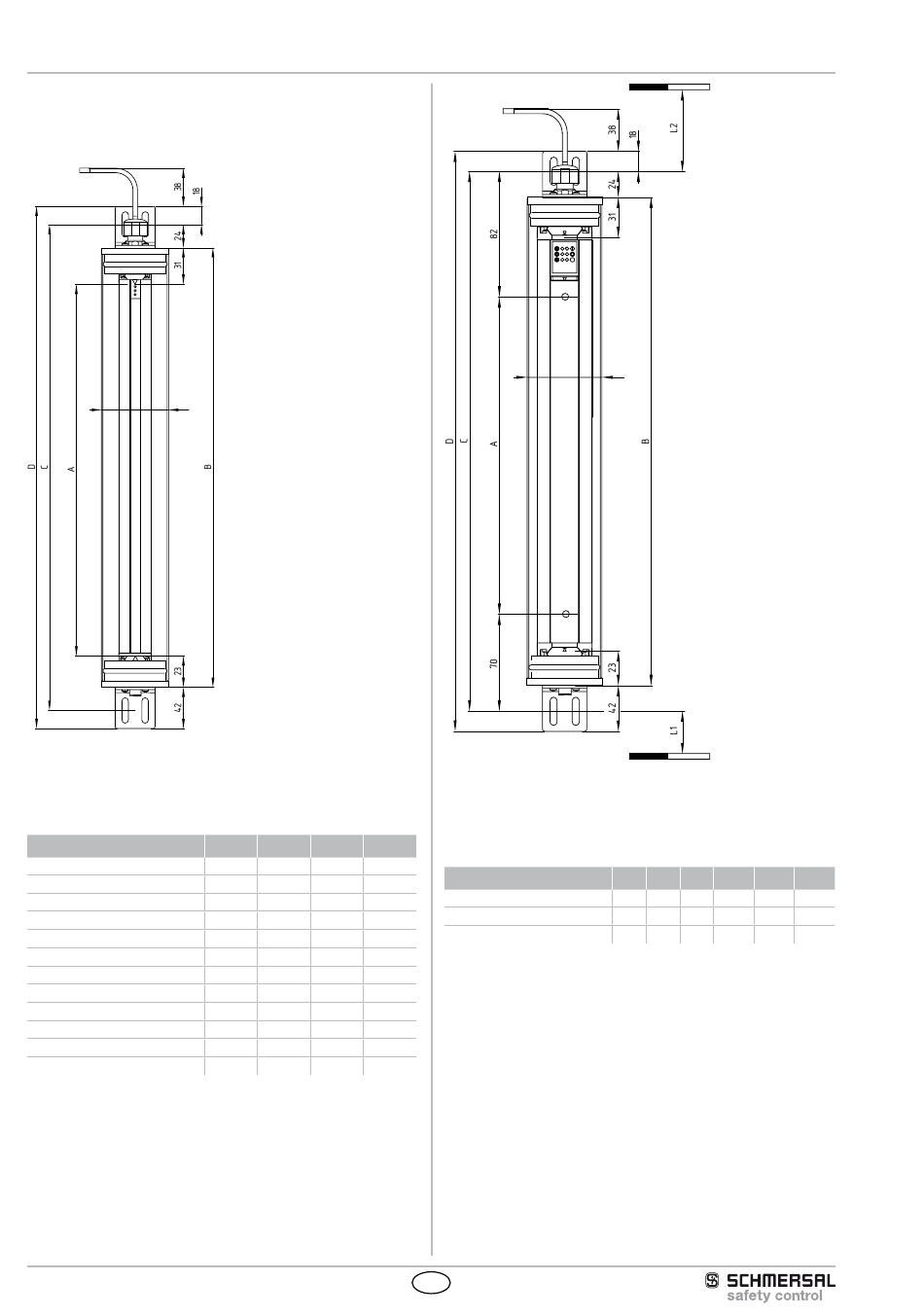

3.5 Dimensions

Toutes les dimensions sont indiquées en mm�
SLC 220 IP69K émetteur et récepteur standard
60
Légende
A Hauteur du champ de protection
B Longueur du capteur
C Fixation
D Longueur totale
Type
SLC 220-E/R0175-xx-69-RFB
SLC 220-E/R0250-xx-69-RFB
SLC 220-E/R0325-xx-69-RFB
SLC 220-E/R0475-xx-69-RFB
SLC 220-E/R0625-xx-69-RFB
SLC 220-E/R0775-xx-69-RFB
SLC 220-E/R0925-xx-69-RFB
SLC 220-E/R1075-xx-69-RFB
SLC 220-E/R1225-xx-69-RFB
SLC 220-E/R1375-xx-69-RFB
SLC 220-E/R1525-xx-69-RFB
SLC 220-E/R1675-xx-69-RFB
Les dimensions de toutes les versions avec une résolution de 30 et
80 mm ainsi que la variante (-H) avec une portée de 4,0 à 14,0 m sont
identiques pour une même hauteur de protection�
Pour le type SLC 220-E/R0175-30-RFB, la dimension de 19,5 mm
devient 32 mm suite à une longueur de profile supérieure� La zone de
sécurité est repérée par un marquage séparé�
SLG 220 émetteur et récepteur multi-faisceaux
8
A B C D
175 241,5 289,5 325,5
250 304 352 388
325 379 427 463
475 529 577 613
625 679 727 763
775 829 877 913
925 979 1027 1063
1075 1129 1177 1213
1225 1279 1327 1363
1375 1429 1477 1513
1525 1579 1627 1663
1675 1729 1777 1813
Légende
A Distance entre faisceaux
B Longueur du capteur
C Fixation
D Longueur totale
Type
SLG 220-E/R0500-02-69-RF 500 330 318
SLG 220-E/R0800-03-69-RF 400 230 218
SLG 220-E/R0900-04-69-RF 300 230 218 1004 1052 1088
L1 = Distance de montage (mm) entre la surface de fixation et le milieu
du trou oblong (extrémité courte)
L2 = Distance de montage (mm) entre la surface de fixation et le milieu
du trou oblong (fenêtre diagnostique)
FR
SLC 220 IP 69 K
SLG 220 IP 69 K
60
A L1 L2 B C
604 652
904 952
D
688
988
