Câblage et terminaison
de bus
Fonctions
fondamentales
Building Technologies
DGND
RxD/TxD-N
RxD/TxD-P
VP
Connecteur

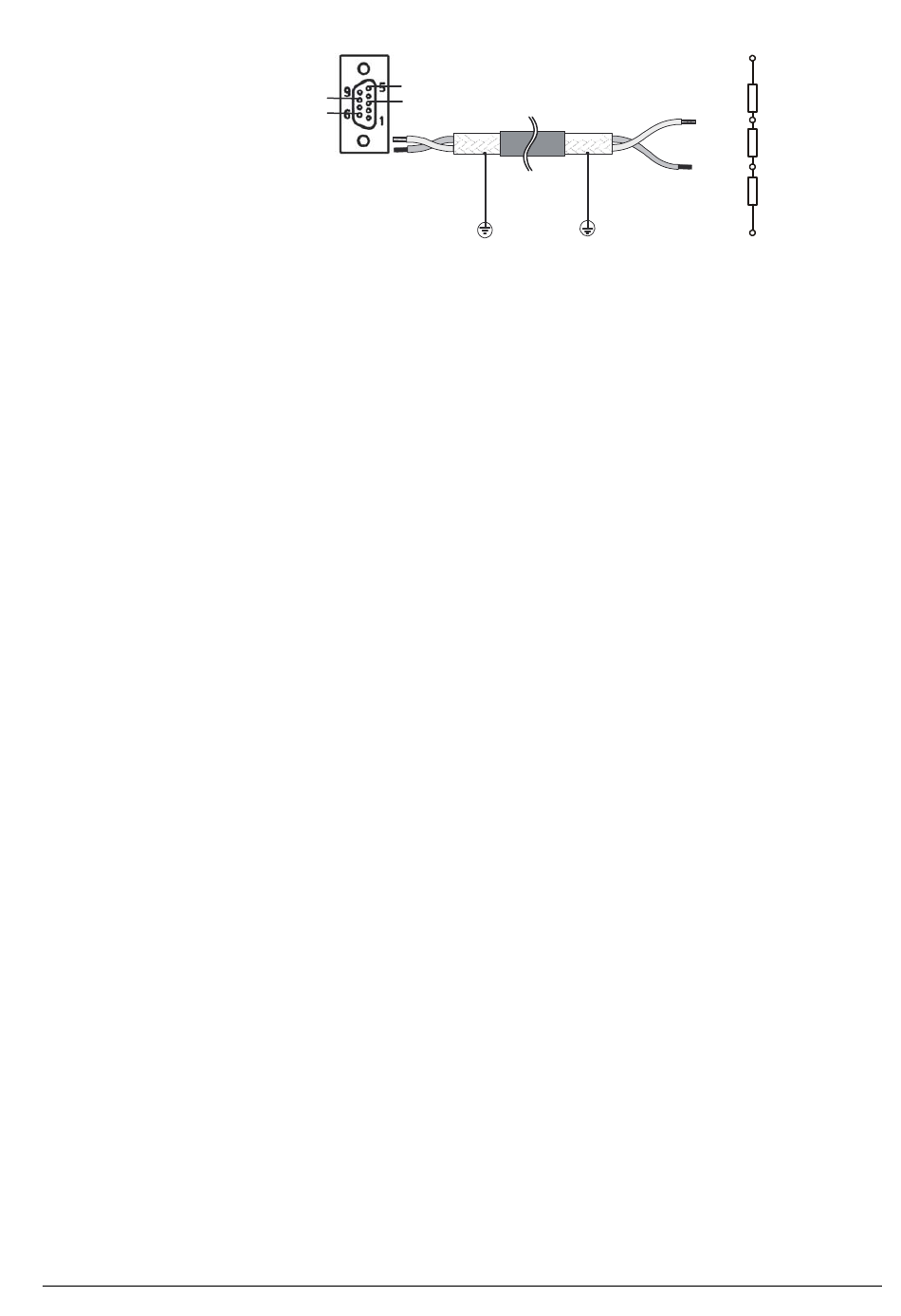

Figure 39 : Câblage et terminaison de bus
Profibus-DP a été conçu pour la transmission de données rapide côté terrain. Ce bus
permet à des appareils de commande centraux, comme par ex. des API/PC, de
communiquer par une liaison série avec des appareils de terrain décentrés, tels que
E/S, moniteurs de mesure et régulateurs. La transmission de données avec des
appareils décentrés se fait essentiellement de façon cyclique.
Les fonctions de communication nécessaires sont définies par les fonctions
fondamentales Profibus-DP selon les normes CEI 61158 et CEI 61784.
La commande centrale (maître) lit de façon cyclique les données d'entrée des esclaves
et écrit les données de sortie de façon cyclique pour les transmettre aux esclaves. Pour
cela, le temps de cycle du bus doit être plus court que le temps de cycle du programme
des applications SPS centrales. Outre la transmission cyclique des données utiles, le
bus Profibus-DP met également à disposition des fonctions puissantes de diagnostic et
d'aide à la mise en service.
Transmission

Câble à paire torsadée RS-485

Débit de 9,6 kbit/s à 12 Mbit/s
Accès au bus

Maîtres et esclaves, au maximum 126 terminaux sur un bus (avec répéteurs)
Communication

Point à point (transmission de données utiles)

Transmission cyclique de données utiles maître-esclave
États de fonctionnement

Operate Transmission cyclique de données d'entrée et de sortie

Clear Lecture des entrées, les sorties restant dans un état sûr

Stopp Seule le transfert de données de maître à maître est possible
Synchronisation

Sync-Mode Non pris en charge par RWF55

Freeze-Mode Non pris en charge par RWF55
Fonctionnalités

Transmission cyclique de données utiles entre maître DP et esclave(s) DP

Activation ou désactivation dynamique d'esclaves DP individuels

Contrôle de la configuration des esclaves DP

Attribution d'adresse d'esclaves DP par le bus

Configuration de maître DP par le bus

Données d'entrée/sortie : 246 octets max. disponibles par esclave DP
Manuel d'utilisation RWF55
12 Interface Profibus-DP
7867z22fr/0413
Terre de
protection PE
Câblage
VP (borne 6)
390 Ohm
RxD/TxD-P ( borne 3)
220 Ohm
RxD/TxD-N ( borne n 8)
390 Ohm
DGND ( borne 5)
Terre de protection
