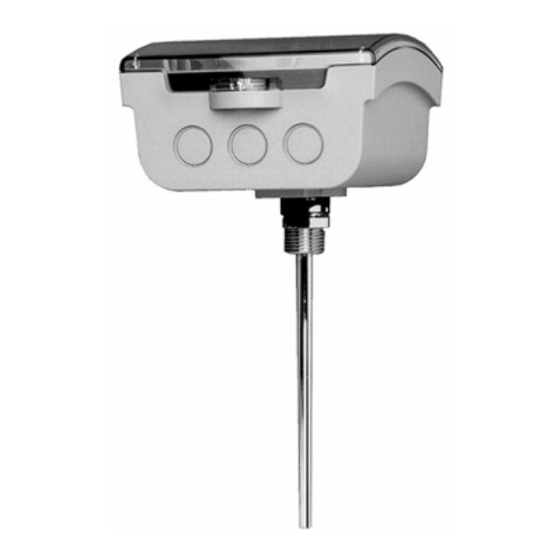

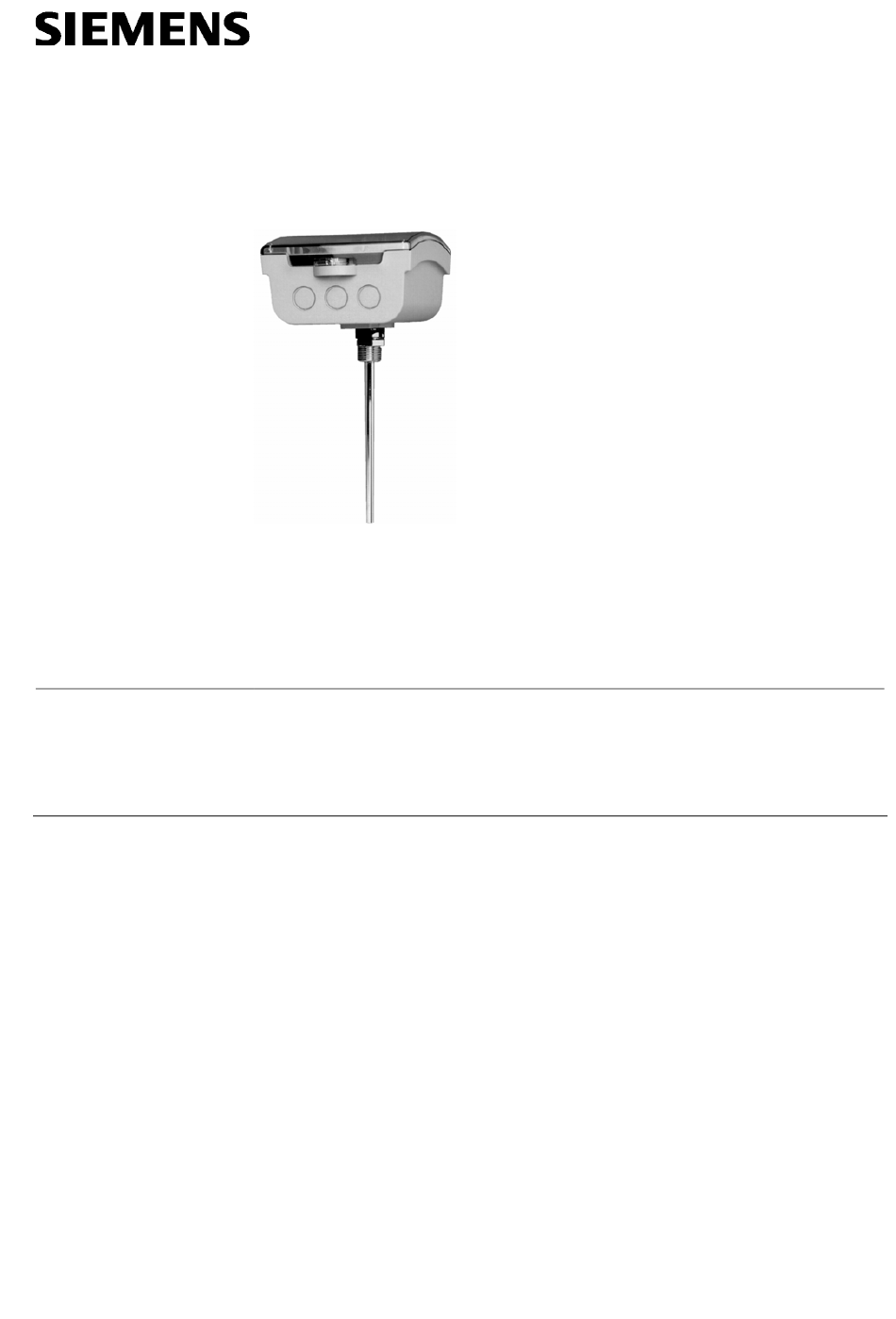

Synco™ 100
Régulateur de
température à plongeur
avec 2 sorties 0...10 V–
Régulateur de température à plongeur pour régulations de température constante
dans des installations de chauffage et de climatisation. Construction compacte.
2 sorties de commande analogiques 0...10 V– pour chauffage et/ou refroidissement.
Types d'installation :
• Installations de ventilation et climatisation
• Petites installations de chauffage
Types de bâtiment :
• Immeubles résidentiels
• Bâtiments du tertiaire de tous types
Exemples d'applications :
• Préparation d'eau chaude sanitaire
• Régulation de la température de départ dans des installations de chauffage
• Préparation du fluide dans des applications CVC
• Régulation d'échangeur de chaleur avec circuit fermé
• Régulation de la température d'eau de refroidissement
Commande de :
• Servomoteurs pour vanne de chauffage
• Servomoteurs pour vanne de refroidissement
3
RLE162
Building Technologies
HVAC Products
333
