Commande

6.1 Signification de l'affichage et des touches

Communication
via l'interface
Réduire la
valeur
Touche
"Échappe"
RWF55.X

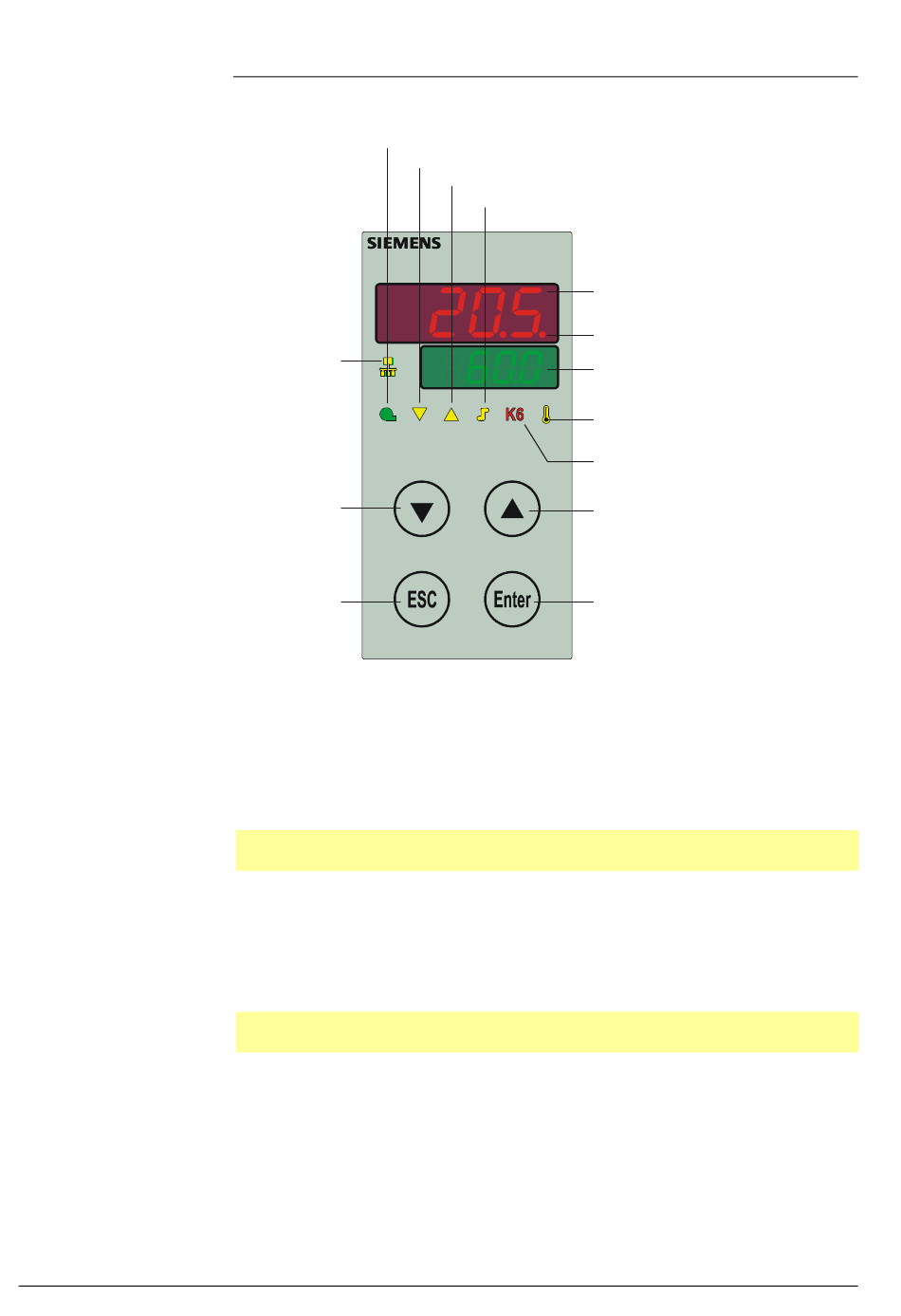

Figure 20 : Signification de l'affichage et des touches
Sur les deux affichages à sept segments (rouge et vert), des tirets sont affichés et
toutes les LED s'allument pendant environ 5 secondes.
L'affichage supérieur (rouge) indique la valeur instantanée.
L'affichage inférieur (vert) indique la valeur de consigne.

Renvoi !
Voir Chapitre 8.9 Affichage diSP
Lors de la saisie de paramètres, le symbole du paramètre est affiché (vert) et la valeur
réglée (rouge).
Sur l'affichage de la valeur instantanée (rouge), la valeur instantanée est indiquée et
sur l'affichage de valeur de consigne (vert), les caractères tUnE clignotent.

Renvoi !
Voir Chapitre 9.1 Fonction d'aide à la mise en œuvre dans le mode forte charge
Manuel d'utilisation RWF55
6 Commande
Libération brûleur
FERMETURE de l'organe de réglage
OUVERTURE de l'organe de réglage
Mode de fonctionnement 2 allures
7867z03fr/0713
/ allure 1
/ allures 2
Affichage de la valeur instantanée (rouge)
et de la valeur de paramètre
LED USB
Affichage de la valeur de consigne (vert)
et du symbole de paramètre
Protection contre les chocs thermiques
Fonction alarme
Augmenter la valeur
Touche "Entrée"
