4 Câblage électrique
4.1 Généralités
Notes pour l'installateur
Attention
ƒ Toutes les opérations d'installation et de câblage doivent être effectuées uniquement par des professionnels compétents
et dûment qualifiés, certifiés et accrédités et conformément à toutes les réglementations applicables.
ƒ Les systèmes électriques doivent être mis à la terre conformément à toutes les réglementations applicables.
ƒ Les disjoncteurs de surintensité et les disjoncteurs de courant résiduel (disjoncteurs de défaut de terre) doivent être
utilisés conformément à toutes les réglementations applicables.
ƒ Les schémas de câblage présentés dans ce manuel sont uniquement des guides de câblage généraux et ne sont pas
destinés à une installation spécifique, ni ne comportent de détails à ce sujet.
ƒ Les tuyauteries d'eau, le câblage électrique et le câblage de communication sont généralement installés en parallèle.
Cependant, le câblage de communication ne doit pas être relié au câblage d'alimentation. Pour éviter les interférences
de signaux, les câblages électrique et de communication ne doivent pas passer dans le même conduit. Si l'alimentation
est inférieure à 10 A, maintenir une distance d'au moins 300 mm entre les conduits du câblage électrique et du câblage
de communication ; si l'alimentation est comprise entre 10 et 50 A, maintenir une distance d'au moins 500 mm.
4.2 Précautions à prendre
ƒ Fixer les câbles de manière qu'ils n'entrent pas en contact avec les tuyaux (en particulier sur le côté haute pression).
ƒ Fixer le câblage électrique avec des colliers comme les figures 3-1.14 et 3-1.15 le montrent, de manière qu'ils n'entrent
pas en contact avec les tuyaux, en particulier sur le côté haute pression.

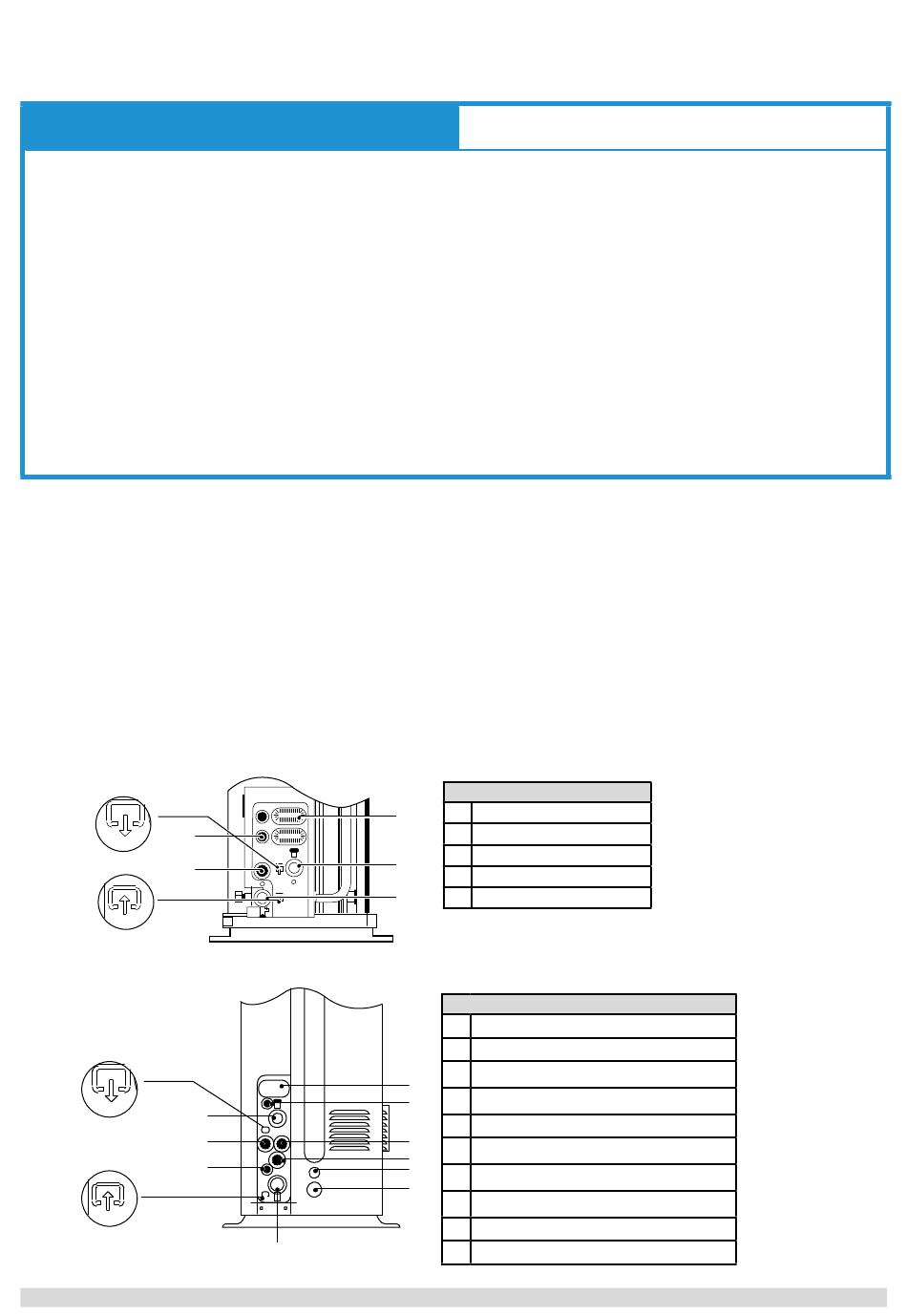

Figure 3-4.1 : Trou de câblage pour les modèles de 5/7/9kW
2
3
Figure 3-4.2 : Trou de câblage pour les modèles de 12~16kW
10
3
6
68

1
4
5
1
2
4
5
7
8
9
Légende
1 Trou pour câble haute tension
2 Trou pour câble basse tension
3 Trou pour le tuyau de drainage
4 Sortie de l'eau
5 Entrée de l'eau
Légende
1 Trou pour câble haute tension
2 Trou pour câble basse tension
3
Trou pour câble haute tension
4
Port de connexion W du compresseur
5 Trou pour le tuyau de drainage
6
Trou pour câble basse tension
7
Trou pour câble basse tension (supplémentaire)
8
Trou pour câble basse tension (supplémentaire)
9 Sortie de l'eau
10 Entrée de l'eau
