Pour déterminer le volume maximal d'eau admis dans tout le circuit, procéder de la façon suivante :
ƒ Déterminer la pression de précharge (Pg) pour le volume maximal d'eau correspondant en se référant à la figure 3-3.1.

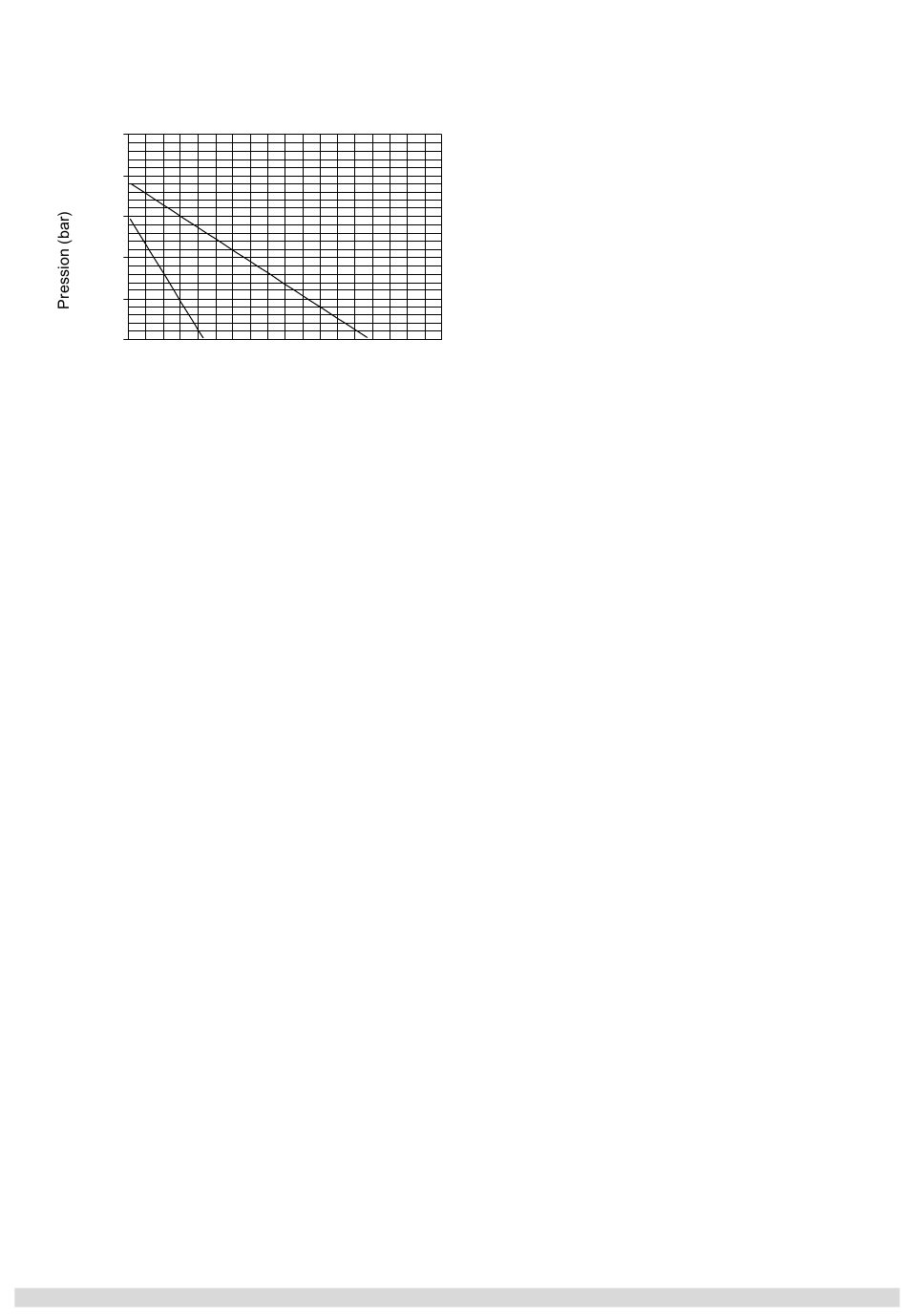

Figure 3-3.1 : Volume d'eau maximum
2.8
2.3
1.8
1.3
A2
0.8
0.3
20
Volume d'eau maximum (l)
ƒ Contrôler que le volume total de l'eau dans tout le circuit est inférieur à cette valeur. Si ce n'est pas le cas, le vase d'expansion
à l'intérieur de l'unité serait trop petit pour l'installation.
Exemple
L'unité (16kW) est installée dans le point le plus haut du circuit de l'eau. Le volume maximum de l'eau dans le circuit de l'eau
est 150 l.
Vu que 150 l sont plus que 72 l, la pression de précharge doit être réduite, se référer à la figure 3-3.1.
ƒ La pression de précharge demandée est : Pg(bar) = (H(m)/10+0,3) bar = (0/10+0,3) bar = 0,3 bar
ƒ Le volume maximum de l'eau correspondant pouvant être lu dans la figure 3-1.7 est d'environ 160 l.
ƒ Étant donné que le volume total de l'eau (150 l) est au-dessous du volume maximum de l'eau (160 l), le vase d'expansion
est suffisant pour l'installation.
Lorsqu'il est nécessaire de changer la pression de précharge prédéfinie du vase d'expansion (1,5 bar), considérer les lignes
directrices suivantes :
ƒ Utiliser seulement de l'azote sec pour régler la pression de précharge du vase d'expansion.
ƒ Un réglage erroné de la pression de précharge du vase d'expansion provoque des dysfonctionnements de l'équipement. La
pression de précharge devrait être réglée seulement par un installateur autorisé.
Si le vase d'expansion de l'unité est trop petit pour l'installation, un vase d'expansion supplémentaire est nécessaire.
ƒ Calculer la pression de précharge du vase d'expansion : Pg(bar) = (H(m)/10+0.3) bar = (0/10+0.3) bar
Le vase d'expansion dont l'unité est équipée devrait également réguler la pression de précharge.
ƒ Calculer le volume nécessaire du vase d'expansion supplémentaire : V1=0,0693*Veau/(2,5-Pg)-V0 Veau : le volume d'eau
dans le système
ƒ V0 : le volume du vase d'expansion dont l'unité est équipée (pour 5~9kW, V0=2L ; pour 10~16kW, V0=5L)
3.3 Raccordement du circuit de l'eau
Les raccordements de l'eau doivent être effectués correctement en respectant les étiquettes sur l'unité extérieure pour
déterminer l'entrée et la sortie d'eau. Il pourrait y avoir des problèmes si l'air, l'humidité et la poussière entrent dans le circuit
de l'eau. Par conséquent, toujours garder à l'esprit ce qui suit pour effectuer les raccordements du circuit de l'eau :
ƒ Utiliser exclusivement des tuyaux propres.
ƒ Garder l'extrémité du tuyau orientée vers le bas pendant l'élimination de bavures.
ƒ Couvrir l'extrémité du tuyau pendant l'introduction dans la paroi, afin d'éviter l'entrée de poussière et de saleté.
ƒ Utiliser un bon mastic pour le filetage des raccords. Le scellage doit être en mesure de supporter les pressions et les
températures de l'équipement .
A1
70
120
170
A1 : Équipement sans glycol pour les unités monophasées de
12~16 kW et les unités triphasées de 12~16 kW
A2 : Équipement dépourvu de glycol pour les unités de 5/7/9kW
65
