4.1.4

EDITEUR DE PROFILS

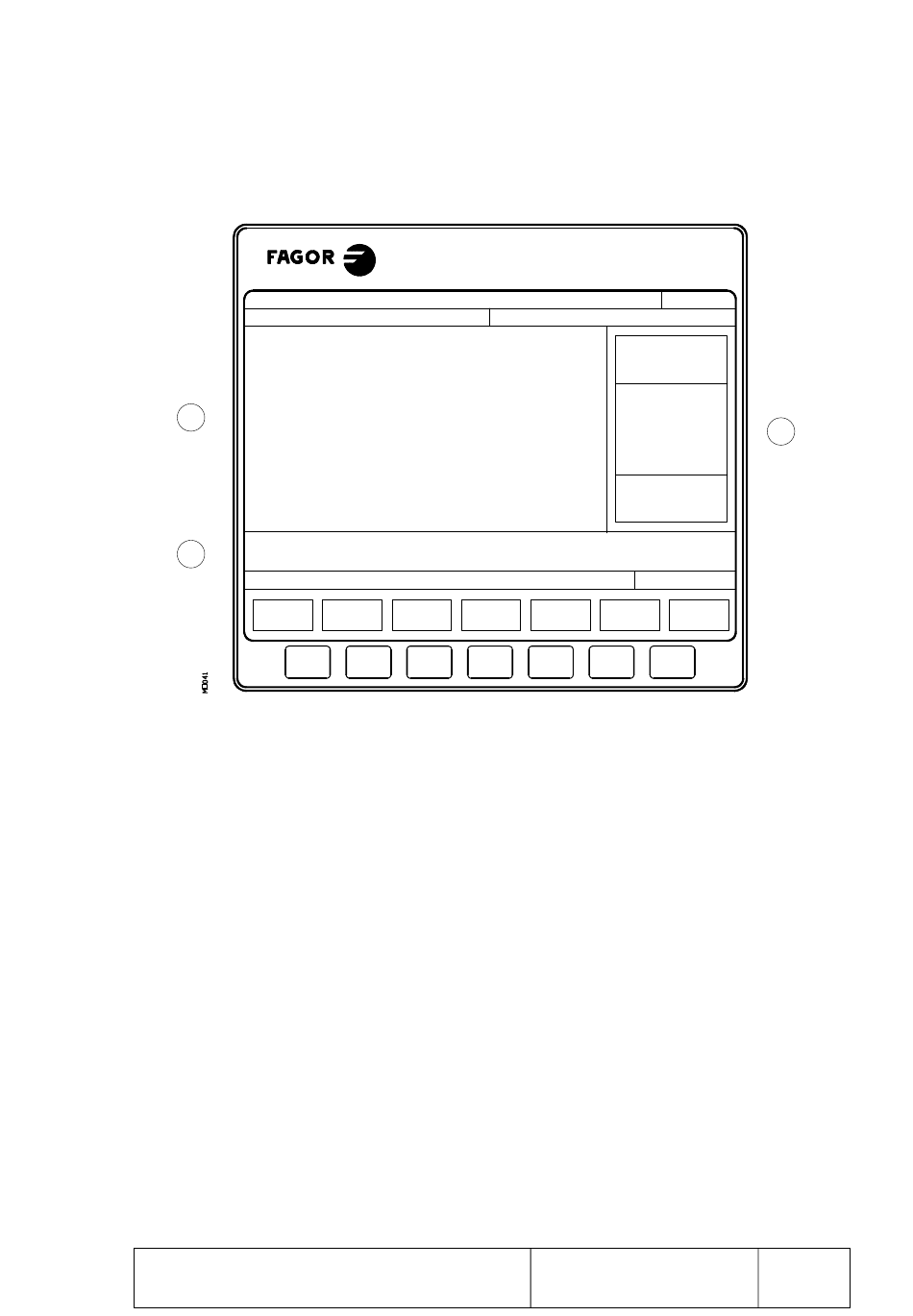

Quand cette option est sélectionnée, la CNC affiche les champs ou fenêtres suivants:
EDITION: P000001
1
2
X
F1
1.- Fenêtre affichant la représentation graphique du profil à éditer.
2.- Fenêtre d'édition affichant le nouveau bloc généré en langage CNC.
3.- Zone d'informations supplémentaires affichant:
ZONE A VISUALISER
Elle indique la zone du plan présentée dans la zone de représentation
graphique du profil. Elle est définie par les valeurs de position maximum et
minimum de chaque axe.

DROITE, ARC HORAIRE, ARC ANTIHORAIRE

Elle indique le type de section de profil sélectionné pour édition ou modification.
Les informations affichées dans chaque dépendent du type de section choisi.
Et, Er, Ni, Nr
Il s'agit d'une série de paramètres internes dont la signification est la suivante:
Et : Eléments totaux dont dispose le profil
Er : Eléments achevés
Ni : Nombre de données introduites
Nr : Nombre de données demandées
Chapitre: 4
EDITER
P..... N.....
Y
F4
F2 F3
11 : 50 :
1 4
ZONE A VISUALISER
X: -100 2500
Y: -1000 500
X1: 50.000
Y1: 60.000
Et:
Er:
Ni:
Nr:
CAP INS MM
VALIDER
F5 F6 F7
Section:
EDITEUR DE PROFILS
3
