c) Rad wechseln/montieren
Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren
oder beschädigt sind, muss deshalb das gesamte Rad getauscht werden.

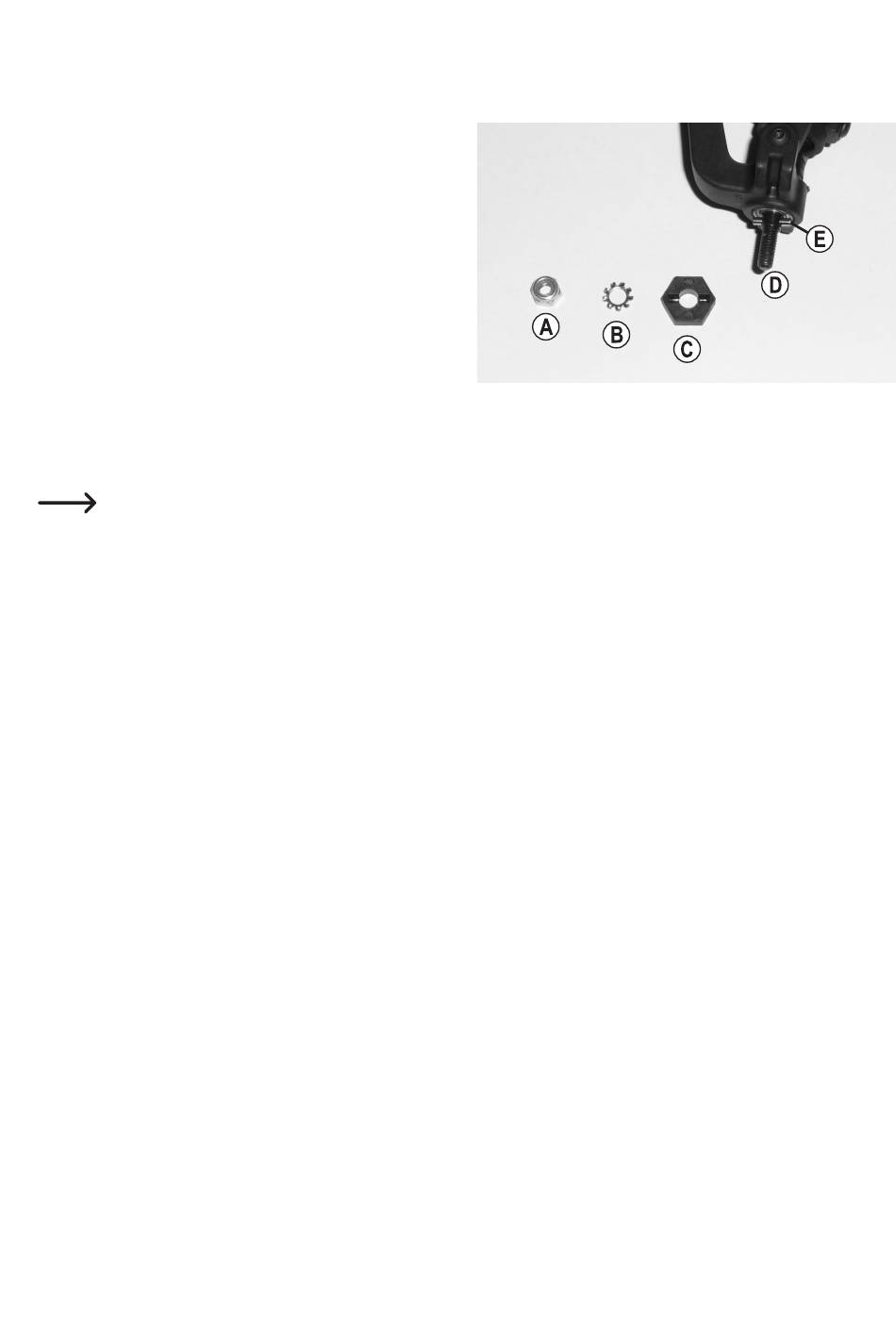

Lösen und entfernen Sie die Radmutter (A) mit einem ge-
eigneten Steckschlüssel. Nehmen Sie danach die Zahn-
scheibe (B) von der Radachse (D) ab.
Jetzt lässt sich das Rad entfernen, ziehen Sie es einfach
von der Radachse (D) ab.
Anschließend wird das neue Rad aufgesteckt, so dass
der Innensechskant innen an der Felge genau auf der
Radmitnehmer-Mutter (C) steckt.
Setzen Sie die Zahnscheibe (B) wieder auf die Radachse
(D) auf, schrauben Sie dann das Rad mit der zu Beginn
entfernten Radmutter (A) auf der Radachse fest.
Wenden Sie jedoch beim Festschrauben keine Gewalt an, da sich sonst das Rad nur schwer dreht, wodurch der
Antrieb beschädigt werden kann.
Möglicherweise bleibt die Radmitnehmer-Mutter (C) beim Abziehen des Rads versehentlich in der Felge
stecken oder sie löst sich ein Stück von der Radachse (D). Achten Sie dann darauf, dass der Mitnehmerstift
(E) nicht herausfällt und verloren geht.
Wenn später das Rad wieder aufgesetzt wird, ist unbedingt zu kontrollieren, dass der Mitnehmerstift (E)
genau in der Mitte der Radachse (D) steckt und in der entsprechenden Nut in der Radmitnehmer-Mutter
(C) zu liegen kommt.
Bei fehlendem Mitnehmerstift (E) kann kein Drehmoment vom Motor auf das Rad übertragen werden, das
Rad dreht sich frei durch.
