1. Goupille (2)
2. Vis d'assemblage et
rondelle bombée (4)
3. Vissez un écrou à embase (pas le contre-écrou à
embase), embase en bas, sur la tige de commande
de déplacement fixée au côté gauche du guidon
(Figure 4).
1. Tige de déplacement
2. Écrou à embase
4. Placez le côté gauche du guidon en appui contre le
côté de la machine et insérez le bout de la tige de
déplacement dans la boucle (Figure 4).
5. Placez les trous du côté gauche du guidon en face de
ceux du panneau latéral gauche, et fixez le guidon
à l'aide de 2 vis d'assemblage et rondelles Belleville
serrées à la main (Figure 3).
Remarque: La face concave de la rondelle
Belleville doit être tournée vers l'extérieur du guidon.

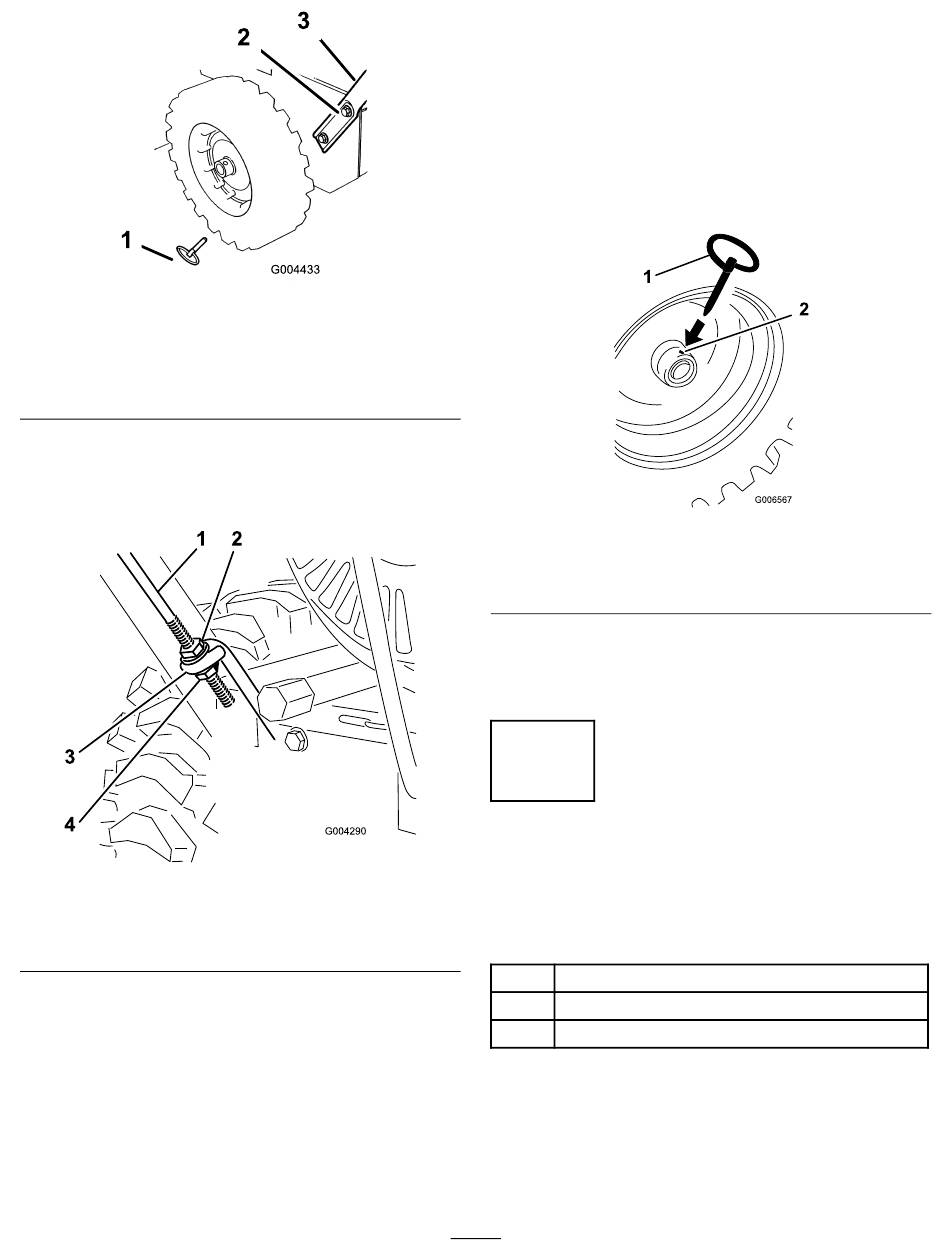

Figure 3
3. Guidon
Figure 4
3. Boucle de tige de
déplacement inférieure
4. Contre-écrou à embase
6. Placez les trous du côté droit du guidon en face de
ceux du panneau latéral droit, et fixez le guidon à
l'aide de 2 vis d'assemblage et rondelles Belleville
serrées à la main.
7. Vérifiez que les deux côtés du guidon sont bien à la
même hauteur, puis serrez solidement les fixations.
8. Glissez les roues vers l'extérieur et insérez les
goupilles dans les trous du moyeu et le trou extérieur
de l'essieu (Figure 5).
1. Goupille
Remarque: Si vous utilisez des chaînes à neige
(option), insérez les goupilles dans le trou extérieur
de l'essieu.
2
Montage de la tige de
changement de vitesses
Pièces nécessaires pour cette
opération:
1
Tige de changement de vitesses
1
Goupille fendue
1
Rondelle plate
Procédure
1. Tirez le bras de changement de vitesses (Figure 6) à
fond vers l'extérieur.
9
Figure 5
2. Trou de moyeu de roue
et trou d'essieu extérieur
alignés
