Montage de la tringlerie de
commande de la fraise/turbine
Pièces nécessaires pour cette
opération:
1
Axe de chape
1
Goupille fendue
Procédure
1. Desserrez l'écrou de blocage au-dessus de la chape
sur la tige de commande supérieure (Figure 8).
1. Tige de commande
supérieure
2. Écrou de blocage
3. Chape
2. Alignez les trous de la chape et de la tige de
commande inférieure, et insérez l'axe de chape
(Figure 8).
3. Vérifiez la distance entre le haut de la poignée et le
bas de la manette de commande de fraise/turbine
(Figure 9).

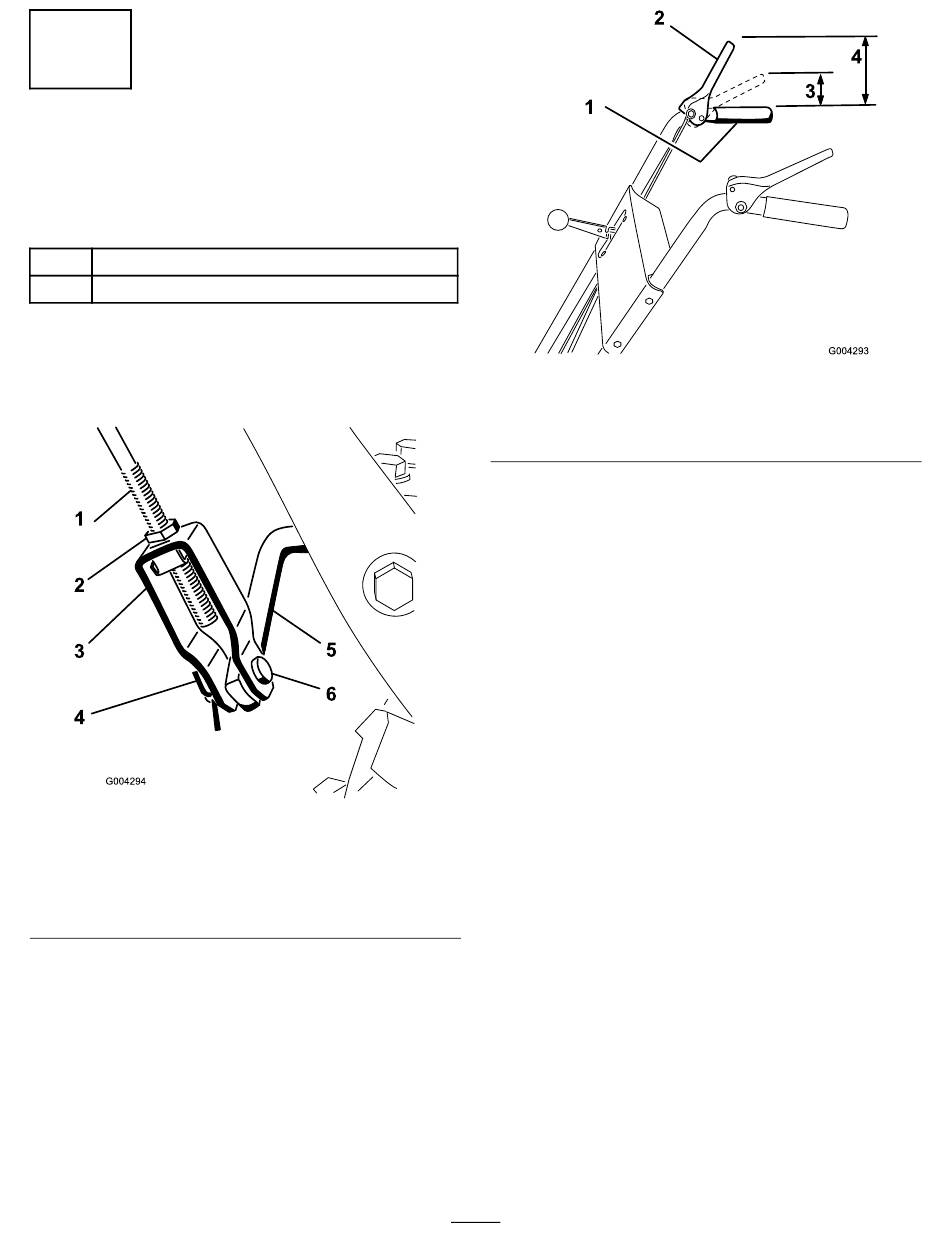

Figure 8
4. Goupille fendue
5. Tige de commande
inférieure
6. Axe de chape
1. Poignée
2. Manette de commande de
fraise à neige/turbine
Remarque: La distance doit être d'environ 12,7 cm
(5").
4. Serrez lentement la manette de commande de
fraise/turbine contre la poignée.
Remarque: La résistance augmente de manière
perceptible lorsque la courroie d'entraînement de la
fraise/turbine se tend (à peu près à mi-course de la
manette). Le réglage est correct quand la résistance
commence à augmenter et que 3 à 5 cm (1 à 2")
séparent le haut de la poignée et le bas de la manette
de commande de la fraise/turbine comme illustré à
la Figure 9.
Remarque: Si la résistance n'augmente pas de
manière perceptible, déposez le couvercle de courroie
(voir le point 2 de la rubrique Remplacement de
la courroie d'entraînement de fraise/turbine) et
mesurez 5 cm (2") au-dessus de la poignée, au point
où le mou est éliminé de la courroie.
5. Pour corriger l'écartement :
A. Retirez l'axe de chape.
B. Desserrez l'écrou de blocage.
C. Vissez ou dévissez la chape selon que vous
souhaitez accroître ou réduire l'écart entre le
haut de la poignée et le bas de la manette de
commande de fraise/turbine (Figure 8).
6. Quand le réglage est correct, replacez l'axe de chape
et fixez-le à l'aide de la goupille fendue (Figure 8).
7. Serrez l'écrou de blocage pour bloquer la chape
(Figure 8).
11
Figure 9
3. 3 à 5 cm (1 à 2")
4. 12,7 cm (5")
