1. Bras de changement de
vitesses
2. Rondelle plate et goupille
fendue
2. Placez le levier de vitesses (Figure 14) en position R
(marche arrière) sur le panneau de commande.
3. Insérez la tige de changement de vitesses dans le
bras, ajoutez une rondelle plate sur la tige et fixez le
tout à l'aide d'une goupille fendue (Figure 6).
3
Montage de la tige de
déplacement
Pièces nécessaires pour cette
opération:
1
Contre-écrou à embase
Procédure
1. Vissez le contre-écrou à embase (embase en haut)
sur le bas de la tige de commande de déplacement,
sous la boucle (Figure 4).
2. Déplacez les deux écrous à embase en haut ou
en bas sur la tige de commande de déplacement
jusqu'à ce que le haut de la poignée soit à environ
11,4 cm (4-1/2") du bas du levier de commande de
déplacement comme illustré à la Figure 7.

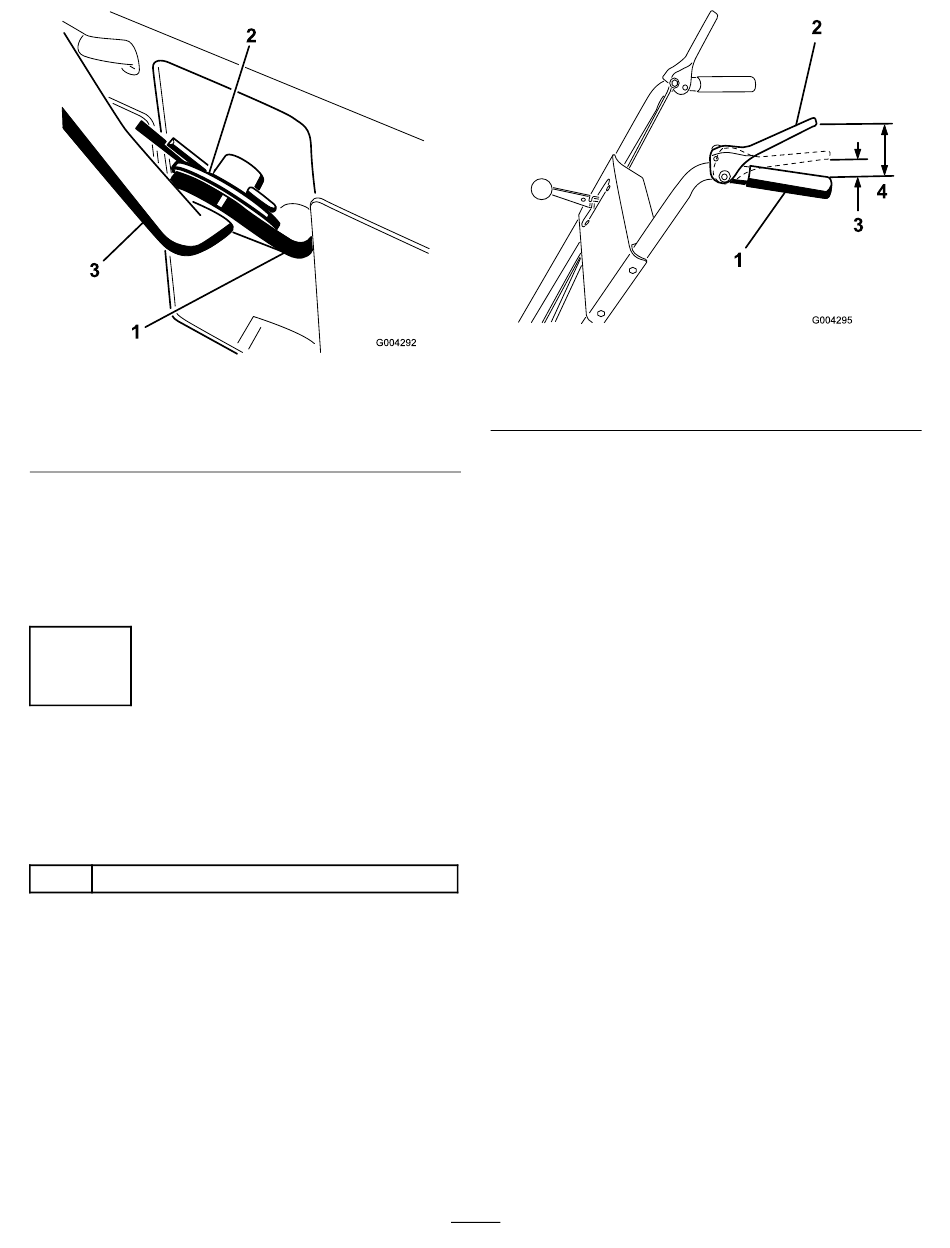

Figure 6
3. Tige de changement de
vitesses
1. Poignée
2. Levier de commande de
déplacement
3. Serrez les 2 écrous à embase à la main.
4. Sélectionnez la troisième vitesse (Figure 14).
Remarque: S'il n'est pas possible de passer la
troisième, réglez le changement de vitesses avant de
continuer (voir Réglage du changement de vitesse
à la rubrique Entretien).
5. Tirez lentement la machine en arrière en serrant
progressivement le levier de commande de
déplacement vers la poignée.
Remarque: Le réglage est correct si les roues
cessent de tourner en arrière quand 3 à 5 cm (1 à 2")
séparent le haut de la poignée et le bas de la manette
de commande de déplacement comme illustré à la
Figure 7.
6. Au besoin, réglez les 2 écrous à embase pour obtenir
la bonne distance entre le haut de la poignée et le bas
de la manette de commande de déplacement.
7. Serrez fermement les contre-écrous.
10
Figure 7
3. 3 à 5 cm (1 à 2")
4. 11,4 cm (4-1/2")
