Souffleuse à neige 722 Power Throw
N° de modèle 38608—N° de série 311000001 et suivants
Introduction
Cette machine est destinée au grand public, aux
professionnels et aux utilisateurs temporaires. Elle
est conçue principalement pour déblayer la neige
sur les surfaces revêtues, telles allées et trottoirs,
et autres surfaces de circulation des propriétés
résidentielles et commerciales. Elle n'est pas
conçue pour enlever autre chose que la neige ni
pour nettoyer le gravier.
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre
machine, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte de
la machine.
Vous pouvez contacter Toro directement à
www.Toro.com pour tout renseignement concernant la
machine ou un accessoire, pour obtenir l'adresse des
dépositaires ou pour enregistrer votre machine.
Lorsque vous contactez un distributeur ou un réparateur
Toro agréé pour l'entretien de votre machine, pour vous
procurer des pièces Toro d'origine ou pour obtenir des
renseignements complémentaires, soyez prêt(e) à lui
fournir les numéros de modèle et de série de la machine.

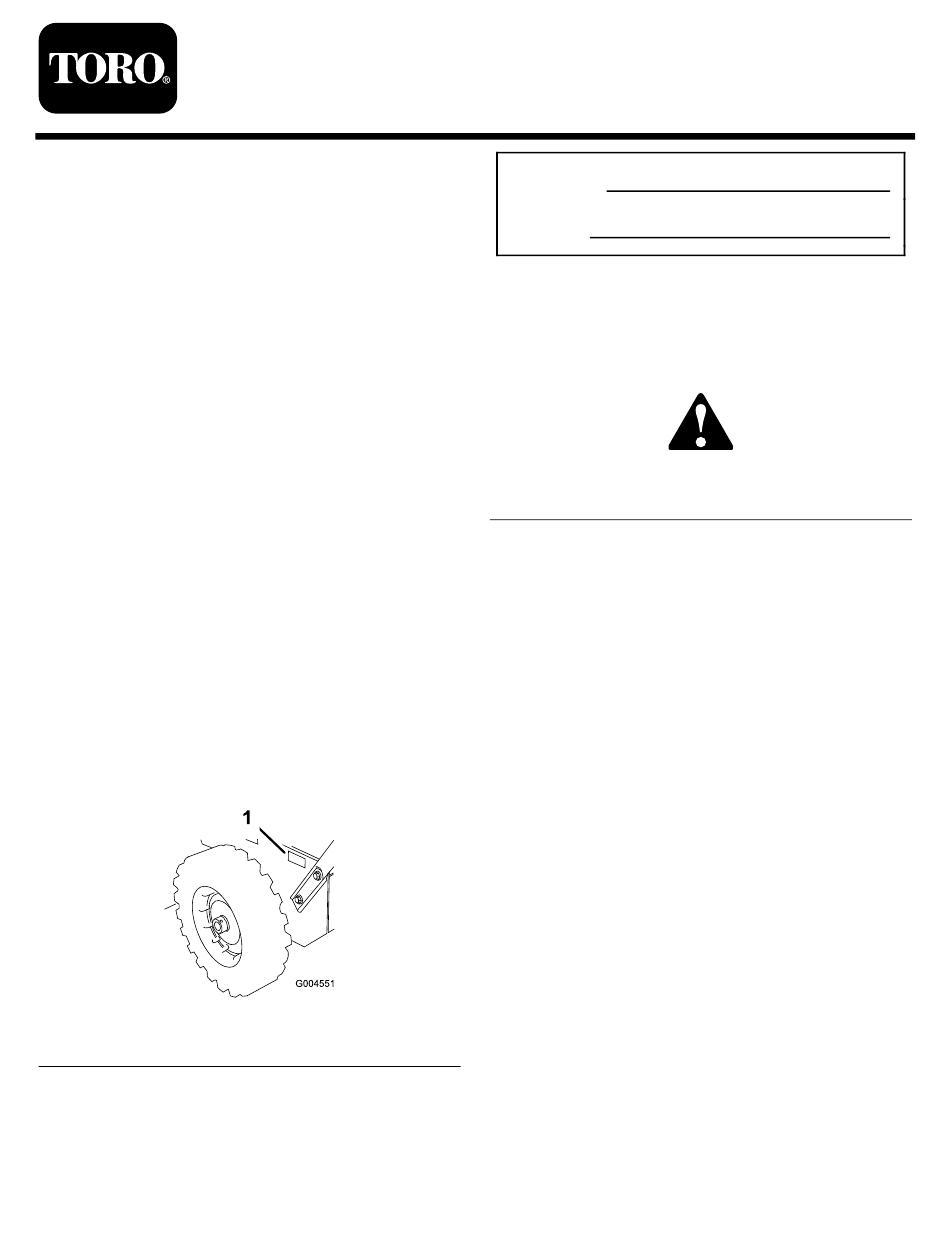

Figure 1 indique l'emplacement des numéros de modèle
et de série sur la machine. Inscrivez les numéros dans
l'espace réservé à cet effet.
Figure 1
1. Emplacement des numéros de modèle et de série
© 2010—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité
(Figure 2), qui indique un danger pouvant entraîner
des blessures graves ou mortelles si les précautions
recommandées ne sont pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer
des informations essentielles. Important, pour attirer
l'attention sur des informations mécaniques spécifiques,
et Remarque, pour signaler des informations d'ordre
général méritant une attention particulière.
Vous pouvez vous procurer un nouvel exemplaire du
Manuel de l'utilisateur du moteur en vous adressant
au constructeur du moteur.
Enregistrez votre produit à www.Toro.com.
Form No. 3365-708 Rev A
®
Manuel de l'utilisateur
Figure 2
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
