Montage De La Caméra À Encastrer - Niko 10-496 Manuel Technique

Lisez entièrement le mode d'emploi avant toute installation et mise en service.
1. DESCRIPTION
Le module caméra de la gamme Niko Access Control est un module adapté à encastrer
dans un mur ou une paroi. Le module caméra est disponible avec une caméra couleur
(10-496). Cette caméra peut être utilisée en combinaison avec le haut-parleur de porte
encastré 10-880-02 et l'extension 10-881-01.
L'utilisation d'une plaque de recouvrement de la gamme Niko Access Control protège l'objectif
et simplifie le montage du module caméra. La plaque de recouvrement est disponible avec
un cadre en aluminium (10-896).
2. MONTAGE
Contrôlez si les éléments suivants sont présents:
- module caméra à encastrer
- plaque de recouvrement (option)
Quels câbles sont nécessaires?
Niko vous conseille les types suivants:
- JYSTY(-F2) min. 3 x 2 x 0,8mm
- TVVF (-F2) min. 3 x 2 x 0,8mm
- TPVF min. 3 x 2 x 0,6mm (limite le nombre d'éléments raccordables. Pour les spécifica-
tions, voir le catalogue technique Niko Access Control).
Astuce: utilisez le même code de couleur pour les bornes (a, b, P...) d'un même système
de la gamme Niko Access Control!
2.1. Montage de la caméra à encastrer

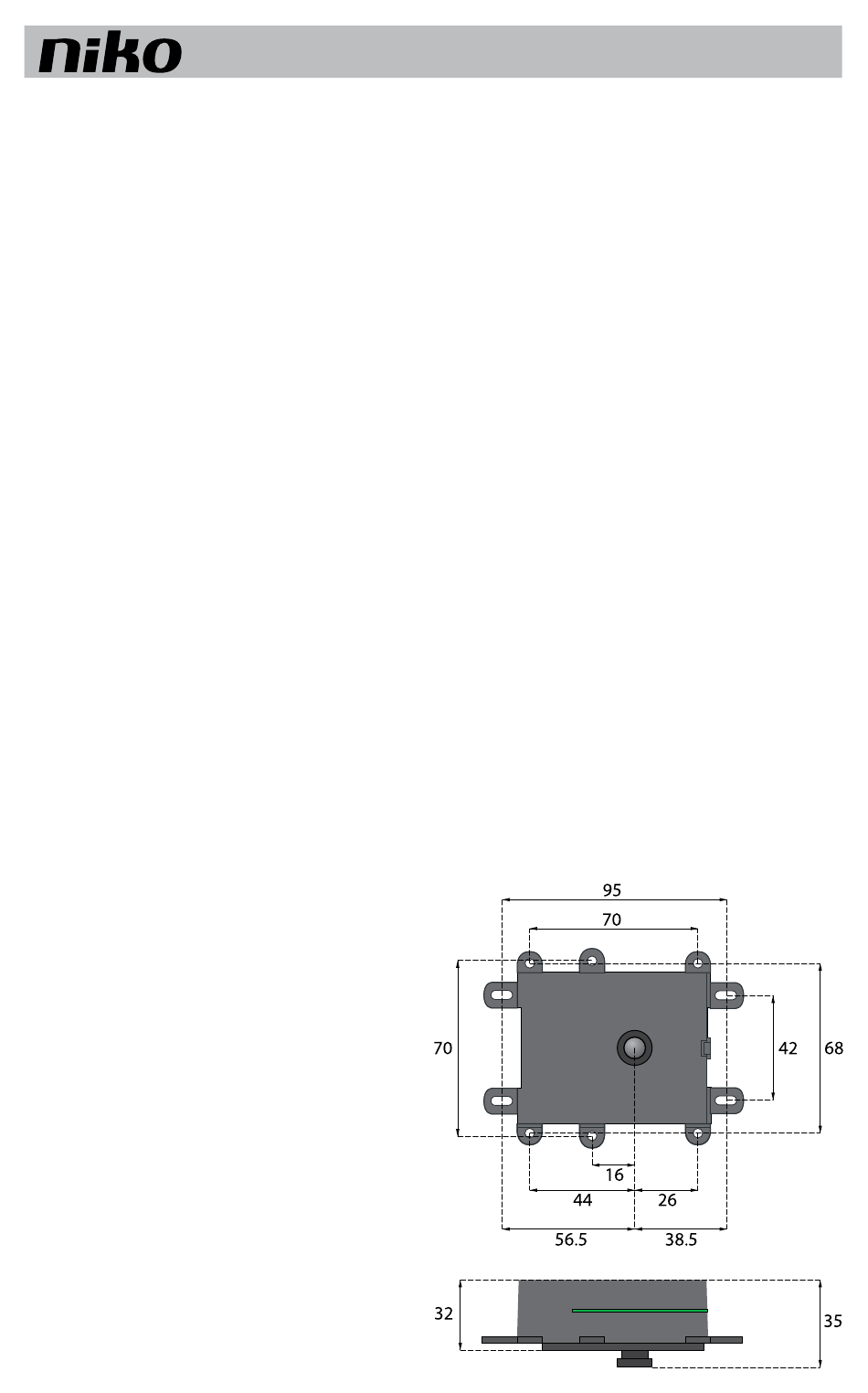

a. Dimensions du module caméra en mm (fig.1)
FR
fig.1
10-496 / 10-896
Ø18
9
