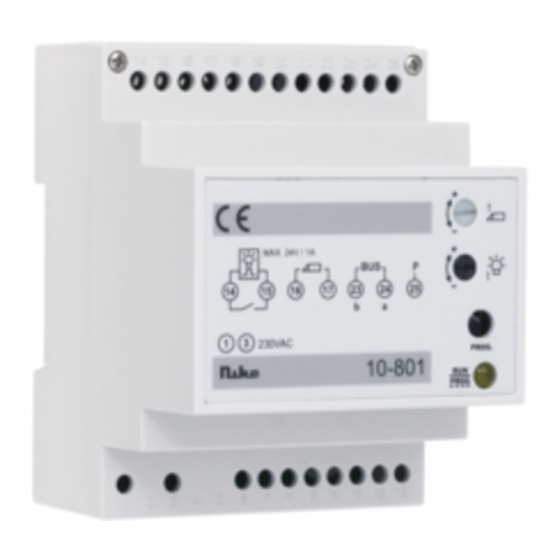

10-801 / 10-802
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
De voedingsmodules kunnen een audiodeurcommunicatiesysteem voeden en programmeren.
Bij een groot systeem of een systeem met een buitenpost met een LCD-scherm en/of video
is een bijkomende gelijkspanningsvoeding vereist.
Beide voedingsmodules zijn ontworpen voor montage in een DIN-rail kast. De maximale
configuratie van een audiosysteem wordt in tabel 1 weergegeven.
De voedingsmodules werken op de standaardnetspanning (230V~, 50Hz) en leveren gelijkspanning
voor het systeem. Naast het aansluiten van de binnen- en buitenposten op deze voedingsmodules
is het ook mogelijk een deuropener en/of een lichtpunt aan te sturen via de voedingsmodule. U
kan de tijd voor de aansturing van de deuropener en de verlichting instellen.
2. MONTAGE
De voedingsmodules zijn geschikt voor montage in een DIN-rail kast. U sluit de voedingsmodules
aan door de netvoeding op klemmen 1 en 3 van de voedingsmodule aan te sluiten. Voor de
aansluiting van de binnen- en buitenpost(en) op de voedingsmodule, fig.1.
Volgende kabels kunnen voor de aansluiting van de binnen- en buitenpost(en) gebruikt
worden: JYSTY(-F2) 3 x 2 x 0,8mm of TPVF 3 x 2 x 0,6mm (beperkt de omvang van het
systeem, zie tabel 2.).
Niet alle paren worden in een systeem zonder video gebruikt. Toch raden wij aan om steeds
3 paren te voorzien om latere uitbreiding naar een videosysteem mogelijk te maken.
VOEDING 20 (10-801)
Als u slechts over één binnenpost en één buitenpost beschikt, kan u kiezen tussen een
2-draads of 3-draads bedrading. Bij een 2-draads audiosysteem (fig.1) hoeft u enkel nog
de P-klem intern (in de buitenpost) met de a-klem te verbinden, zodat de naamplaat verlicht
wordt. Bij een 3-draads aansluiting (fig.1) wordt de P-ader via de voeding met de buitenpost
vebonden. Bijgevolg hoeven de klemmen P en a NIET meer intern doorverbonden te worden!
Voor de binnenposten volstaat een 2-draads bedrading.
Een deuropener (optioneel) dient op klemmen 16 en 17 van de voedingsmodule (VOEDING
20) aangesloten te worden.
VOEDING 100 (10-802)
Deze voeding wordt enkel gebruikt voor grote systemen. Een 3-draads bedrading naar de
buitenpost is vereist. Naar de binnenposten kan nog steeds met 2 aders gewerkt worden (fig.
2). De voeding van de binnen- en buitenposten wordt over 3 bussen verdeeld.
De deuropener (optioneel) sluit u aan op klemmen 20 en 21 van de voedingsmodule
(VOEDING 100).
NL
1
