10-496 / 10-896
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
De cameramodule van het gamma Niko Access Control is een module geschikt voor inbouw
in een muur of wand. De cameramodule is beschikbaar met een kleurencamera (10-496).
Deze camera kan gebruikt worden in combinatie met de deurluidspreker voor inbouw
10-880-02 en uitbreiding 10-881-01.
Het gebruik van een afdekplaat uit het gamma Niko Access Control beschermt de lens en
vereenvoudigt de montage van de cameramodule. De afdekplaat is verkrijgbaar met een
aluminium kader (10-896).

2. MONTAGE

Controleer of de volgende componenten aanwezig zijn:
- cameramodule voor inbouw
- afdekplaat (optioneel)
Welke kabels zijn nodig?
Niko raadt het volgende aan:
- JYSTY(-F2) min.3 x 2 x 0,8mm
- TVVF (-F2) min.3 x 2 x 0,8mm
- TPVF min. 3 x 2 x 0,6mm (Beperkt het aantal aan te sluiten componenten. Voor specifi-
caties, zie technische catalogus Niko Access Control).
Tip: Gebruik in één systeem voor alle producten van het gamma Niko Access Control dezelfde
kleurencode voor dezelfde klemmen (a, b, P...)!

2.1. Montage inbouwcamera

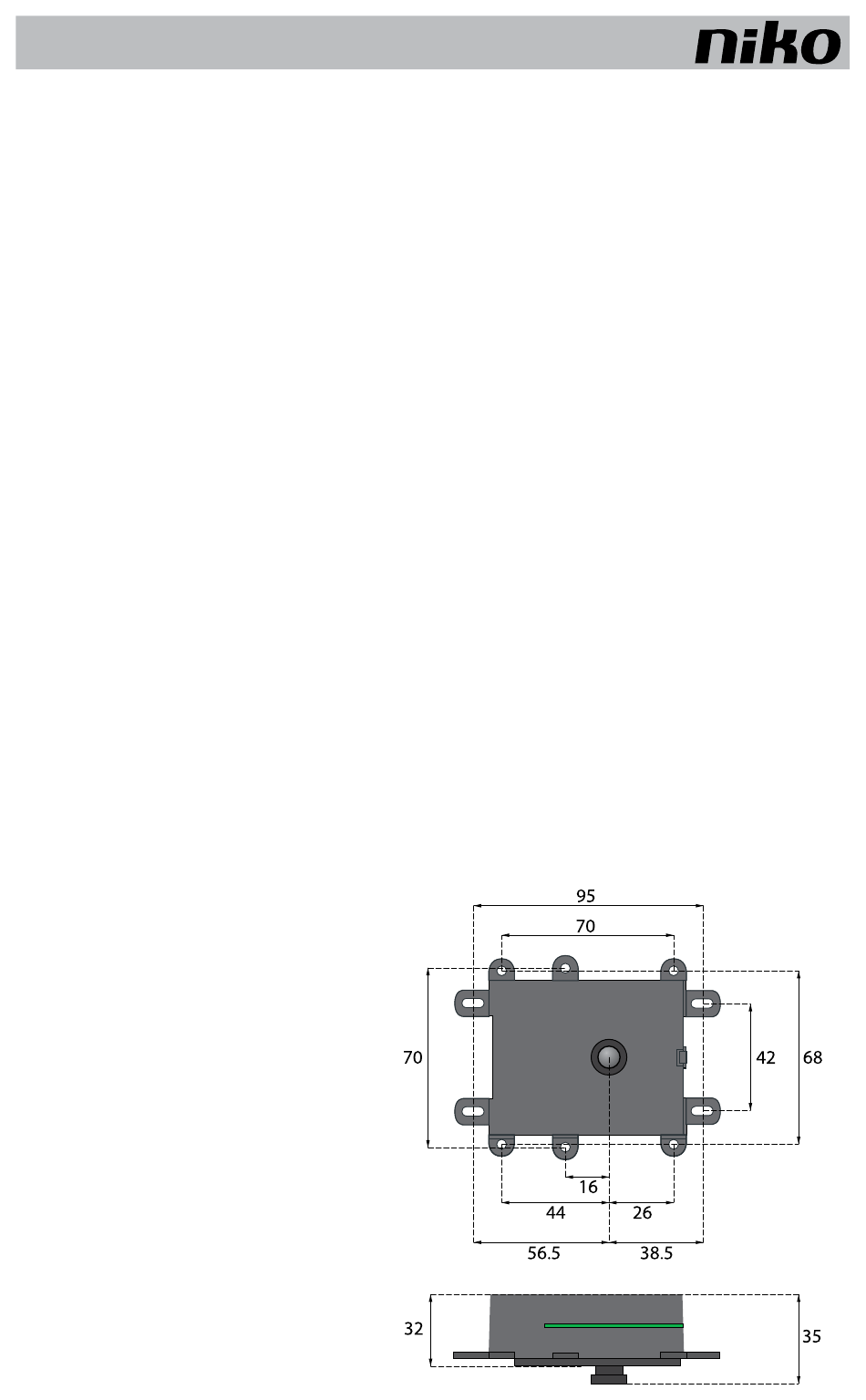

a. Afmetingen cameramodule in mm (fig.1)
Ø18
fig.1
2 NL
