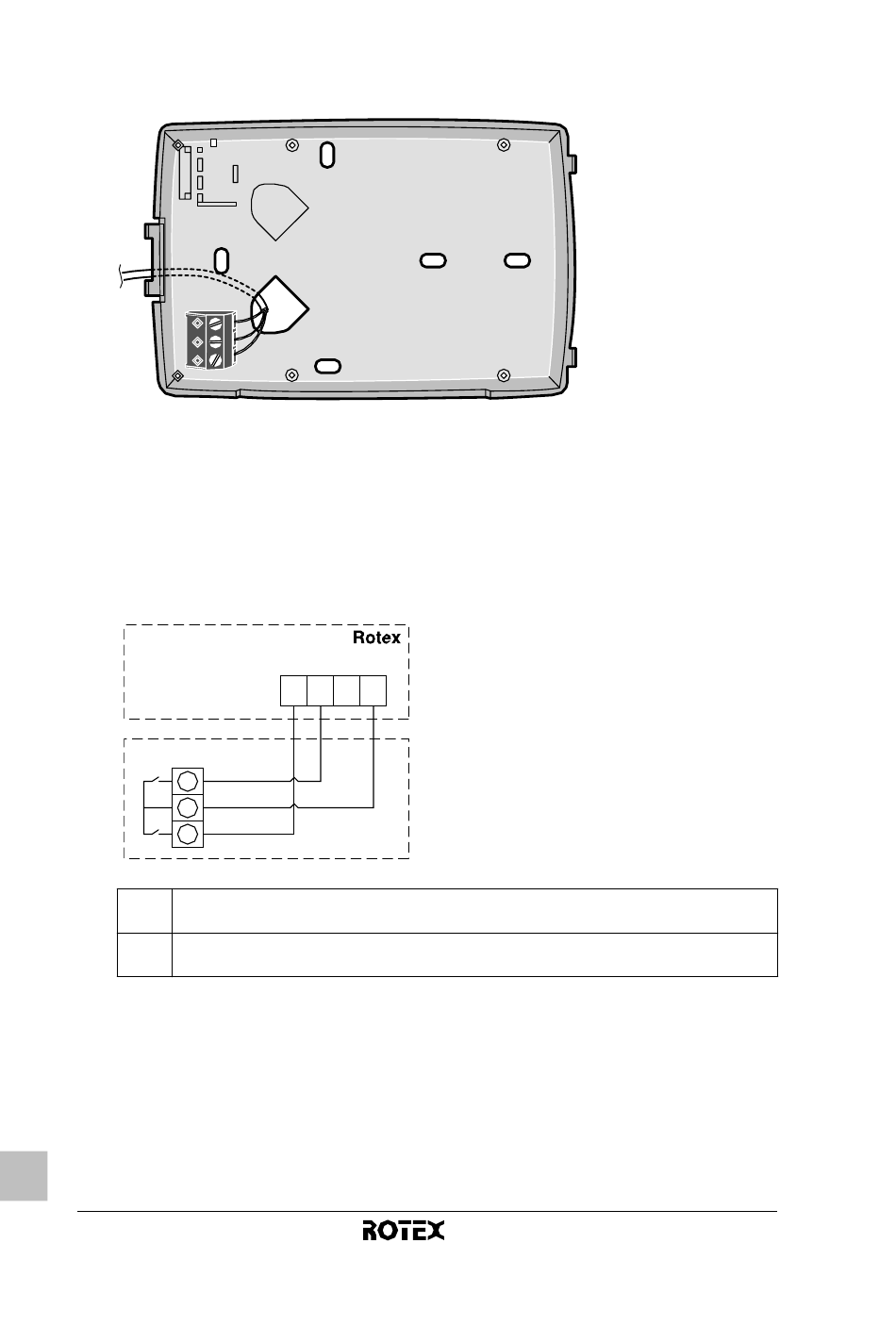

6 Treceţi cablajul unităţii interioare sau al ventilului cu
servomotor prin spatele termostatului.
7 Executaţi cablajul în conformitate cu aplicaţia dvs.
7a După conectarea la unitatea interioară, cablaţi unitatea inte-
rioară şi termostatul după cum este prezentat mai jos.
RKHB(H/X)008
RKHB(H/X)016
X2M
X1M
C
com
H
H Cerere de încălzire
C Cerere de răcire
În cazul aplicaţiilor numai pentru încălzire, conductorul 17-C
sau 2-C nu va fi instalat.
Utilizaţi conductori de 0,75~1,50 mm
Manual de instalare
4
H C L N
1 2 3 4
RKRTW
2
.
Termostat de încăpere
