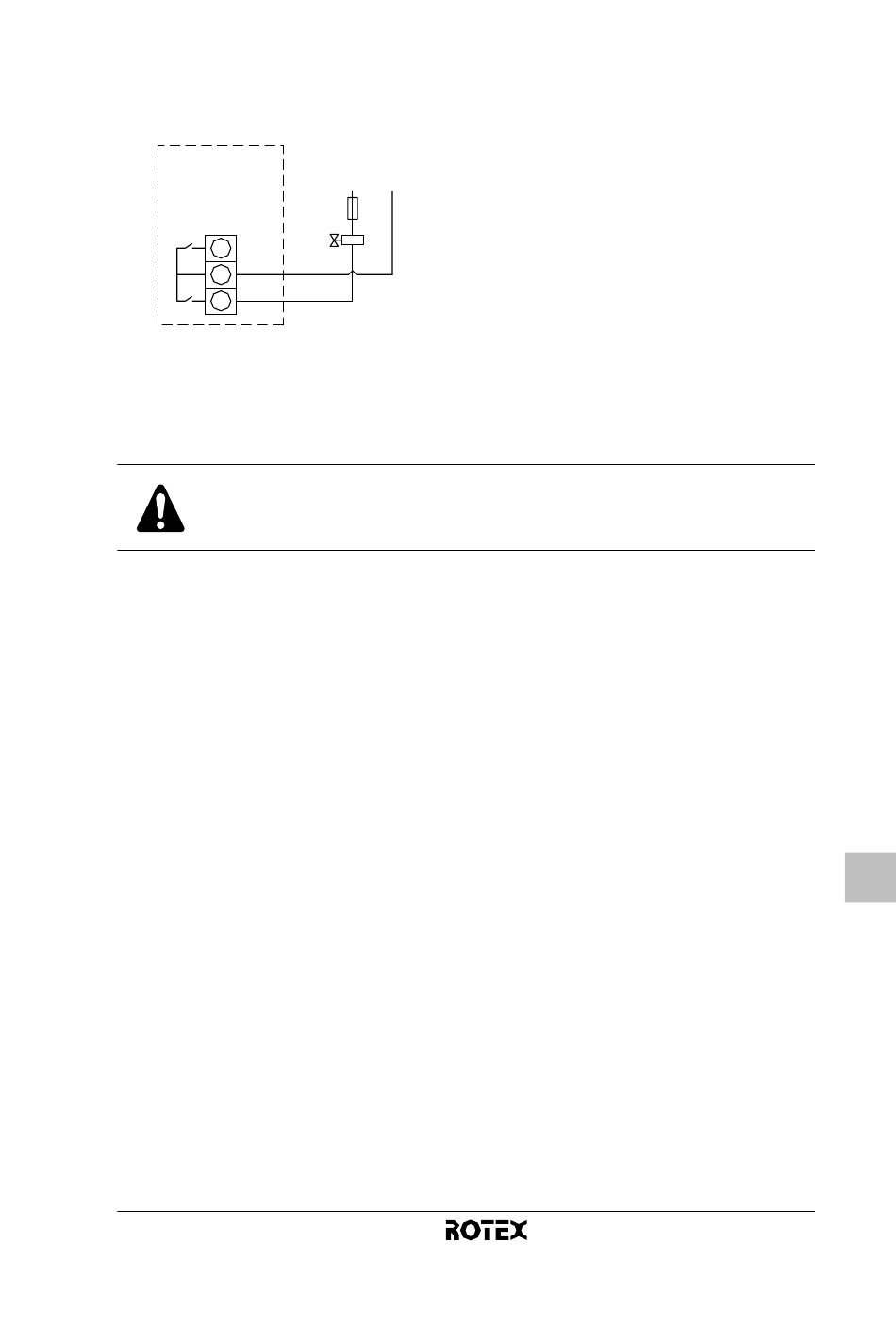

7b Lorsqu'il est raccordé à la vanne motorisée, raccorder la
vanne motorisée et le thermostat comme illustré ci-dessous
(pour les applications de chauffage uniquement).
RKRTW
X1M
C
com
H
Les relais de sortie (H et C sont des contacts sans tension)
peuvent gérer une charge maximale de 5 A - 230 V CA.
8 Attacher le thermostat avec les vis fournies.
Veiller à ne pas pincer le câble pendant la fixation.
9 Remettre la protection transparente du câble en place et
fixer la protection du câble avec la vis.
10 Fermer le couvercle du thermostat.
11 Retirer le film de protection du LCD.
RKRTW
Thermostat d'ambiance
4PW50082-1
1N~50 Hz 230 VAC
L N
Manuel d'installation
