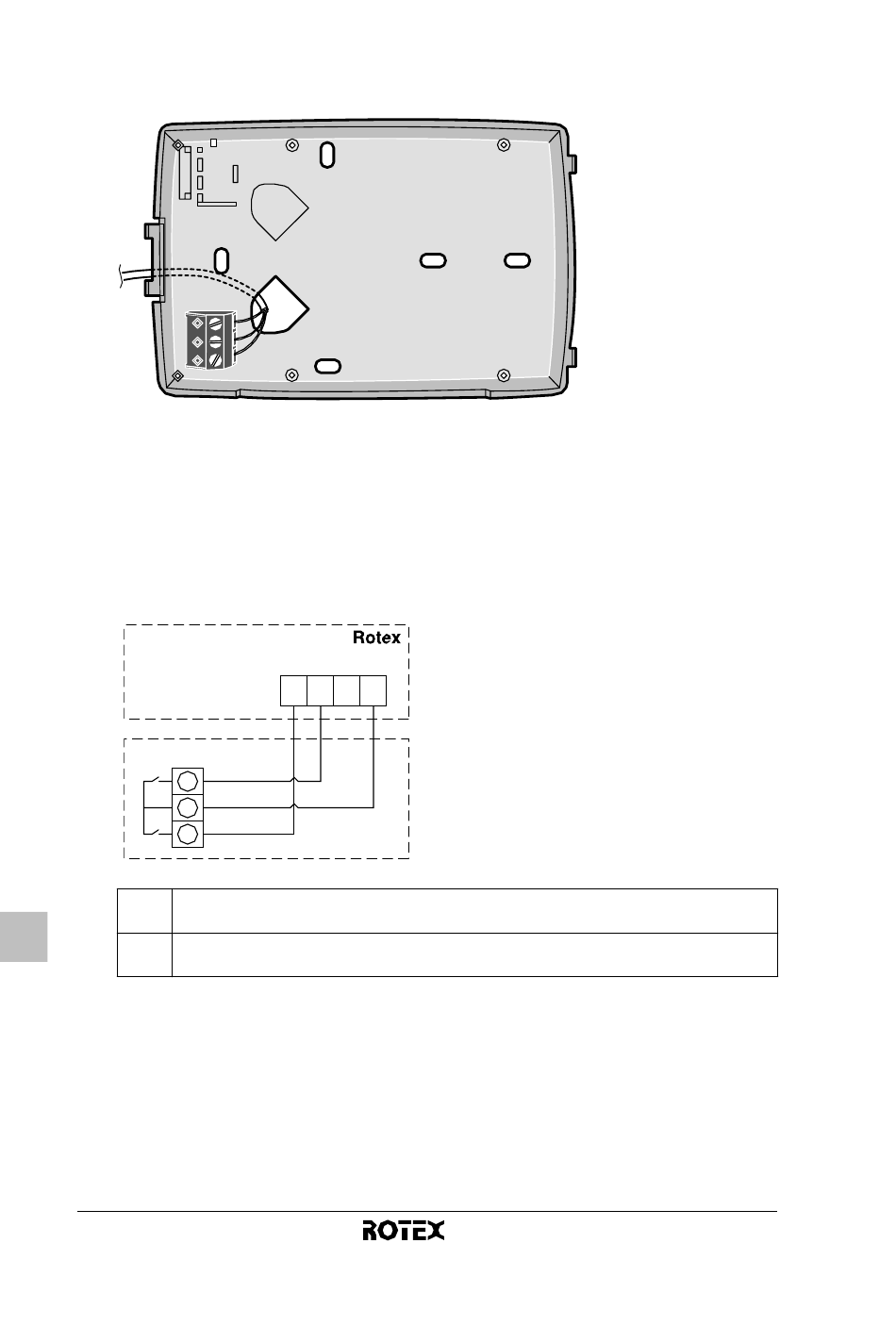

6 Steek de bedrading van de binnenunit of gemotoriseerde
klep door de achterkant van de thermostaat.
7 Voer de bedrading uit volgens de vereiste toepassing.
7a Voer de bedrading van de binnenunit en de thermostaat uit
zoals hieronder afgebeeld voor aansluiting op de binnenunit.
RKHB(H/X)008
RKHB(H/X)016
X2M
X1M
C
com
H
H Vraag verwarmen
C Vraag koelen
Voor toepassingen met alleen verwarmen, mag draad 17-C
of 2-C niet worden geïnstalleerd.
Gebruik draad met een dikte van 0,75~1,50 mm
Montagehandleiding
3
H C L N
1 2 3 4
RKRTW
2
.
RKRTW
Kamerthermostaat
4PW50082-1
