2. Installazione del termostato RKRTW

Il termostato RKRTW può essere montato a parete con le viti e i
tappi in dotazione. Vedere la figura 1.
Il cablaggio verso il sistema interno (non di fornitura) deve
essere previsto in anticipo, tenendo conto dei suggerimenti per
una posizione di installazione ideale. Vedere la figura 2.
Prima di accedere ai morsetti, tutti i circuiti sotto
tensione devono essere aperti.

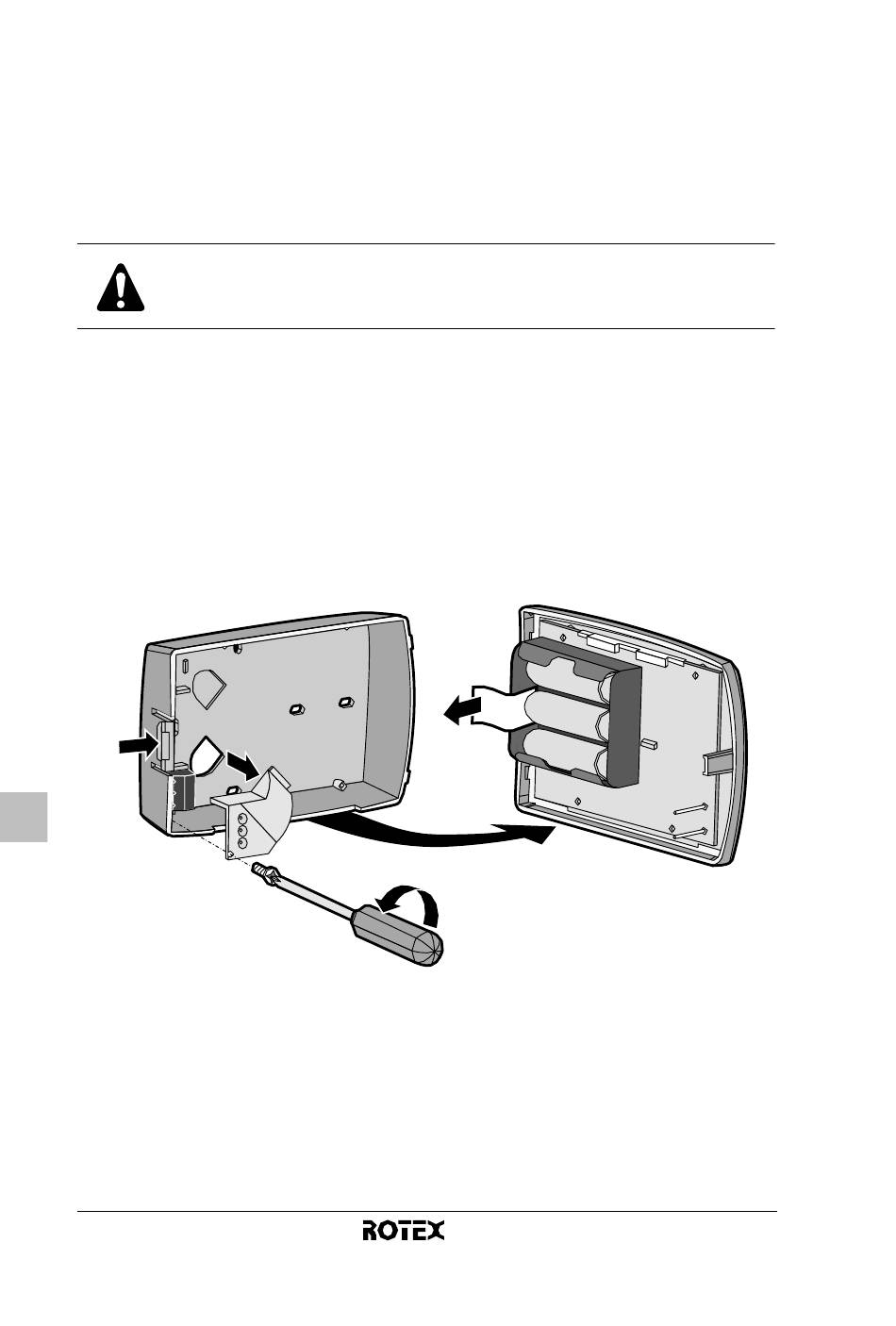

1 Premere delicatamente il coperchio sul lato sinistro del
termostato.
2 Rimuovere il coperchio anteriore tirandolo verso di sé.
3 Svitare la vite del supporto del cavo nell'angolo inferiore
sinistro della parte posteriore del termostato e rimuovere la
protezione trasparente del cavo.
4 Rimuovere l'isolatore delle batterie.
1
3 3
5 Realizzare fori nella parete tenendo conto della dimensioni
del termostato e inserire i tappi in dotazione nei fori.
Vedere la figura 3 (unità di misura: mm).
Manuale d'installazione
3
4
2
3
RKRTW
Termostato ambiente
4PW50082-1
