2. RKRTW montajı
RKRTW termostatı, verilen vida ve dübellerle duvara monte
edilir. Bkz. şekil 1.
İç üniteye doğru giden kablo bağlantıları (sahadan temin edilir),
ideal montaj konumu hakkındaki öneriler dikkate alınarak
önceden hesaplanmalıdır. Bkz. şekil 2.
Terminaller üzerinde çalışma yapmadan önce, tüm
güç besleme devreleri kapatılmalıdır.

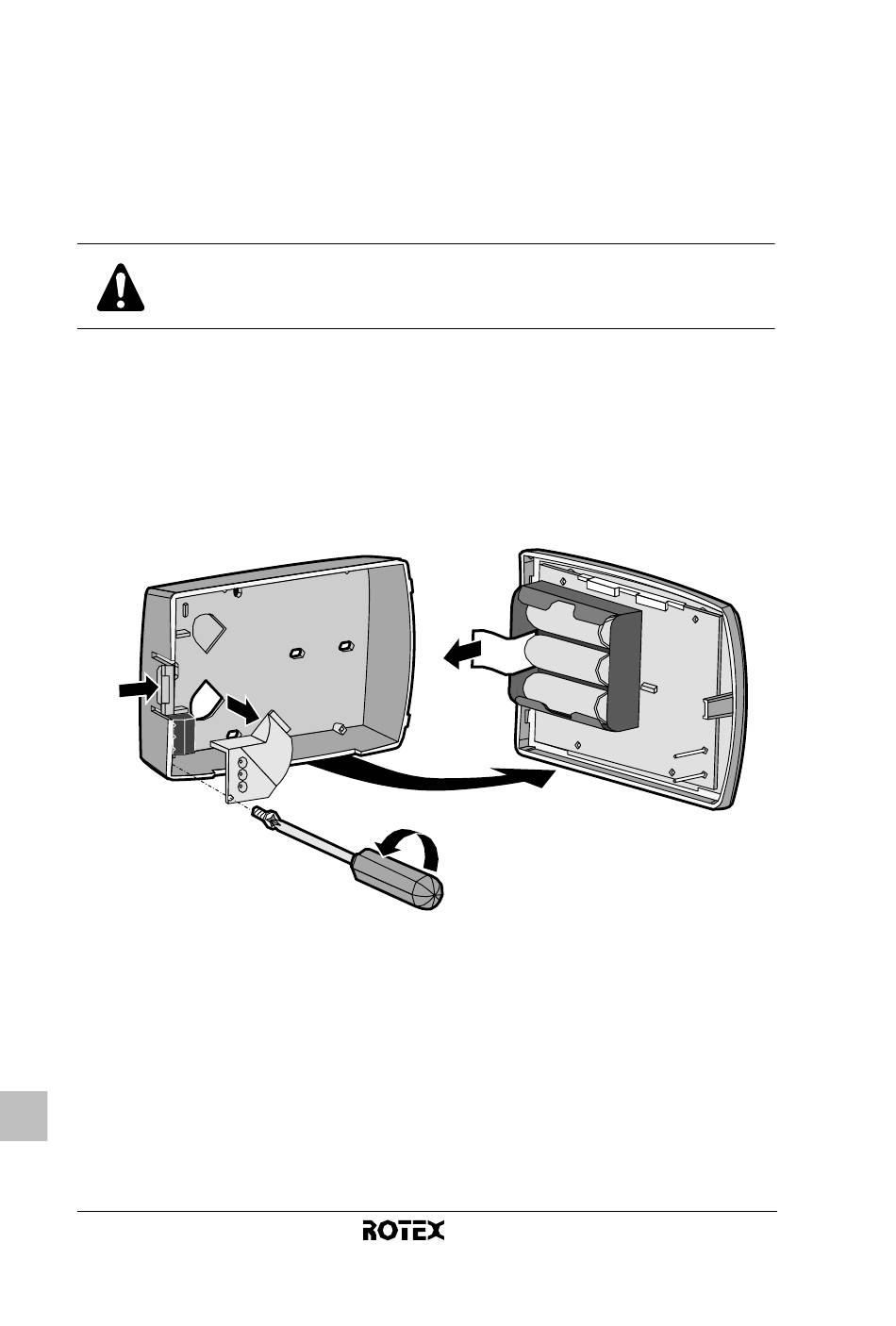

1 Termostatın sol tarafından kapağa yavaşça bastırın.
2 Ön kapağı kendinize doğru çekerek çıkarın.
3 Termostatın arka kısmında sol alt köşedeki kablo tutucu
vidasını çözün ve şeffaf kablo koruyucusunu çıkarın.
4 Pil izolatörünü çıkarın.
1
3 3
5 Termostatın ölçülerine dikkat ederek duvarda delikler açın ve
temin edilen dübelleri deliklere yerleştirin.
Bkz. şekil 3 (ölçüm birimi: mm).
Montaj kılavuzu
3
4
2
3
RKRTW
Oda termostatı
4PW50082-1
